    RUD Lastbock-Gewinde VLBG-PLUS

    Artikelnummer 204354
    Betriebsanleitung CAD Dateien
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Hinweise

    Für Dauerbefestigung des Anschlagpunktes an Durchgangsbohrungen empfehlen wir die Sicherungsmuttern nach DIN 980-V (Standardauslieferung inkl. Scheibe), für wechselnde Anbringung mit nur einem Hebevorgang Bundmuttern nach DIN 6331(auf Anfrage).
    Bei metrischen Sondergewindelängen sind Sicherungsmuttern (DIN 980-V rissgeprüft) mit Scheibe erhältlich. Bundmuttern (DIN 6331 rissgeprüft) wahlweise auf Anfrage lieferbar.

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

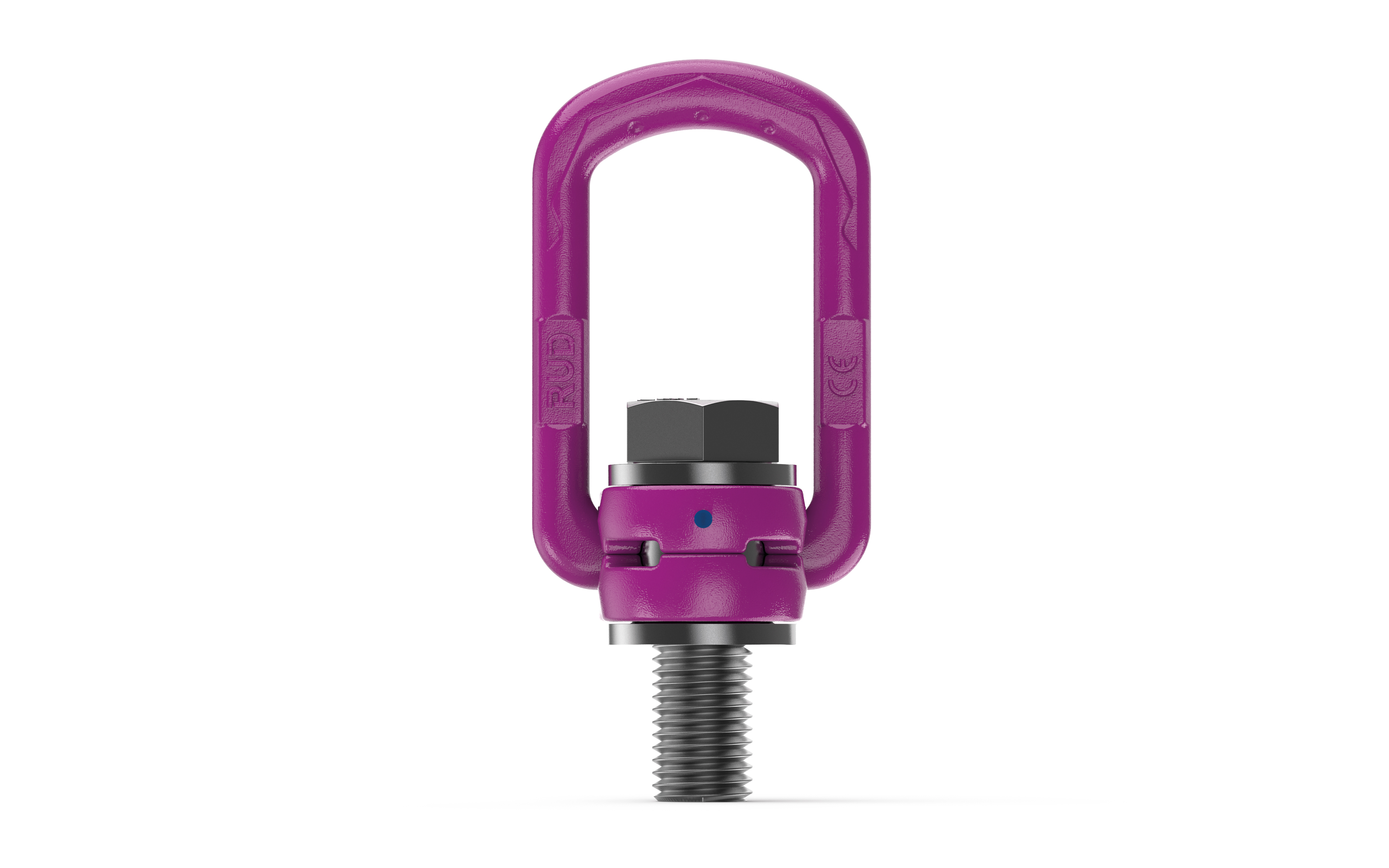

    main product photo
    Der RUD-Anschlagpunkt VLBG-PLUS stellt eine Weiterentwicklung des bewährten VLBG dar und bietet im Vergleich eine bis zu 45% höhere Tragfähigkeit bei unveränderten Funktionsmaßen bis M30. Die Besonderheit dieser Lastböcke liegt in ihrer flachen Bauweise bei umgeschwenktem Aufhängebügel sowie einer exzentrischen Krafteinleitung. Dadurch richten sie sich automatisch in die jeweilige Belastungsrichtung aus und bieten höchste Flexibilität. Erfahren Sie jetzt mehr über den RUD-Anschlagpunkt VLBG-PLUS und seine einzigartigen Eigenschaften! - Anschlagpunkt 360° drehbar - Einhängebügel bis 180° schwenkbar - optimierte Tragfähigkeit durch unverlierbare jedoch austauschbare ICE-Bolt aus Patentstahl mit Spezialkorrosionsschutz Corrud-DT mit höherer Zähigkeit und damit höhere Biegefestigkeit sowie geringerem Verschleiß (Festigkeitsklasse >10.9.) - original ICE-Bolt als Ersatzteil erhältlich (deutliche Kennzeichnung am Schraubenkopf: RUD, ICE, Gewindegröße, Charge) - Klemmfeder wirkt geräuschdämpfend und hält die Aufhängeöse in der gewünschten Richtung - dadurch einfaches Einhängen des Anschlagmittels möglich bzw. flache Bauform im umgeklappten Zustand - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - variable Schraubenlänge für Einsatz in Gewinde- und Durchgangsbohrungen - geprüft und zertifiziert durch die DGUV - Prüfgrundlage: GS-OA-15-04:2015-12 Bescheinigungs-Nr. OA 1651053 - schnelle und einfache Montage mit Gabel-, Ring- und Innensechskantschlüssel - handfestes Anziehen mit entsprechendem Schlüssel für einmaligen Transportvorgang ausreichend - Bei dauerhafter Anbringung Drehmoment aus Betriebsanleitung beachten!
    Name WLL in t Gewinde M A in mm Anzugsmoment in Nm B in mm C in mm D in mm E in mm F in mm G in mm H in mm Hvar I in mm K in mm L in mm Lvar N in mm T in mm Gewicht/Stk in kg
    VLBG-PLUS Lastbock-Gewinde 0,63 M8 30 30 54 34 24 40 10 29 11 8-76 75 45 40 37-105 32 75 0.3
    VLBG-PLUS Lastbock-Gewinde 0,9 M10 30 60 54 34 24 39 10 29 15 10-96 75 45 44 39-125 32 75 0.31
    VLBG-PLUS Lastbock-Gewinde 1,35 M12 32 150 54 34 26 38 10 29 18 12-116 75 45 47 41-145 32 75 0.34
    VLBG-PLUS Lastbock-Gewinde 2 M16 33 150 56 36 30 39 13.5 36 22 16-149 86 47 58 52-185 38 85 0.55
    VLBG-PLUS Lastbock-Gewinde 3,5 M20 50 400 82 54 45 55 16.5 43 32 20-185 113 64 75 63-230 48 110 1.3
    VLBG-PLUS Lastbock-Gewinde 4,5 M24 50 760 82 54 45 67 18 43 37 24-220 130 78 80 69-265 48 125 1.4
    VLBG-PLUS Lastbock-Gewinde 6,7 M30 60 1000 103 65 60 67 22.5 61 49 30-279 151 80 110 90-340 67 147 3.22
    VLBG-PLUS Lastbock-Gewinde 8 M36 77 800 122 82 70 97 26.5 77 63 36-223 205 110 140 113-300 87 197 6
    VLBG-PLUS Lastbock-Gewinde 10 M42 77 1000 122 82 70 94 26.5 77 73 42-273 205 110 150 119-350 70 197 6.6
    VLBG-PLUS Lastbock-Gewinde 15 M42 95 1500 156 100 85 109 36 87 63 42-263 230 130 150 129-350 100 222 10.9
    VLBG-PLUS Lastbock-Gewinde 20 M48 95 2000 156 100 95 105 36 87 73 48-303 230 130 160 135-390 100 222 11.6
    VLBG-PLUS Lastbock-Gewinde 1,2 M14 (H=21) 33 120 56 36 30 39 13.5 36 21 14-129 86 47 57 50-165 38 85 0.52
    VLBG-PLUS Lastbock-Gewinde 2 M18 (H=7) 50 200 82 54 45 55 16.5 43 27 18-47 113 64 70 61-90 48 110 1.3
    VLBG-PLUS Lastbock-Gewinde 2,5 M22(H=33) 50 250 82 54 45 54 16.5 43 33 22-57 113 64 75 65-100 48 110 1.31
    VLBG-PLUS Lastbock-Gewinde 4 M27 mit Schr, 60 400 103 65 60 69 22.5 61 39 27-239 151 80 100 88-300 67 147 3.35
    VLBG-PLUS Lastbock-Gewinde 7 M36 (So-Schr,) 60 700 103 65 60 74 22.5 55 52 52 151 80 107 67 146 3.4

    Varianten
    Name Artikelnr. WLL in t Gewinde M Downloads Angebot anfordern
    VLBG-PLUS Lastbock-Gewinde 8504651 0,63 M8
    VLBG-PLUS Lastbock-Gewinde 8504652 0,9 M10
    VLBG-PLUS Lastbock-Gewinde 8504653 1,35 M12
    VLBG-PLUS Lastbock-Gewinde 8504655 2 M16
    VLBG-PLUS Lastbock-Gewinde 8504657 3,5 M20
    VLBG-PLUS Lastbock-Gewinde 8504659 4,5 M24
    VLBG-PLUS Lastbock-Gewinde 8504661 6,7 M30
    VLBG-PLUS Lastbock-Gewinde 7983553 8 M36
    VLBG-PLUS Lastbock-Gewinde 7983554 10 M42
    VLBG-PLUS Lastbock-Gewinde 7982966 15 M42
    VLBG-PLUS Lastbock-Gewinde 7982967 20 M48
    VLBG-PLUS Lastbock-Gewinde 8600399 1,2 M14 (H=21)
    VLBG-PLUS Lastbock-Gewinde 8600384 2 M18 (H=7)
    VLBG-PLUS Lastbock-Gewinde 8600385 2,5 M22(H=33)
    VLBG-PLUS Lastbock-Gewinde 7983658 4 M27 mit Schr,
    VLBG-PLUS Lastbock-Gewinde 8500829 7 M36 (So-Schr,)
