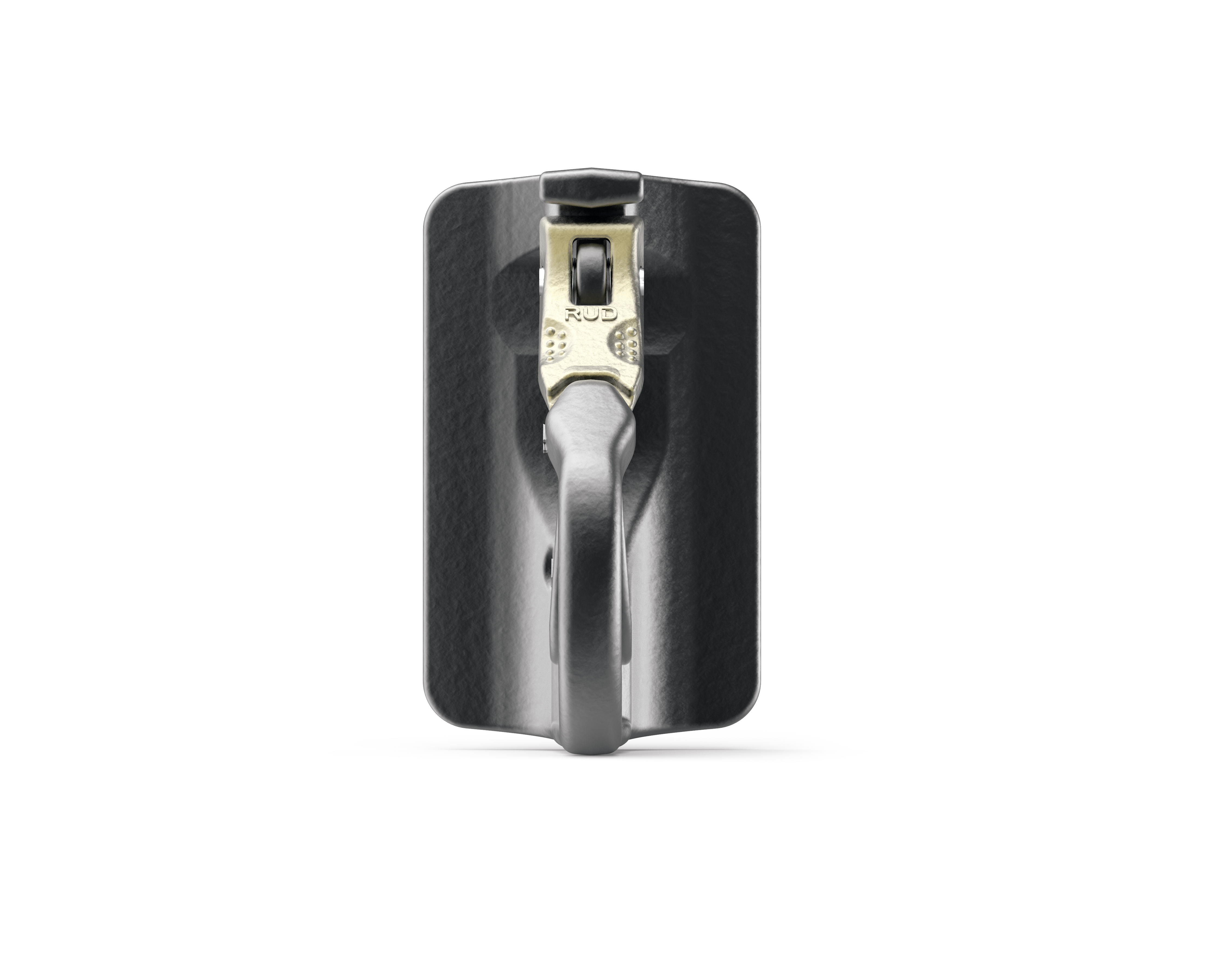

RUD Anbauhaken VABH-W

Artikelnummer	204409

Betriebsanleitung CAD Dateien

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement - patentierte Markierungen zur einfachen Feststellung der Ablegereife - robuste geschmiedete Sicherungsklappe - Oberfläche phosphatiert - Anschweißpunkt auch als Baggerhaken verwendbar - einfache und schnelle Schweißmontage - Werkstoff des Anschweißteils: 1.6541 (23MnNiCrMo52) - Schweißnaht: Kehlnaht

Name	WLL in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	I in mm	T in mm	Gewicht/Stk in kg
Anbauhaken	1,5	7.5	78	117	111	70	25	38	20	0.8
Anbauhaken	2,5	8.5	101	148	143	85	30	49	28	1.8
Anbauhaken	4	11	122	171	164	104	35	59	36	3.12
Anbauhaken	6,7	13	156	208	200	120	40	70	40	5.89

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
Anbauhaken	7991208	1,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Anbauhaken	7991209	2,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Anbauhaken	7991210	4	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
Anbauhaken	8502239	6,7	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
