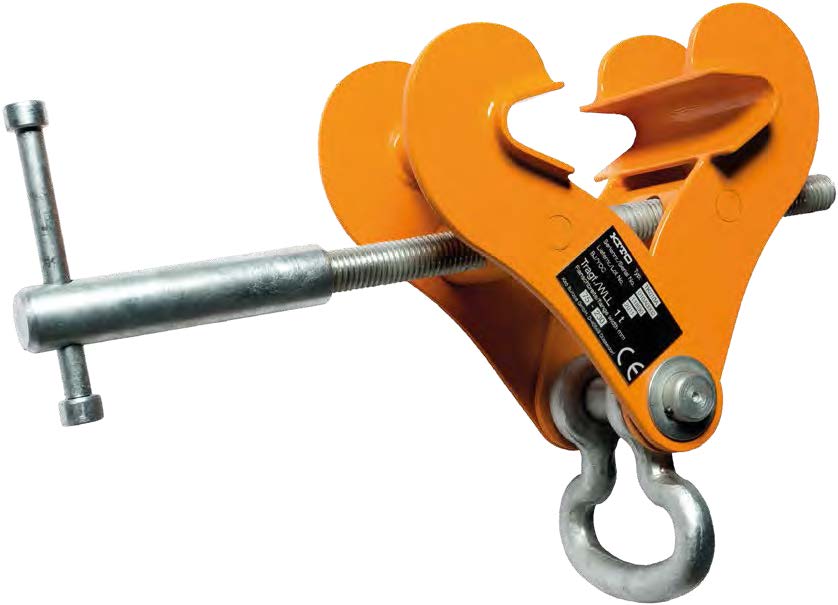

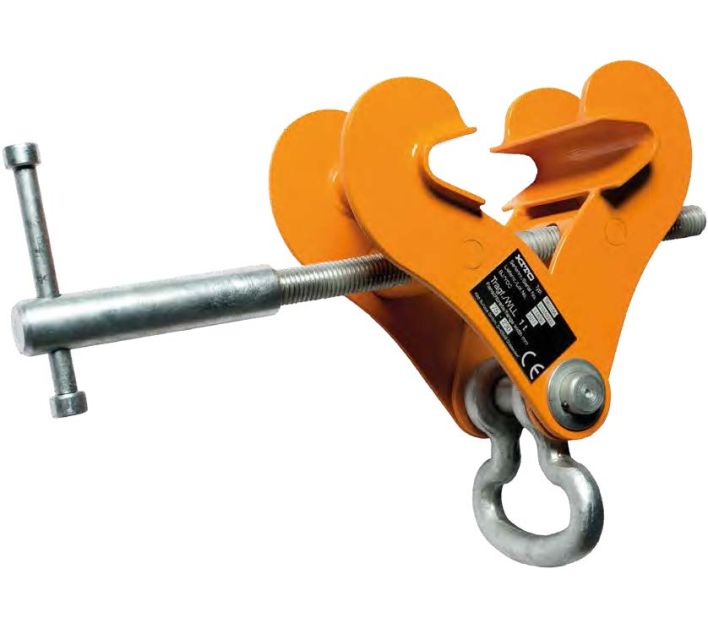

Trägerklemmen Typ TK

Artikelnummer 515103-000000
Bezeichnung Tragfähigkeit 1,0 t - 10,0 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Achtung!

Die Trägerklemme kann bis zu einem Winkel von 15° längs zum Träger eingesetzt werden. Ist der Winkel ≥ 15°, darf die Trägerklemme nicht eingesetzt werden.
Quer zum Träger kann die Trägerklemme ohne Traglastreduktion bis zu einem Winkel von 45° eingesetzt und belastet werden, insofern der Träger die nötigen Voraussetzungen erfüllt.

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- ergonomisches Design - serienmäßig mit Schäkel - entspricht DIN EN 13155 -Lose Lastaufnahmemittel- - Schäkel geeignet für: - bis 45° Schrägzug quer zum Träger - bis 15° Schrägzug längs zum Träger - Bolzen - mittig 10% verjüngt
Name Typ Traglast in kg Flanschbreite in mm Bauhöhe in mm Gewicht pro Stück in kg
Trägerklemmen Typ TK TK010A 1000 75-230 207 4
Trägerklemmen Typ TK TK020A 2000 75-230 205 5.3
Trägerklemmen Typ TK TK030A 3000 75-230 254 9
Trägerklemmen Typ TK TK030B 3000 140-320 284 11
Trägerklemmen Typ TK TK050A 5000 75-230 265 11
Trägerklemmen Typ TK TK050B 5000 140-320 283 13.5
Trägerklemmen Typ TK TK075A 7500 90-320 328 20
Trägerklemmen Typ TK TK100A 10000 90-320 328 20

Name Artikelnr. Traglast in kg Flanschbreite in mm Downloads Angebot anfordern
Trägerklemmen Typ TK 515103-010230 1000 75-230
Trägerklemmen Typ TK 515103-020230 2000 75-230
Trägerklemmen Typ TK 515103-030230 3000 75-230
Trägerklemmen Typ TK 515103-030320 3000 140-320
Trägerklemmen Typ TK 515103-050230 5000 75-230
Trägerklemmen Typ TK 515103-050320 5000 140-320
Trägerklemmen Typ TK 515103-075320 7500 90-320
Trägerklemmen Typ TK 515103-100320 10000 90-320
