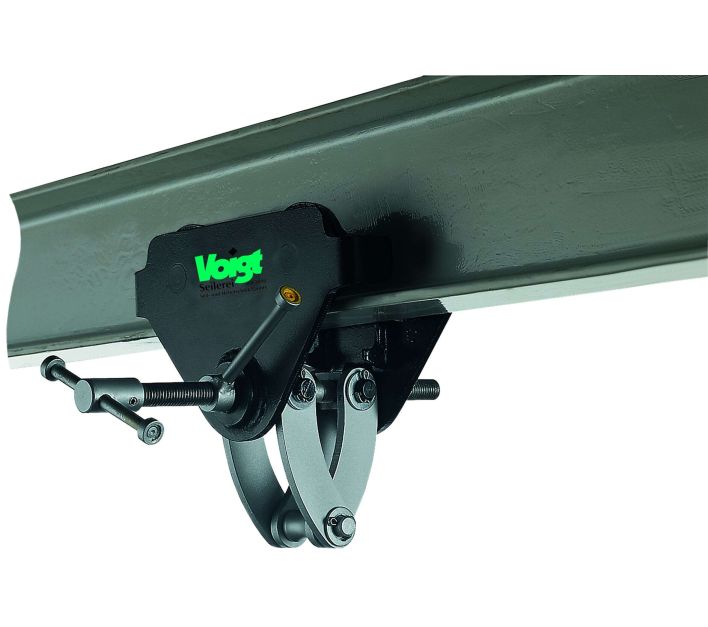

Rollklemmen Typ CTP
Artikelnummer
515101-000000
Bezeichnung
Tragfähigkeit: 1,0 t - 3,0 t
Hinweise
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
Einfach montierbare Montagehilfe zum Anschlagen und Verfahren von Lasten an Trägerprofilen.
- schnelles Einstellen auf die Trägerbreite durch Drehen der zentralen Spindel
- sichere Arretierung durch Konterhebel
- verzinkte Spindel und Anschlaglaschen für verbesserten Korrosionsschutz

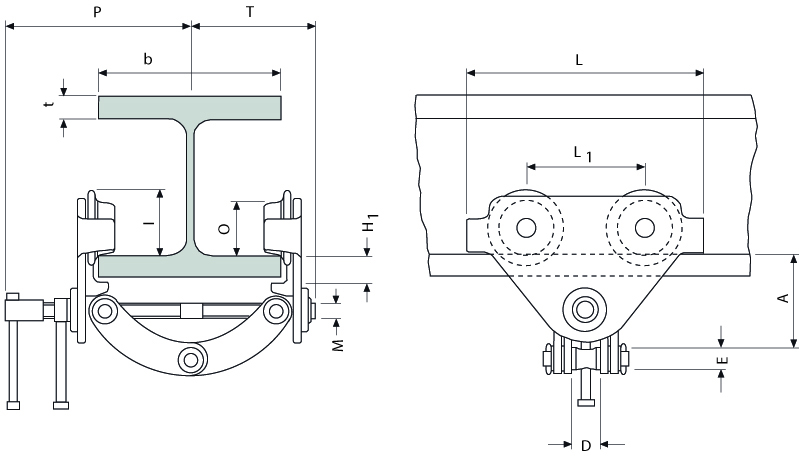

Name
Tragfähigkeit in t
Flanschbreite in mm
A in mm
D in mm
E in mm
H1 in mm
I in mm
kleinster Kurvenradius in m
L in mm
L1 in mm
M in mm
O in mm
P in mm
T in mm
tmax in mm
Gewicht pro Stück in kg
CTP 1-A
1
60 - 150
82 - 109
26
22
20
53
0,6
160
75
M12
46
153
105
15
2,5
CTP 2-A
2
75 - 200
106 - 155
42
20
24
71,5
0,9
260
130
M18
60
205
139
25
9,9
CTP 2-B
2
200 - 300
136 - 191
42
20
24
71,5
0,9
260
130
M18
60
255
189
25
10,3
CTP 3-A
3
75 - 200
128 - 171
50
22
30,5
95,5
1,15
310
150
M24
80
220
155
25
17,5
CTP 3-B
3
200 - 320
150 - 212
50
22
30,5
95,5
1,15
310
150
M24
80
280
215
25
19,5
Name
Artikelnr.
Tragfähigkeit in t
Flanschbreite in mm
Downloads
Angebot anfordern
CTP 1-A
515101-010150
1
60 - 150
CTP 2-A
515101-020200
2
75 - 200
CTP 2-B
515101-020300
2
200 - 300
CTP 3-A
515101-030200
3
75 - 200
CTP 3-B
515101-030320
3
200 - 320
