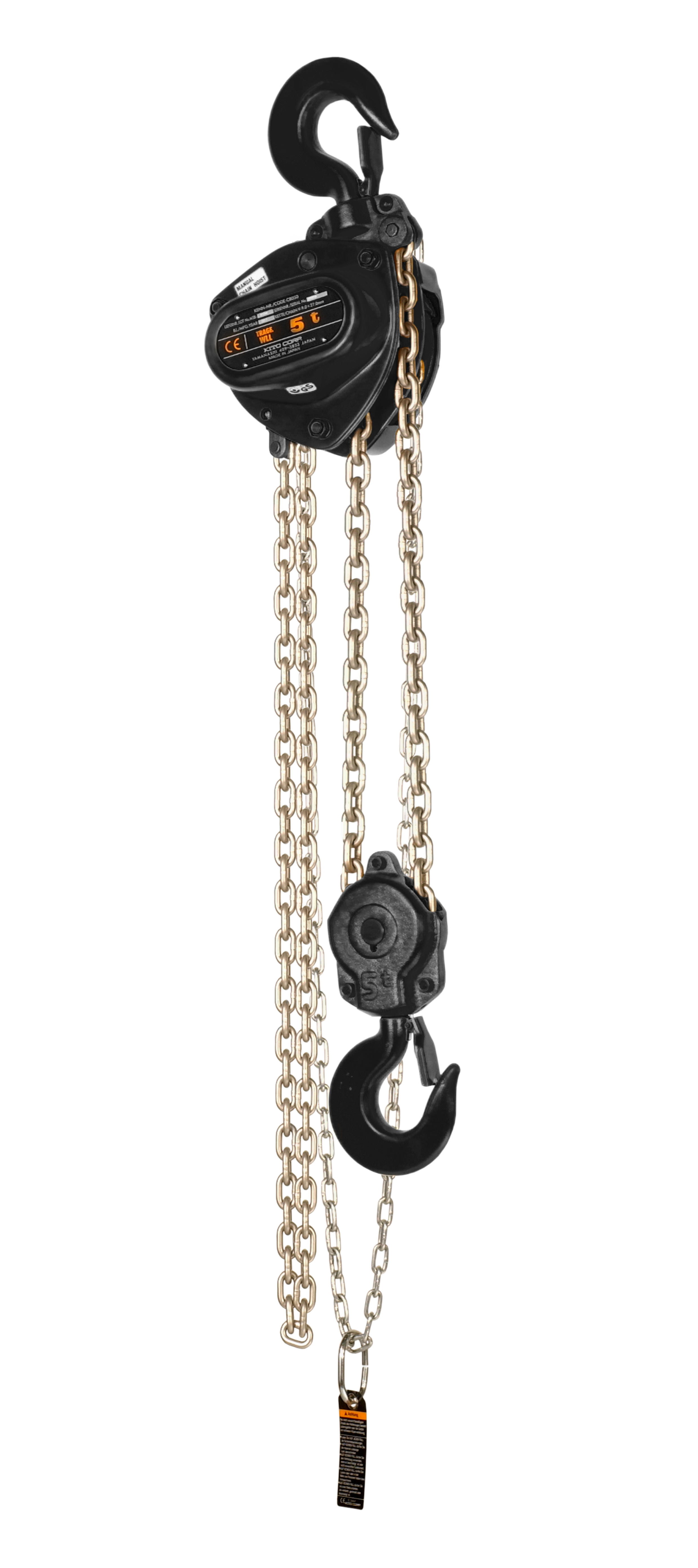

Stirnradflaschenzüge(schwarz) - Modell CB High Speed - 3,0 m/3,5 m Hub

Artikelnummer 502203-000000
Bezeichnung mit vernickelter Rundstahlkette - Tragfähigkeit: 2,5 t - 50,0 t
Wählen Sie Ihre Produktvariante

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Eine um das 7-fache gesteigerte Hub- oder Senkgeschwindigkeit im Vergleich zur Standardgeschwindigkeit – dafür steht der KITO Hand-Kettenzug High Speed CB. Der High Speed CB ist prädestiniert für Applikationen, bei denen Hakenwege teilweise ohne substantielle Last zurückgelegt werden. Zudem ist er prädestiniert für den Einsatz als Hand-Kettenzug für 2500 kg und weit darüber. Eine weitere Besonderheit dieser Baureihe ist der spezielle Lastmeldemechanismus, der für erhebliche Kosten- und Zeitersparnisse (somit eine um das 3.5-fache erhöhte Arbeitseffizienz) sorgt. Somit dient er der Produktivitätssteigerung der Mitarbeiter und einer weitaus geringeren Arbeitsbelastung. - Auswahl zwischen verschiedensten Aufhängemöglichkeiten mit Oberhaken oder Roll- und Haspelfahrwerken - State-of-the-Art Produkttechnologie: Betriebssichere Magnetkupplung in Verbindung mit einem Hochleistungs-Planetengetriebe - Planetengetriebe gewährleistet 7-fache Hub- bzw. Senkgeschwindigkeit (bei einer Tragfähigkeit bis zu 10 % der Nennlast) - schlagfestes Getriebegehäuse - sichere und zuverlässige mechanische Lastdruckbremse reagiert sofort und sorgt für einen sicheren Halt der Last - Doppelsperrklinkenfeder - korrosionsbeständige, gehärtete und vernickelte Lastkette der Ausführung V gemäß DIN EN 818-7 - erhöhte Zuverlässigkeit und geringer Wartungsaufwand durch geschlossene Kugellager - gehärtete Zahnräder und Getriebeteile ermöglichen einen besonders langen Einsatz Automatische Magnet-Kupplungstechnik: Schaltet zuverlässig von Normal- auf Schnellbetrieb Geschwindigkeitsverhältnis 7:1 im lastfreien Betrieb: Unübertroffen im lastfreien Hochgeschwindigkeitsbetrieb. Mit der speziell entwickelten automatischen Magnet-Kupplungstechnik hat KITO im lastfreien Betrieb die siebenfache Hubgeschwindigkeit verwirklicht. Ein Planetengetriebe befindet sich hinter der Bremse, um vollständige Sicherheit zu gewährleisten. Die Bedienkräfte bei Volllast entsprechen den CB Standard-Spezifikationen. Optionen: - Haspelfahrwerke TSG und Rollfahrwerk TSP - verschiedene Kettenbehältergrößen
Name Traglast in kg a in mm b in mm Bauhöhe c in mm d in mm e in mm eingeholte Handkette für 1m Hub bei Teillast eingeholte Handkette für 1m Hub bei Volllast f in mm g in mm Handkette in m Kraftaufwand Volllast in daN Lastkettendurchmesser in mm s in mm Standardhubhöhe in m Umschaltlast in t Gewicht bei Normalhub in kg
CB025 2500 237 233 420 3000 91 14 99 143 40 3 32.3 9.0 x 27.2 53 3 0.25 < 34
CB050 5000 237 282 600 3600 91 28 198 194 46.5 3.5 33.3 9.0 x 27.2 63 3 0.50 < 48
CB075 7500 237 373 770 4200 91 42 297 253 72.5 4 34.3 9.0 x 27.2 85 3.5 0.70 < 70
CB100 10000 237 438 760 4200 111 56 396 308 72.5 4 35.3 9.0 x 27.2 85 3.5 0.90 < 90
CB150 15000 313 492 1020 4700 119 85 594 337 80 4.5 36.3 9.0 x 27.2 100 3.5 1.30 < 162
CB200 20000 464 746 1180 4800 232 56 x 2 396 x 2 373 81 4.5 35.3x2 9.0 x 27.2 110 3.5 1.80 < 249
CB300 30000 494 746 1300 4800 247 71 x 2 495 x 2 373 103 4.5 42.1x2 9.0 x 27.2 125 3.5 2.20 < 324
CB400 40000 592 760 1480 4900 296 99 x 2 693 x 2 380 96 4.5 42.1x2 9.0 x 27.2 145 3.5 2.90 < ca. 494
CB500 50000 634 796 1560 4900 317 113 x 2 792 x 2 398 100 4.5 48.0x2 9.0 x 27.0 165 3.5 3.20 < ca. 654

Name Artikelnr. Traglast in kg Downloads Angebot anfordern
CB025 502203-025030 2500
CB050 502203-050030 5000
CB075 502203-075035 7500
CB100 502203-100035 10000
CB150 502203-150035 15000
CB200 502203-200035 20000
CB300 502203-300035 30000
CB400 502203-400035 40000
CB500 502203-500035 50000
