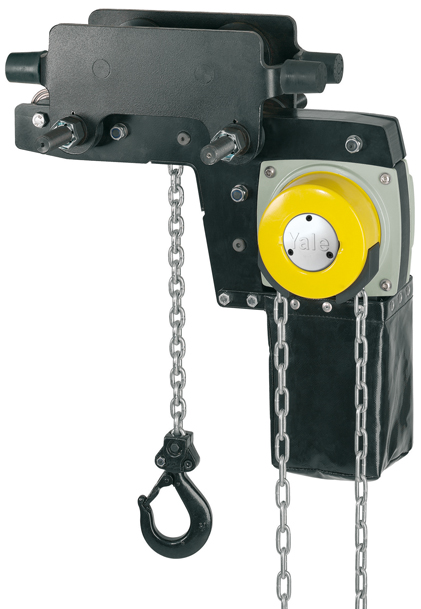

Stirnradflaschenzüge - Modell Yalelift LH - 3,0 m Hub - verzinkte Rundstahlkette - integriertes Roll- oder Haspellaufwerk (kurze Bauart)

Artikelnummer 502108-000000
Bezeichnung Tragfähigkeit: 0,5 t- 10,0 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Diese Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!

Produktvarianten:

- explosionsgeschützte Ausführung

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Der Stirnradflaschenzug Modell Yalelift LH mit integriertem Handfahrwerk in kurzer Bauart ist die konsequente Weiterentwicklung des Yalelift IT. Überall wo es auf ein noch kleineres Baumaß ankommt, kommt der Yalelift LH zum Einsatz. - speziell entwickelte Umlenkung und Kettenführung ermöglicht es den Lasthaken mit der Unterflasche seitlich neben dem Gerät noch weiter nach oben unter den Träger zu ziehen. - bei der Festanbindung des innovativen Yalelift LH an ein Hand- oder Haspelfahrwerk, handelt es sich um die gleichen Fahrwerke die auch schon beim Yalelift IT zum Einsatz kommen. - Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3000 kg einsträngig ausgelegt. - bewährte und nahezu stufenlose Verstellsystem ermöglicht die einfache und schnelle Montage durch Einstellmuttern. - Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: A-Bereich bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab). Eine Umrüstung auf den B-Bereich, bis 300 mm, ist problemlos möglich. - Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert. - niedrig bauende Variante des Yalelift IT ist für einen weiten Trägerbereich sowie für verschiedene Profile (z. B. INP, IPE, IPB) einstellbar. - serienmäßig Kippsicherung und Radbruchstützen - gekapselte, dauergeschmierte und kugelgelagerte Laufrollen ermöglichen optimale Laufeigenschaften. OPTIONEN: - einstellbare Überlastsicherung - Kettenspeicher - korrosionsgeschützte Ausführung - Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z.B. in der Schifffahrt)
Name Tragfähigkeit in kg/Anzahl der Stränge Ausführung A1 in mm A2 in mm Amin in mm B in mm C in mm D in mm F (Haspelfahrwerk) in mm Größe H1 in mm I (Haspelfahrwerk) in mm I (Rollenfahrwerk) in mm Kurvenradius m L in mm L1 in mm L2 in mm L3 in mm L4 in mm M in mm O in mm P (Haspelfahrwerk) in mm Standardhubhöhe in m T (Bereich A) in mm T (Bereich B) in mm Trägerflanschbreite b in mm Trägerflanschdicke tmax. in mm Gewicht bei 3,0 m Normalhub in kg
YLLH 500 500/1 YLLH mit Rollfahrwerk (P) 223 381 188 17 24 14 A 24 72 0.9 270 130 444 124 184 M18 60 3 280 400 60 - 180 19 27
YLLH 1000 1000/1 YLLH mit Rollfahrwerk (P) 250 427 211 22 29 19 A 24 72 0.9 310 130 488 135 201 M22 60 3 290 410 70 - 180 19 35
YLLH 2000 2000/1 YLLH mit Rollfahrwerk (P) 289 511 264 30 35 22 A 24 96 1.15 360 150 582 172 230 M27 80 3 305 425 82 - 180 19 61
YLLH 3000 3000/1 YLLH mit Rollfahrwerk (P) 346 614 316 38 40 30 A 32 131 1.5 445 180 690 203 265 M30 112 3 320 440 100 - 180 19 107
YLLH 5000 5000/2 YLLH mit Rollfahrwerk (P) 345 612 425 45 47 37 A 31 143 2 525 209 720 175 283 M42 125 3 364 484 110 - 180 27 152
YLLH 10000 10000/3 YLLH mit Rollfahrwerk (P) 365 665 565 68 68 50 A 45 170 1.8 485 225 805 215 348 M48 150 3 440 540 125 - 180 40 224
YLLH 500 500/1 YLLH mit Haspelfahrwerk (G) 223 381 188 17 24 14 92 A 24 77 0.9 270 130 444 124 184 M18 60 108 3 280 400 60 - 180 19 31
YLLH 1000 1000/1 YLLH mit Haspelfahrwerk (G) 250 427 211 22 29 19 92 A 24 77 0.9 310 130 488 135 201 M22 60 110 3 290 410 70 - 180 19 40
YLLH 2000 2000/1 YLLH mit Haspelfahrwerk (G) 289 511 264 30 35 22 91 A 24 98 1.15 360 150 582 172 230 M27 80 112 3 305 425 82 - 180 19 65
YLLH 3000 3000/1 YLLH mit Haspelfahrwerk (G) 346 614 316 38 40 30 107 A 32 133 1.5 445 180 690 203 265 M30 112 112 3 320 440 100 - 180 19 112
YLLH 5000 5000/2 YLLH mit Haspelfahrwerk (G) 345 612 425 45 47 37 150 A 31 149 2 525 209 720 175 283 M42 125 117 3 364 484 110 - 180 27 157
YLLH 10000 10000/3 YLLH mit Haspelfahrwerk (G) 365 665 565 68 68 50 150 A 45 170 1.8 485 225 805 215 348 M48 150 165 3 440 540 125 - 180 40 230

Name Artikelnr. Ausführung Tragfähigkeit in kg/Anzahl der Stränge Downloads Angebot anfordern
YLLH 500 502108-005030 YLLH mit Rollfahrwerk (P) 500/1
YLLH 1000 502108-010030 YLLH mit Rollfahrwerk (P) 1000/1
YLLH 2000 502108-020030 YLLH mit Rollfahrwerk (P) 2000/1
YLLH 3000 502108-030030 YLLH mit Rollfahrwerk (P) 3000/1
YLLH 5000 502108-050030 YLLH mit Rollfahrwerk (P) 5000/2
YLLH 10000 502108-100030 YLLH mit Rollfahrwerk (P) 10000/3
YLLH 500 502108-005031 YLLH mit Haspelfahrwerk (G) 500/1
YLLH 1000 502108-010031 YLLH mit Haspelfahrwerk (G) 1000/1
YLLH 2000 502108-020031 YLLH mit Haspelfahrwerk (G) 2000/1
YLLH 3000 502108-030031 YLLH mit Haspelfahrwerk (G) 3000/1
YLLH 5000 502108-050031 YLLH mit Haspelfahrwerk (G) 5000/2
YLLH 10000 502108-100031 YLLH mit Haspelfahrwerk (G) 10000/3
