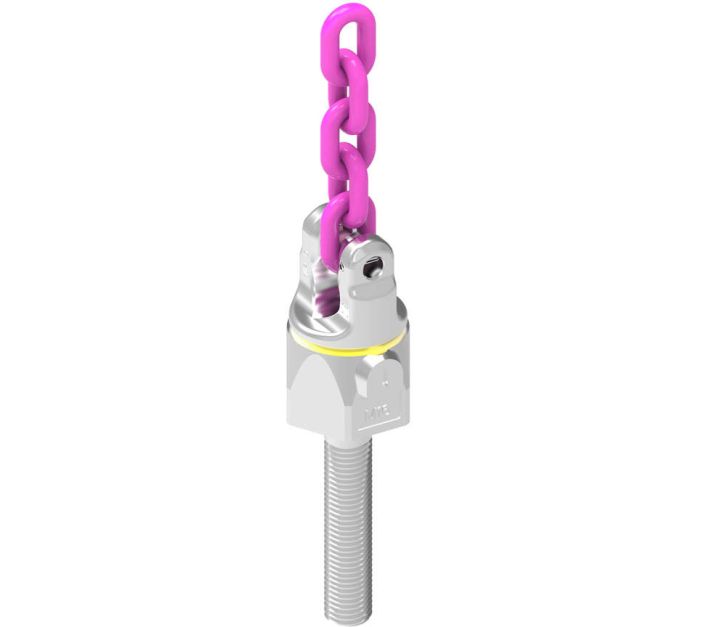

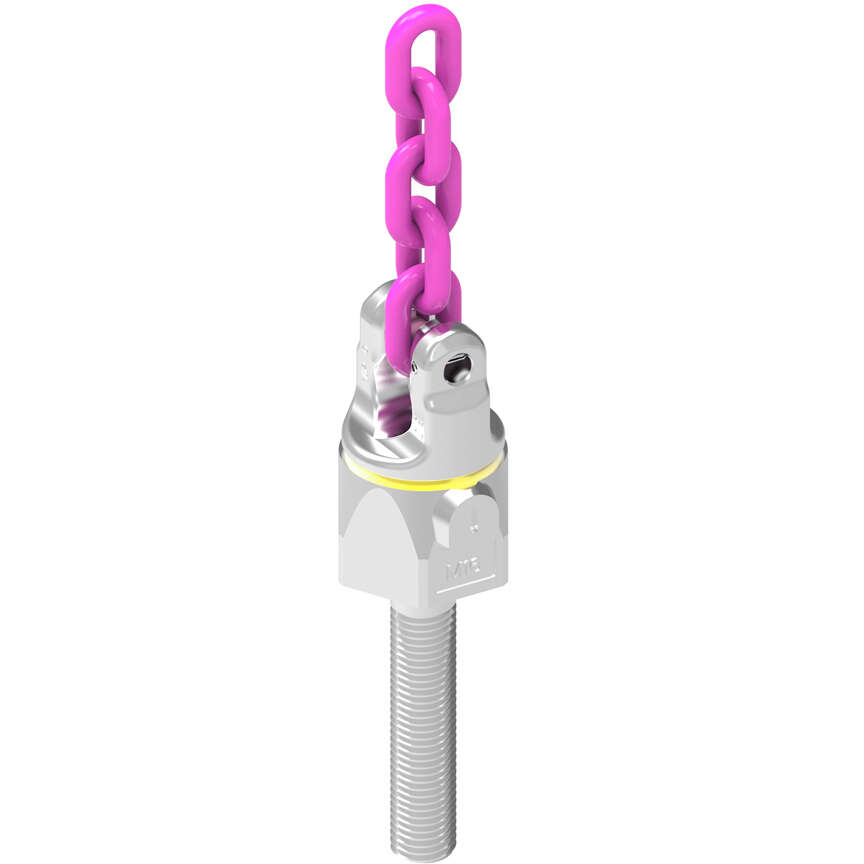

RUD So-PP-VIP Sonder-PowerPoint®-VIP-Kettenanschluss

Artikelnummer 204405
Bezeichnung metrisch mit variabler Länge
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

- Gewicht ist ausführungsabhängig
- höhere Tragfähigkeit bei axialer Belastung
- schnelle und einfache Montage
- handfestes Anziehen mit entsprechendem Schlüssel für einmaligen Transportvorgang ausreichend
- Bei dauerhafter Anbringung Drehmoment gemäß Betriebsanleitung beachten!
- variable Schraubenlängen für Einsatz in Gewinde- und Durchgangsbohrungen lieferbar

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Entdecken Sie jetzt die innovative 1. Anschlagpunkte-Generation mit universellem Anschluss und einem doppelt kugelgelagerten Grundkörper, der ein ruckfreies Kippen, Drehen und Wenden ermöglicht. Die VIP-Anschlagkette lässt sich direkt anschließen, was eine äußerst kurze Konstruktionsverbindung zwischen zwei Teilen ermöglicht. Mit diesem Produkt erzielen Sie höchste Effizienz und Flexibilität in der Anwendung. Unsere Anschlagpunkte sind besonders robust und langlebig, was sie zur perfekten Wahl für anspruchsvolle Aufgaben macht. Profitieren Sie jetzt von unseren innovativen Produkten und entdecken Sie die vielen Vorteile! - Anschlagpunkte 360° drehbar - PP-S und PP-B sind 230° schwenkbar - kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement - doppeltes Kugellager ist die optimale Lösung für Dreh- und Wendevorgänge unter Last - großer Abstand zwischen Drehpunkt und Last zur Vermeidung von Beschädigungen - 90° zur Einschraubrichtung unter Nenntragfähigkeit drehbar - geringste Verklankungsgefahr durch kardangelenkartige Beweglichkeit - Einhängeglied mit erweitertem Schwenkbereich - Beschriftung mit vorgeschriebenem Anzugsmoment und Nenntragfähigkeit mit Sicherheitsfaktor 4:1 (MRL 2006/42/EG) und 5:1 (ASME B 30.26) - nicht demontierbare Spezialschraube (dadurch wird das Risiko durch die Verwendung von ungeeigneten Standardschrauben vermieden)

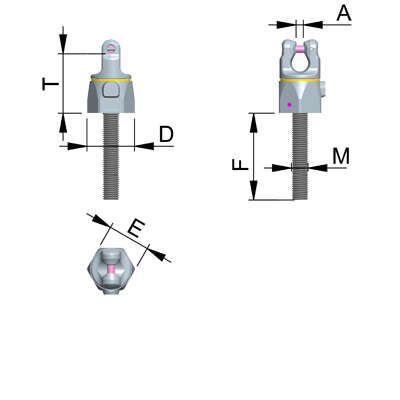

Name WLL in t Gewinde M A in mm Anzugsmoment in Nm D in mm E in mm F in mm T in mm
Sonder-PowerPoint-VIP-Kettenanschluss 0,60 (0,63) M12 4 10 42 36 12-140 47
Sonder-PowerPoint-VIP-Kettenanschluss 1,00 (1,50) M14 6 25 48 41 14-160 58
Sonder-PowerPoint-VIP-Kettenanschluss 1,30 (1,50) M16 6 30 48 41 16-180 58
Sonder-PowerPoint-VIP-Kettenanschluss 2,00 (2,50) M20 8 70 61 55 20-224 73
Sonder-PowerPoint-VIP-Kettenanschluss 2,00 (2,50) M22 8 70 61 55 22-94 73
Sonder-PowerPoint-VIP-Kettenanschluss 3,50 (4,00) M24 10 150 81 70 24-255 94
Sonder-PowerPoint-VIP-Kettenanschluss 3,50 (4,00) M27 10 200 81 70 27-92 94
Sonder-PowerPoint-VIP-Kettenanschluss 5,00 (6,70) M30 13 225 99 85 30-330 108
Sonder-PowerPoint-VIP-Kettenanschluss 8,00 (10,00) M36 16 410 100 90 36-300 100
Sonder-PowerPoint-VIP-Kettenanschluss 8,00 (10,00) M39 16 410 100 90 39-300 100
Sonder-PowerPoint-VIP-Kettenanschluss 8,00 (10,00) M42 16 410 100 90 42-300 100

Name Artikelnr. WLL in t Gewinde M Downloads Angebot anfordern
Sonder-PowerPoint-VIP-Kettenanschluss 8600320 0,60 (0,63) M12
Sonder-PowerPoint-VIP-Kettenanschluss 8600326 1,00 (1,50) M14
Sonder-PowerPoint-VIP-Kettenanschluss 8600321 1,30 (1,50) M16
Sonder-PowerPoint-VIP-Kettenanschluss 8600322 2,00 (2,50) M20
Sonder-PowerPoint-VIP-Kettenanschluss 86003221 2,00 (2,50) M22
Sonder-PowerPoint-VIP-Kettenanschluss 8600323 3,50 (4,00) M24
Sonder-PowerPoint-VIP-Kettenanschluss 86003231 3,50 (4,00) M27
Sonder-PowerPoint-VIP-Kettenanschluss 8600324 5,00 (6,70) M30
Sonder-PowerPoint-VIP-Kettenanschluss 8600305 8,00 (10,00) M36
Sonder-PowerPoint-VIP-Kettenanschluss 86003051 8,00 (10,00) M39
Sonder-PowerPoint-VIP-Kettenanschluss 86003052 8,00 (10,00) M42
