Seilwinde WW

Artikelnummer	508113-110000

CAD Dateien

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

Optional:

- galvanisch verzinkte Oberfläche
- zwei Beschichtungen
- gerillte Trommel
- zwei oder mehr Trommelfächer
- geeignet zur Verwendung mit Gurtband
- geeignet für Bodenmontage
- geeignet für Dyneema-Seil
- Druckrolle
- ATEX zertifiziert Zone 2 und 22 (EX)
CE II 3G Ex IIC T4 Gc, -20°C< T <+70°C
CE II 3D Ex IIIC T135°C Dc, -20°C< T <+70°C

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

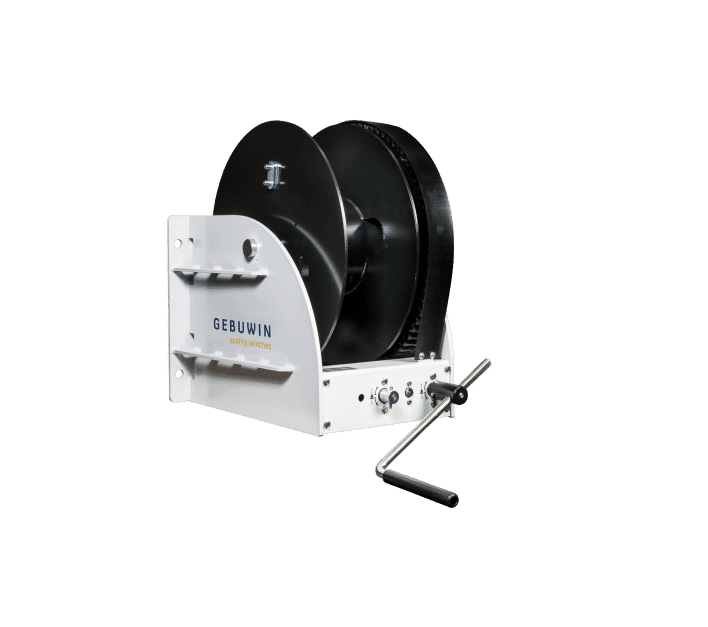

Diese Handseilwinde ist durch die natürliche Bremswirkung des Schneckengetriebes in Kombination mit der Lastdruckbremse sehr sicher. Darüber hinaus ist die Winde einfach zu bedienen, kann auf verschiedene Arten montiert werden und hat einen Seilspeicher von bis zu 120 Metern. - Winde geeignet zum Heben und Ziehen gemäß EN13157 - statischer Sicherheitsfaktor 4 - Lastdruckbremse mit doppeltem Ratschensystem für sicheren, stabilen Halt der Last in jeder Position - Kabelausgang nach oben, nach unten oder nach hinten - verstellbare Kurbel - geeignet für Wand- und (optional) Bodenmontage - eine Farbschicht

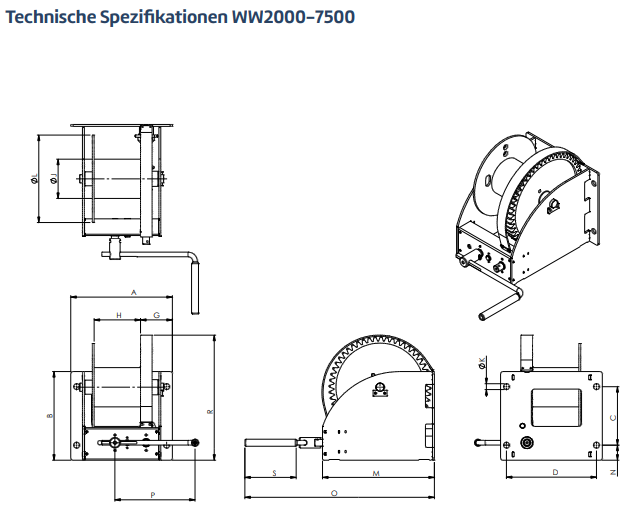

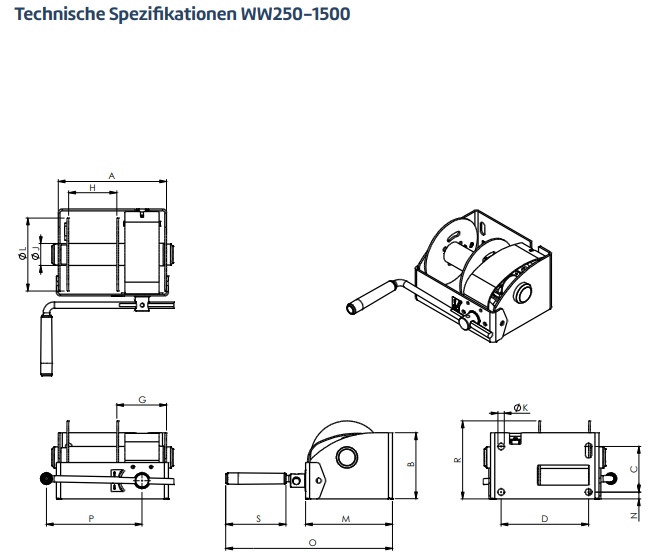

Name	Zuglast 1.Seillage in kg	A in mm	B in mm	C in mm	D in mm	G in mm	H in mm	J in mm	K in mm	Kurbelkraft bei Volllast in kg	L in mm	M in mm	Mindestbruchkraft des Seiles in kN	N in mm	O in mm	P in mm	R in mm	S in mm	Seilaufnahme 1. Schicht in m	Seilaufnahme 4. Schicht in m	Seilaufnahme letzte Schicht in m	Seildurchmesser in mm	Seilgeschwindigkeit ca. in m/min	Zuglast 2. Seillage in kg	Zuglast oberste Seillage in kg	Gewicht (ohne Seil) in kg
WW 250	250	238	145	100	192	107	105	48	14	5	160	191	9	15	365	325	171	132	3,6	18,7	104	4	1	179	92	10
WW 500	500	269	160	115	223	108	135	70	14	10	190	221	17	15	393	325	193	132	4,3	22,8	78	6	1,2	355	224	13
WW 1000	1000	302	195	141	254	109	162	102	17	13	240	266	34	15	440	350	263	132	5,5	29,3	72,5	8	0,8	722	527	22
WW 1500	1500	302	250	178	254	109	162	102	17	14	240	278	51	15	451	350	306	132	4,2	24	41	10	0,5	1025	846	24
WW 2000	2000	410	310	196	360	137	177	133	25	27(15)	312	372	60	57	705	380	434	220	5	28,4	60,4	12	0,7(0,3)	1399	1075	60
WW 2500	2500	410	310	196	360	137	177	133	25	28(15)	312	372	60	57	705	380	434	220	5	28,4	60,4	12	0,7(0,3)	1748	1344	60
WW 3000	3000	436	380	251	386	137	203	168	25	31(14)	375	480	102	65	813	380	536	220	5,7	32,5	68,7	14	0,7(0,3)	2143	1667	78
WW 4000	4000	436	380	251	386	137	203	168	25	31(14)	375	480	102	65	813	380	536	220	5,7	32,5	68,7	14	0,7(0,3)	2858	2223	78
WW 5000	5000	436	467	316	386	137	200	219	25	73(15)	437	515	168	75	847	380	618	220	5,9	34,2	57,8	16	0,8(0,2)	4473	4046	117
WW 7500	7500	510	500	350	455	189	202	245	25	78(15)	630	635	251	75	968	380	748	220	4,2	27,9	72,7	22	0,7(0,1)	5252	3752	190

Varianten

Name	Artikelnr.	Zuglast 1.Seillage in kg	Downloads	Angebot anfordern
WW 250	508113-110250	250	CAD Datei (.stp)	Menge
WW 500	508113-110500	500		Menge
WW 1000	508113-111000	1000	CAD Datei (.stp)	Menge
WW 1500	508113-111500	1500		Menge
WW 2000	508113-112000	2000	CAD Datei (.stp)	Menge
WW 2500	508113-112500	2500		Menge
WW 3000	508113-113000	3000	CAD Datei (.stp)	Menge
WW 4000	508113-114000	4000	CAD Datei (.stp)	Menge
WW 5000	508113-115000	5000		Menge
WW 7500	508113-117500	7500	CAD Datei (.stp)	Menge
