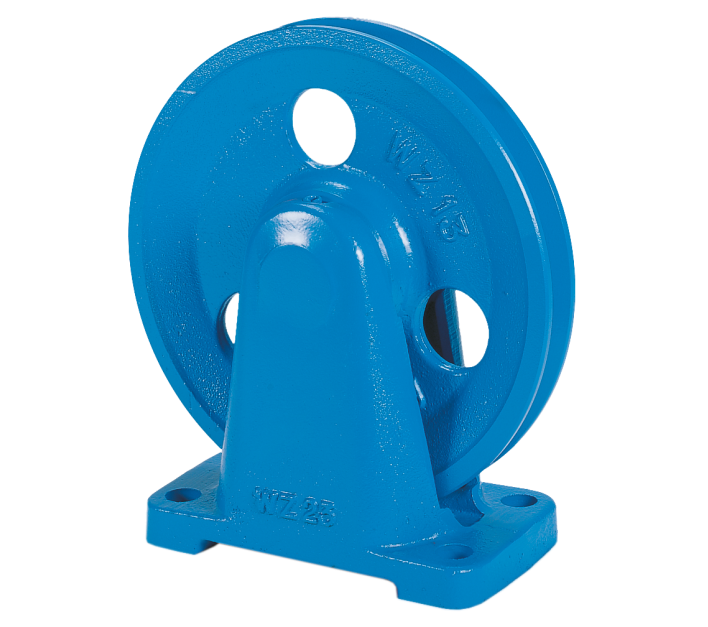

Seilrolle (mit Rollenbock)

Artikelnummer 111119-100000
Bezeichnung Gleitlagerung
Wählen Sie Ihre Produktvariante

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- Seilrille: Rillenprofil gedreht - Lagerung der Seilrollen: WZ 10 bis WZ 14 durch Selbstschmierlager mit Fettkammer, WZ 15 und WZ 16 durch Bronzelager mit Schmiertaschen - Seilabgang: senkrecht nach unten möglich, auch bei stehend angeordnetem Rollenbock - Lagerbock: so ausgebildet, dass bei Seilführung zwischen Rolle und Bock ein Ausspringen oder Einklemmen des Drahtseiles bei Schlaffseilbildung nicht möglich ist - Werkstoff: WZ 20-WZ 24 Rollen und Rollenböcke aus EN-GJL-250 (GG 25) WZ 25/WZ 26 - Rollen aus EN-GJL-250 (GG25) - Rollenböcke aus Stahl - wartungsfreie Ausführung für Hand- und Kraftbetrieb - Seilrollen-Ø gleich 21 bis 40 mal dem Drahtseil-Ø, bezogen auf Mitte Seil - Abmessungen entsprechen bei: Handbetrieb der Triebwerkgruppe IBm (M3) nach DIN 15020 Blatt 1, Motorbetrieb 1Am (M4) bis 2m (M5) je nach Einsatz

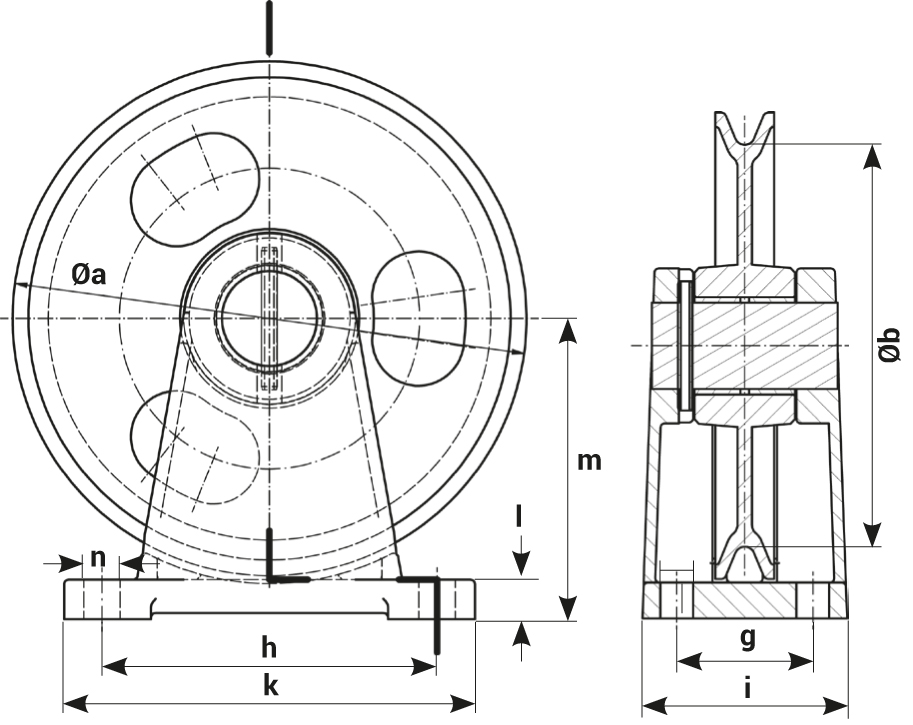

Name max. Seillast in kg bei Handbetrieb vorgesehener Seildurchmesser in mm a in mm b in mm g in mm h in mm i in mm k in mm l in mm m in mm max. Seillast in kg bei Kraftbetrieb mit 180 Grad Seilumlenkung max. Seillast in kg bei Kraftbetrieb mit 90 Grad Seilumlenkung n in mm Typ Gewicht/Stk in kg
Seilrolle mit Rollenbock - 100 kg 100 2-3 60 48 30 42 44 56 8 40 50 75 7 WZ 20 0.9
Seilrolle mit Rollenbock - 150 kg 150 3-4 90 72 44 62 66 84 10 57 75 100 9 WZ 20.5 1.3
Seilrolle mit Rollenbock - 250 kg 250 4-5 120 100 50 70 74 92 13 75 125 180 11.5 WZ 21 1.8
Seilrolle mit Rollenbock - 500 kg 500 5-6 150 125 55 88 82 115 15 92 250 320 11.5 WZ 22 3
Seilrolle mit Rollenbock - 750 kg 750 6-8 190 160 65 120 95 150 17 115 375 500 14 WZ 22.5 5.7
Seilrolle mit Rollenbock - 1000 kg 1000 8-10 235 200 70 150 108 187 20 138 500 630 18 WZ 23 10
Seilrolle mit Rollenbock - 1500 kg 1500 10-12 280 240 80 180 120 220 22 164 750 1000 18 WZ 23.5 15.3
Seilrolle mit Rollenbock - 2000 kg 2000 12-14 325 280 95 212 143 260 25 190 1000 1250 23 WZ 24 24.3
Seilrolle mit Rollenbock - 3200 kg 3200 14-16 375 320 95 240 185 300 22 212 1600 2000 26 WZ 25 46
Seilrolle mit Rollenbock - 5000 kg 5000 16-20 470 400 125 310 225 380 30 270 2500 3200 33 WZ 26 87

Name Artikelnr. max. Seillast in kg bei Handbetrieb vorgesehener Seildurchmesser in mm Downloads Angebot anfordern
Seilrolle mit Rollenbock - 100 kg 111119-106002 100 2-3
Seilrolle mit Rollenbock - 150 kg 111119-109003 150 3-4
Seilrolle mit Rollenbock - 250 kg 111119-112004 250 4-5
Seilrolle mit Rollenbock - 500 kg 111119-115005 500 5-6
Seilrolle mit Rollenbock - 750 kg 111119-119006 750 6-8
Seilrolle mit Rollenbock - 1000 kg 111119-123508 1000 8-10
Seilrolle mit Rollenbock - 1500 kg 111119-128010 1500 10-12
Seilrolle mit Rollenbock - 2000 kg 111119-132512 2000 12-14
Seilrolle mit Rollenbock - 3200 kg 111119-137514 3200 14-16
Seilrolle mit Rollenbock - 5000 kg 111119-147016 5000 16-20
