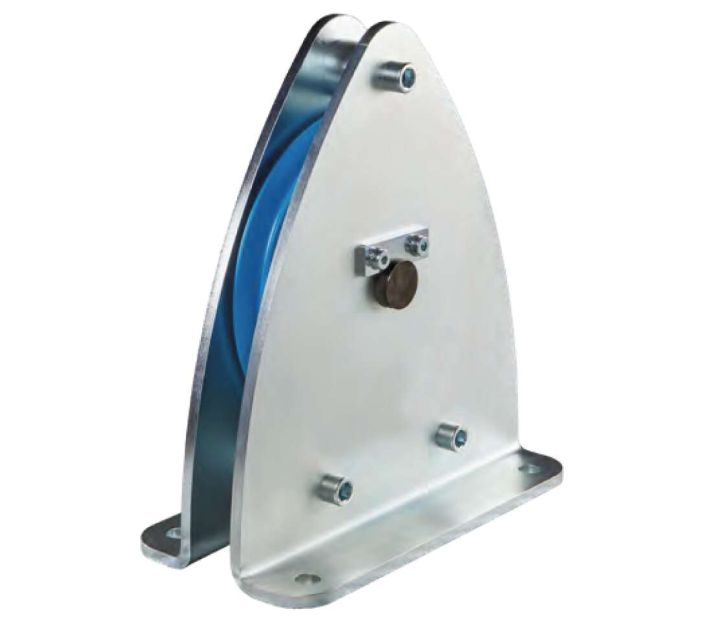

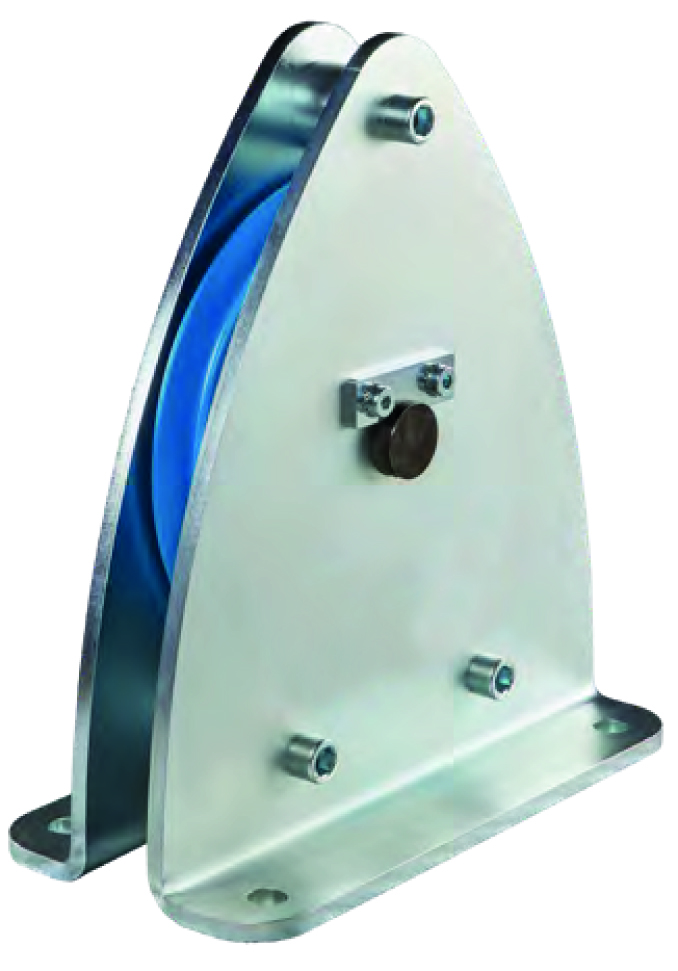

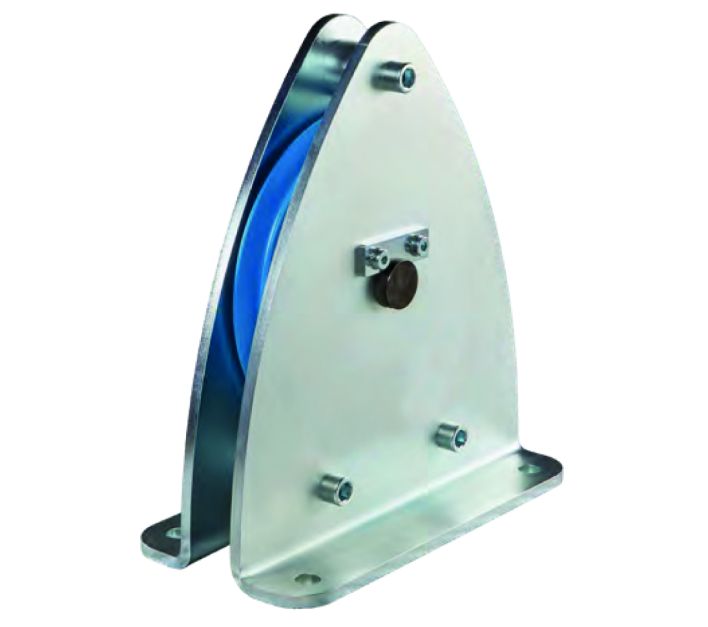

Rollenbock für Drahtseilumlenkung
| Artikelnummer |
111122-100000 |
| Bezeichnung |
kugelgelagert - zur Konsolenbefestigung |
Hinweise
Die Schrauben zur Befestigung sind nicht im Lieferumfang enthalten!
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!
- Stahl - verzinkt, pulverbeschichtet, lackiert
- mit fettgefülltem geschlossenem Kugellager
- Einsatz: Hand- und Kraftbetrieb
- verschleißarmer Seillauf
- einfache lageunabhängige Montage
| Name |

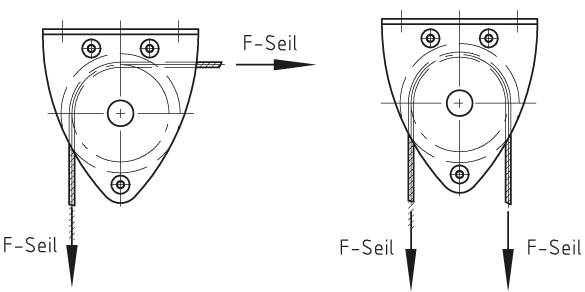

Seilzuglast in kg bei Umlenkung 90 Grad |
Seildurchmesser in mm |
Seilzuglast in kg bei Umlenkung 180 Grad |

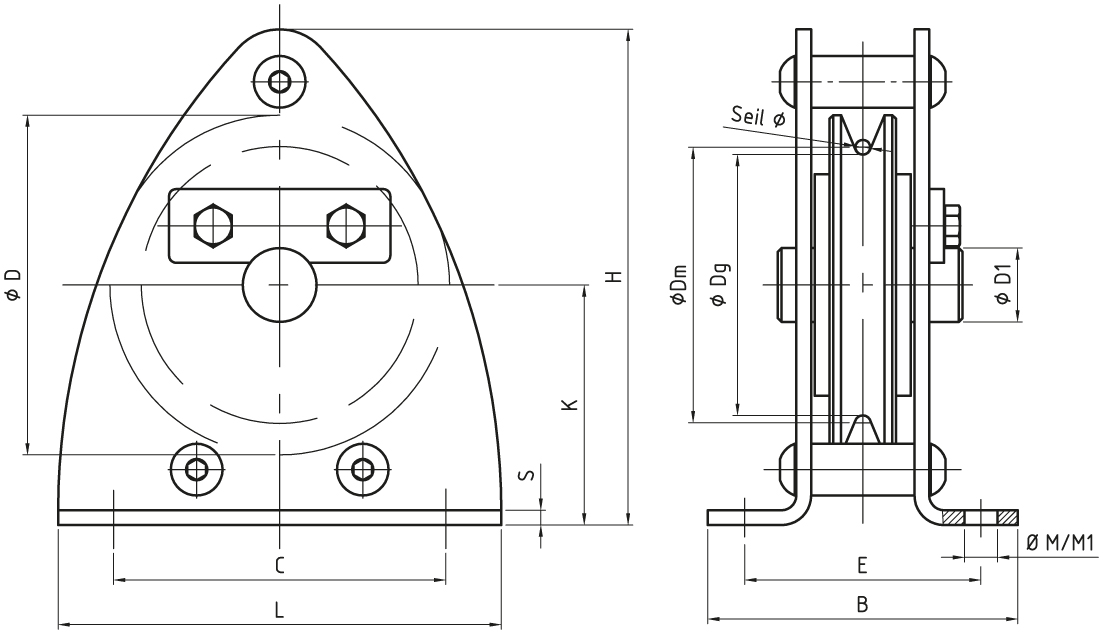

B in mm |
C in mm |
D1 in mm |
Dm Durchmesser in mm |
E in mm |
H in mm |
K in mm |
L in mm |
M/M1 Durchmesser in mm |
S in mm |
TrwGr |
| DSRB S 90/4 |
700 |
3-4 |
500 |
85 |
90 |
20 |
80 |
62 |
134 |
65 |
120 |
9/9 |
4 |
2m/M5 |
| DSRB S 90/6 |
700 |
5-6 |
500 |
85 |
90 |
25 |
78 |
62 |
134 |
65 |
120 |
9/9 |
6 |
1Dm |
| DSRB S 145/5 |
1100 |
5 |
800 |
125 |
160 |
25 |
125 |
88 |
224 |
110 |
200 |
11,5/13,0 |
6 |
4m/M6 |
| DSRB S 145/6 |
1100 |
6 |
800 |
125 |
160 |
25 |
125 |
88 |
224 |
110 |
200 |
11,5/13,0 |
6 |
2m/M5 |
| DSRB S 145/7 |
1100 |
7 |
800 |
125 |
160 |
25 |
126 |
88 |
224 |
110 |
200 |
11,5/13,0 |
6 |
1Am |
| DSRB S 185/8 |
2300 |
8 |
1630 |
138 |
195 |
30 |
160 |
106 |
273 |
135 |
245 |
13,5/15,0 |
8 |
2m |
| DSRB S 185/9 |
2300 |
9 |
1630 |
138 |
195 |
30 |
162 |
106 |
273 |
135 |
245 |
13,5/15,0 |
8 |
1Am/M4 |
| DSRB S 270/10 |
2500 |
10 |
1800 |
191 |
290 |
40 |
245 |
138 |
407 |
202 |
360 |
auf Anfrage |
10 |
3m |
| DSRB S 270/11 |
2500 |
11 |
1800 |
191 |
290 |
40 |
248 |
138 |
407 |
202 |
360 |
auf Anfrage |
10 |
3m |
| DSRB S 270/12 |
2500 |
9-12 |
1800 |
191 |
290 |
40 |
246 |
138 |
407 |
202 |
360 |
18/20 |
10 |
2m |
| DSRB S 270/13 |
2500 |
13 |
1800 |
191 |
290 |
40 |
244 |
138 |
407 |
202 |
360 |
auf Anfrage |
10 |
1Am |
| DSRB S 325/14 |
4500 |
14 |
3200 |
260 |
350 |
50 |
297 |
180 |
490 |
242 |
440 |
22,0/25,0 |
12 |
2m/M5 |
| DSRB S 400/16 |
5000 |
13-16 |
3800 |
302 |
430 |
50 |
368 |
212 |
612 |
310 |
530 |
26/30 |
15 |
3m |
| DSRB S 400/18 |
5000 |
18 |
3800 |
302 |
430 |
50 |
364 |
212 |
612 |
310 |
530 |
26,0/30,0 |
15 |
2m/M5 |
| DSRB S 490/20 |
8000 |
20 |
6000 |
313 |
580 |
65 |
450 |
220 |
694 |
340 |
650 |
34/40 |
16 |
3m |
| DSRB S 490/22 |
8000 |
22 |
6000 |
313 |
580 |
65 |
447 |
220 |
694 |
340 |
650 |
auf Anfrage |
16 |
2m |
| Name |
Artikelnr. |
Seilzuglast in kg bei Umlenkung 180 Grad |
Seildurchmesser in mm |
Seilzuglast in kg bei Umlenkung 90 Grad |
Downloads |
Angebot anfordern |
| DSRB S 90/4 |
111122-109003 |
500 |
3-4 |
700 |
|
|
| DSRB S 90/6 |
111122-109005 |
500 |
5-6 |
700 |
|
|
| DSRB S 145/5 |
111122-114505 |
800 |
5 |
1100 |
|
|
| DSRB S 145/6 |
111122-114506 |
800 |
6 |
1100 |
|
|
| DSRB S 145/7 |
111122-114507 |
800 |
7 |
1100 |
|
|
| DSRB S 185/8 |
111122-118508 |
1630 |
8 |
2300 |
|
|
| DSRB S 185/9 |
111122-118509 |
1630 |
9 |
2300 |
|
|
| DSRB S 270/10 |
111122-127010 |
1800 |
10 |
2500 |
|
|
| DSRB S 270/11 |
111122-127011 |
1800 |
11 |
2500 |
|
|
| DSRB S 270/12 |
111122-127012 |
1800 |
9-12 |
2500 |
|
|
| DSRB S 270/13 |
111122-127013 |
1800 |
13 |
2500 |
|
|
| DSRB S 325/14 |
111122-132514 |
3200 |
14 |
4500 |
|
|
| DSRB S 400/16 |
111122-140013 |
3800 |
13-16 |
5000 |
|
|
| DSRB S 400/18 |
111122-140018 |
3800 |
18 |
5000 |
|
|
| DSRB S 490/20 |
111122-149020 |
6000 |
20 |
8000 |
|
|
| DSRB S 490/22 |
111122-149022 |
6000 |
22 |
8000 |
|
|
