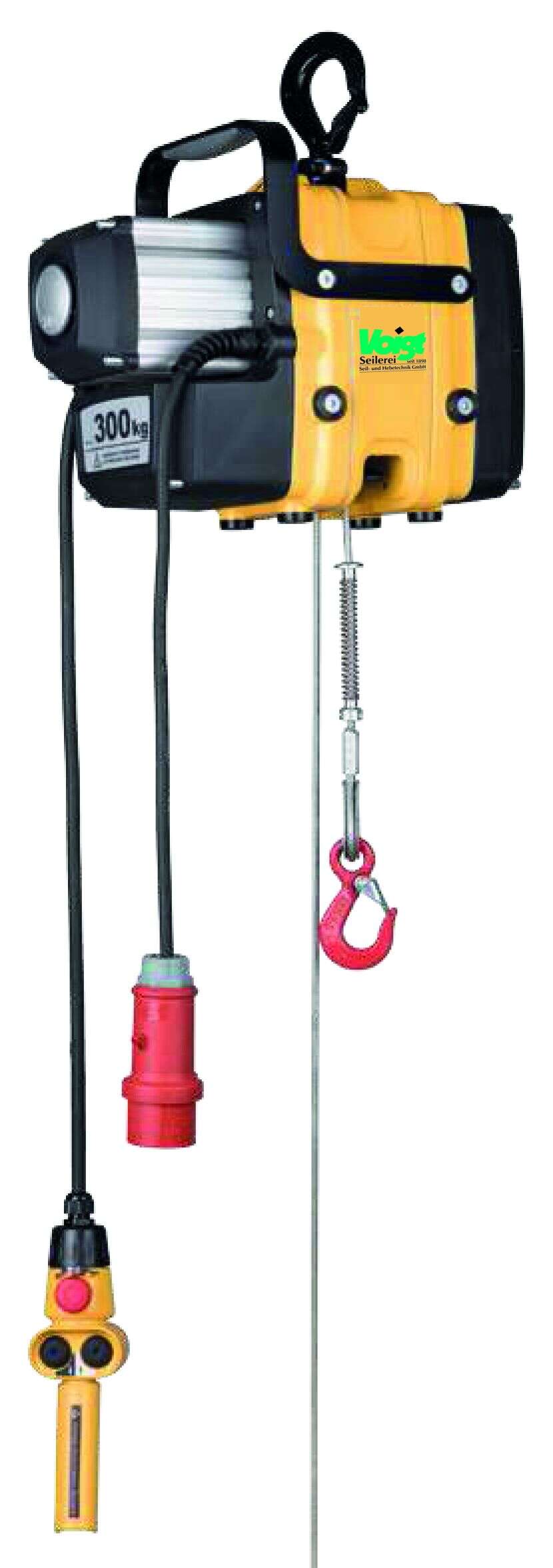

Seildurchlaufwinde Typ YaleMtrac YMT - mobil

Artikelnummer 509102-100000
Bezeichnung Tragfähigkeit: 66 kg - 300 kg
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Eigengewicht der Winde ohne Seil: 24 kg. Der Transport- und Tragrahmen darf nicht als lasttragende Komponente verwendet werden!

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Die neue kleine und leichte mobile Seildurchlaufwinde verbindet modernes Industriedesign mit technischer Innovation. Bei der Entwicklung wurde der Focus auf die einfache und sichere Handhabung für mobile Einsatzzwecke gelegt. Zudem ist die Winde in der Lage Lasten bis 300 kg bei hohen Geschwindigkeiten über große Hubhöhen zu bewegen. Die Effizienz wird durch den „Yale-Wechselhub“ unterstrichen. Hierdurch entfällt die zeitaufwendige Leerfahrt, da beide Seilabgänge 100 % der Last heben und ziehen können. Somit lässt sich die Hubleistung verdoppeln. Standardausstattung - Tragfähigkeiten von 66 kg bis 300 kg in einstrangiger Ausführung, (bis 600 kg in zweisträngiger Ausführung optional) - der Steuerschalter (Schutzart in IP 65) ist über ein Steuerkabel fertig angeschlossen - das Zuleitungskabel beträgt im Standard 1,0 m und ist mit CEE-Stecker (oder Schuko-Stecker) bestückt - Schützsteuerung 42 V - der montierte Tragegriff ist ergonomisch mit Kunststoffeinlagen gestaltet - am Gehäuse montierte lasttragende Stellfüße zum Aufstellen der Winde - Standard-Betriebsspannung 400 V, 3 Ph, 50 Hz oder 230 V, 1 Ph, 50 Hz - Das verzinkte, verdichtete und drallarme 10 m lange Stahlseil (Ø 6,5 mm) mit Sicherheitshaken verfügt am losen Ende über eine abgerundete, kunststoff beschichtete Spitze. - Zwei Federpuffer mit Stellringen zum Befestigen am Seil gewährleisten die Hub- und Senkbegrenzung. Verarbeitungsmerkmale - Treibscheibe aus gehärtetem Stahl für eine lange Lebensdauer - Die patentierte (German Patent DE 10 2012 100 099) Seilanpressmechanik sorgt für eine sichere Seilführung und sicheren Halt. - Die leicht einstellbare Rutschkupplung ist außerhalb des Kraftflusses positioniert. - Endlagenschalter für ein sicheres Abschalten in der obersten und untersten Hakenposition. - elektromagnetische Federdruckbremse für ein sicheres betriebsmäßiges Halten der Last, sowie für den Fall eines Stromausfalls - Triebwerksgruppe der Motoren 1 Bm/M3 nach FEM/ISO - Standard-Schutzart der Winde IP 55 Durch ein breites Zubehörangebot von unterschiedlichen Seilen und Konfektionierungen (Sicherheitshaken, selbstsichernde Haken, Schäkel) kann die Winde unterschiedlichste Einsatzfälle ideal abdecken. optional: - Transport- und Tragrahmen - zweisträngige Ausführung zur Verdopplung der Tragfähigkeit - selbstsichernde Haken - zusätzlicher Haken für den Wechselhub - Sonderspannungen - drallarme Seile in verschiedenen Längen - manuelle oder elektrische Fahrwerke - Frequenzumrichter für stufenlose Geschwindigkeitssteuerung oder Sanftanlauf - Betriebsstundenzähler zum Ermitteln der Restlebensdauer und Anzahl der Schaltungen - Funkfernsteuerung mit hoher Reichweite - Schützsteuerung 24 V - beliebige Längen für Zuleitungs- und Steuerkabel
Name Ausführung Tragfähigkeit in kg Hubgeschwindigkeit in m/min Betriebsspannung Motorleistung in kW Seildurchmesser in mm Gewicht (ohne Seil) in kg
YMT 1-15 1-strängige Ausführung (Standard) 100 15 230V / 1 Ph / 50 Hz 0,37 6,5 24
YMT 3,5 1-strängige Ausführung (Standard) 300 5 230V / 1 Ph / 50 Hz 0,37 6,5 24
YMTF 0,6-30 1-strängige Ausführung (Standard) 66 30/7,5 400V / 3 Ph / 50 Hz 0,37/0,09 6,5 24
YMT 1-30 1-strängige Ausführung (Standard) 100 30 400V / 3 Ph / 50 Hz 0,55 6,5 24
YMTF 2-10 1-strängige Ausführung (Standard) 200 10/2,5 400V / 3 Ph / 50 Hz 0,37/0,09 6,5 24
YMT 3-10 1-strängige Ausführung (Standard) 300 10 400V / 3 Ph / 50 Hz 0,55 6,5 24
YMT 5-5 1-strängige Ausführung (Standard) 500 5 400V / 3Ph / 50 Hz 0,55 6,5 24
YMT 1-15 2-strängige Ausführung (optional) 200 7,5 230V / 1 Ph / 50 Hz 0,37 6,5 24
YMT 3,5 2-strängige Ausführung (optional) 600 2,5 230V / 1 Ph / 50 Hz 0,37 6,5 24
YMTF 0,6-30 2-strängige Ausführung (optional) 130 15/3,7 400V / 3 Ph / 50 Hz 0,37/0,09 6,5 24
YMT 1-30 2-strängige Ausführung (optional) 200 15 400V / 3 Ph / 50 Hz 0,55 6,5 24
YMTF 2-10 2-strängige Ausführung (optional) 400 5/1,3 400V / 3 Ph / 50 Hz 0,37/0,09 6,5 24
YMT 3-10 2-strängige Ausführung (optional) 600 5 400V / 3 Ph / 50 Hz 0,55 6,5 24
YMT 5-5 2-strängige Ausführung (optional) 1000 2,5 400V / 3Ph / 50 Hz 0,55 6,5 24
Name Artikelnr. Tragfähigkeit in kg Ausführung Hubgeschwindigkeit in m/min Downloads Angebot anfordern
YMT 1-15 509102-110010 100 1-strängige Ausführung (Standard) 15
YMT 3,5 509102-110030 300 1-strängige Ausführung (Standard) 5
YMTF 0,6-30 509102-110007 66 1-strängige Ausführung (Standard) 30/7,5
YMT 1-30 509102-120010 100 1-strängige Ausführung (Standard) 30
YMTF 2-10 509102-110020 200 1-strängige Ausführung (Standard) 10/2,5
YMT 3-10 509102-120030 300 1-strängige Ausführung (Standard) 10
YMT 5-5 509102-120050 500 1-strängige Ausführung (Standard) 5
YMT 1-15 509102-130010 200 2-strängige Ausführung (optional) 7,5
YMT 3,5 509102-130030 600 2-strängige Ausführung (optional) 2,5
YMTF 0,6-30 509102-120007 130 2-strängige Ausführung (optional) 15/3,7
YMT 1-30 509102-140010 200 2-strängige Ausführung (optional) 15
YMTF 2-10 509102-120020 400 2-strängige Ausführung (optional) 5/1,3
YMT 3-10 509102-140030 600 2-strängige Ausführung (optional) 5
YMT 5-5 509102-140050 1000 2-strängige Ausführung (optional) 2,5
