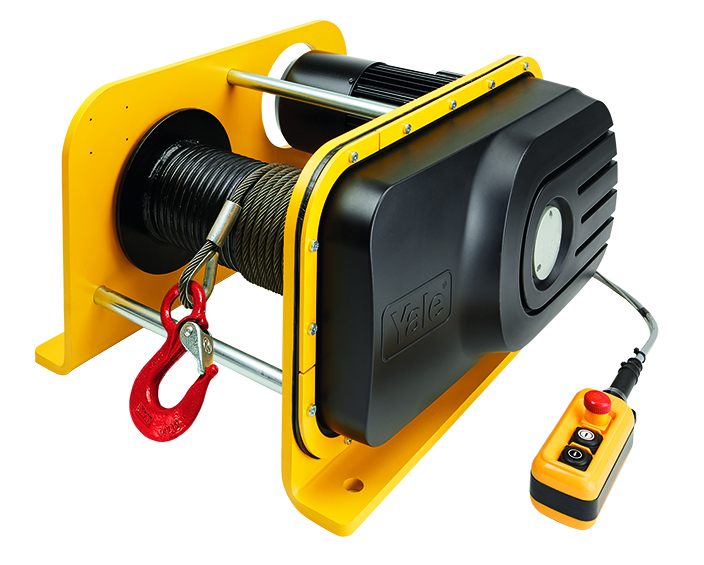

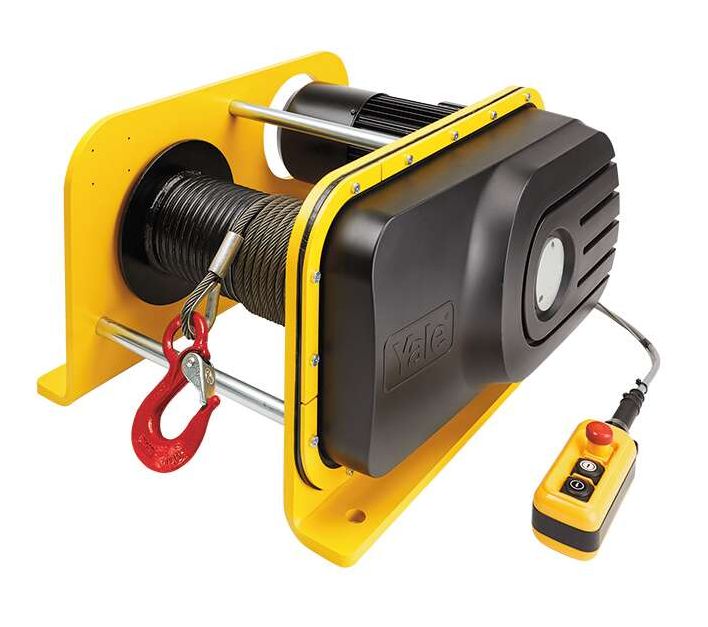

Elektroseilwinde Typ RPE

Artikelnummer 509101-110000
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Bei der Festlegung der erforderlichen Seillänge müssen mindestens 2 - 3 Wicklungen auf der Trommel verbleiben!

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
Beachten Sie die jährliche Prüffrist!

Seilwinden der Baureihe RPE sind ganz auf Leistung, Effizienz und Sicherheit konzipiert. Die kompakte, robuste Bauweise und der universelle Seilabgang ermöglichen den individuellen Einsatz in nahezu jeder Lage für das Heben und Ziehen von Lasten. Die Auslegung der Winden entspricht DIN 15020 - Triebwerksgruppe 1 Bm/M3, der DGUV Vorschrift 54 (Winden, Hub- und Zuggeräte) und selbstverständlich der EG-Maschinenrichtlinie. Jede Seilwinde wird im Werk mit Überlast geprüft und mit einem Prüfzeugnis unter Angabe der Seriennummer und einer Betriebsanleitung mit integrierter EG-Herstellererklärung ausgeliefert. Ausstattung und Verarbeitung: - der innenliegende Bremsmotor ermöglicht kompakte Abmessungen der Winde - Standard: Eurospannung 400 V/230 V, 3 Phasen, 50 Hz, Schutzart IP 54, Isolierstoffklasse F - einstellbare Rutschkupplung zum Schutz der Winde vor Überlastung - Stirnradgetriebe mit Schrägverzahnung der 1. Stufe, sorgt für hohe Laufruhe - durch Fettschmierung in allen Baulagen einsetzbar - Federdruck-Scheibenbremse im Motor integriert, für den sicheren Halt der Last auch bei Stromausfall - Seiltrommel im Standard in glatter Ausführung - In die Trommel integrierte überwickelbare Seilbefestigung zur mehrlagigen Bewickelung ohne Beschädigung des Seils. - Die Geräte sind in der Standardausführung direkt gesteuert (inkl. Steuerschalter mit 2 m Steuerkabel). - sicheres Abschalten der Winde im Notfall durch im Steuerschalter integrierte Not-Halt-Funktion Optional: - verschiedene Trommelausführungen, z. B. verlängert zur größeren Seilaufnahme, gerillt zur besseren Seilführung, mit Trennsteg und 2. Seilbefestigung für gleichzeitiges Arbeiten mit zwei Seilen (Traversierbetrieb) - Getriebeendschalter zur Begrenzung des Seilweges in beide Richtungen (nur in Verbindung mit 42 V Schützsteuerung) - 1-Phasen-Wechselstrommotor 230 V, 50 Hz, Schützsteuerung mit 42 V Steuerspannung - Schlaffseilschalter zum automatischen Anhalten der Winde bei Nachlassen der Seilzugkraft, z. B. beim Aufsetzen der Last (nur in Verbindung mit 42 V Schützsteuerung) - Frequenzumrichter für stufenlose Geschwindigkeitsregelung - einstellbare Rutschkupplung zum Schutz der Winde vor Überlastung für die Modelle RPE 2-13, RPE 5-6 und RPE 5-12 - Sonderausführungen nach DGUV Vorschrift 17 für Veranstaltungs- und Produktionsstätten für szenische Darstellung erhältlich - Funkfernsteuerung - Sonderspannungen auf Anfrage - rostfreie Bremse

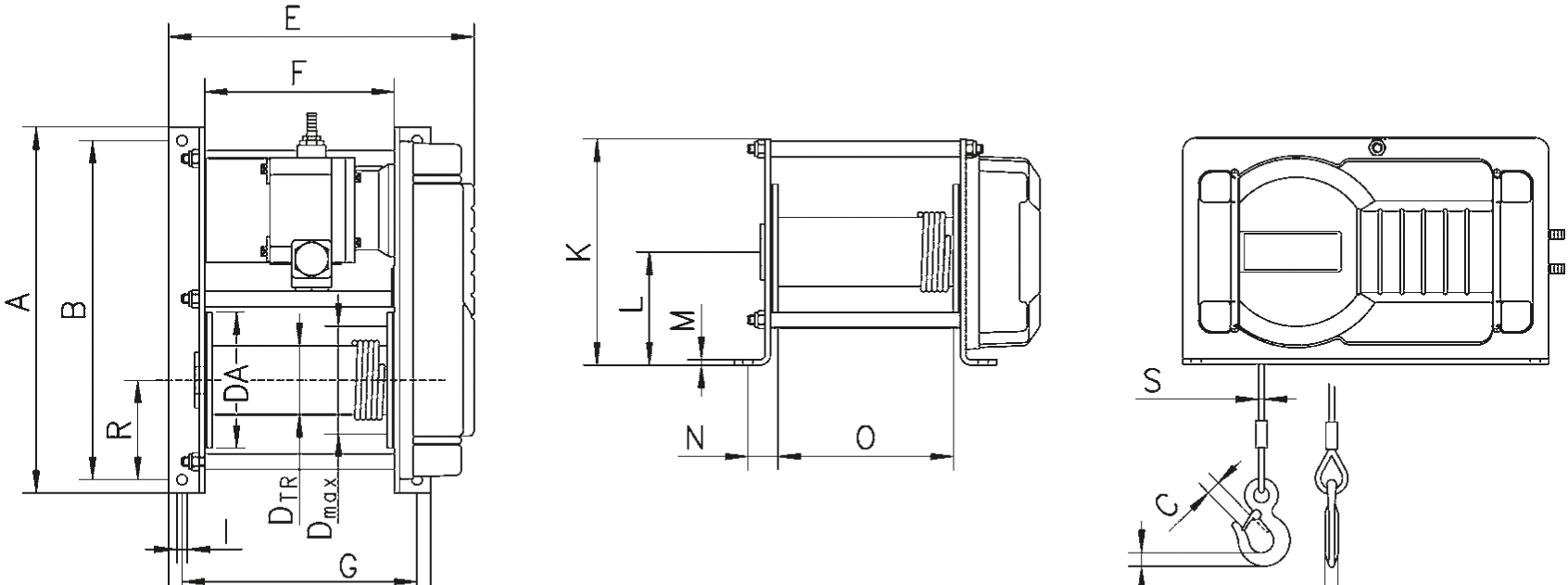

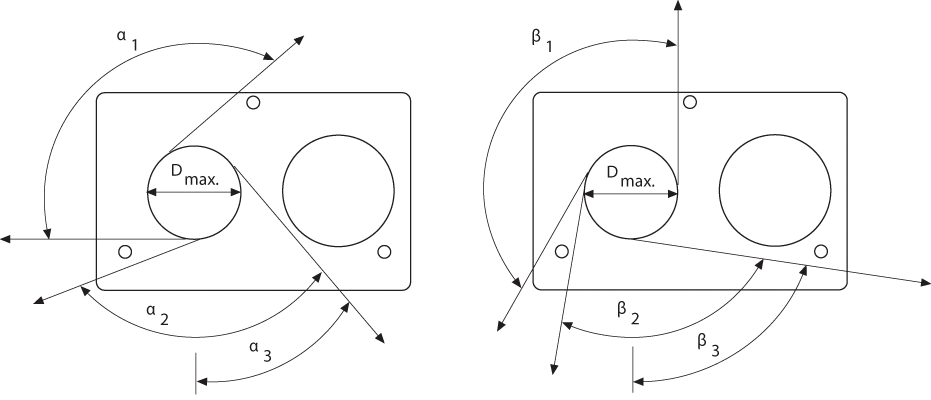

Name Traglast in kg Hubgeschwindigkeit oberste Lage in m/min A in mm Alpha 1 in Grad Alpha 2 in Grad Alpha 3 in Grad B in mm Beta 1 in Grad Beta 2 in Grad Beta 3 in Grad C in mm DA in mm Dmax in mm DTR in mm E in mm ED in Prozent F in mm G in mm H in mm Hubgeschwindigkeit 1. Lage in m/min I in mm K in mm L in mm M in mm Motorleistung in kW N in mm nutzbare Seillänge 1. Lage in m nutzbare Seillänge oberste Lage in m O in mm P in mm Q in mm R in mm S in mm Seildurchmesser in mm Gewicht (ohne Seil) in kg
RPE 2-13 250 13,2 405 130 110 40 375 150 90 80 18 150 104 76 338 40 210 260 290 10.2 11 250 125 6 0.55 33 11.1 54 194 19 13 125 4 4 33
RPE 5-6 500 6,6 405 130 110 40 375 150 90 80 18 150 118 76 338 40 210 260 290 4.6 11 250 125 6 0.55 33 7.4 38 194 19 13 125 6 6 34
RPE 5-12 500 12,6 405 130 110 40 375 150 90 80 18 150 118 76 428 40 300 350 380 8.7 11 250 125 6 1.1 33 11.3 57 284 19 13 125 6 6 41
RPE 9-6 990 6,5 525 145 125 50 485 155 100 83 25 180 148 108 450 40 270 345 380 5.1 13 340 170 10 1.1 47.5 10.1 37 250 24 19 170 8 8 78
RPE 10-6(mit Rutschkupplung) 1000 6,5 525 145 125 50 485 155 100 83 25 180 148 108 450 40 270 345 380 5.1 13 340 170 10 1.1 47.5 10.1 37 250 24 19 170 8 8 79
RPE 20-6(mit Rutschkupplung) 2000 7,6 40 5.2 2.2 13.2 49 12 185

Name Artikelnr. Traglast in kg Hubgeschwindigkeit oberste Lage in m/min Downloads Angebot anfordern
RPE 2-13 509101-110025 250 13,2
RPE 5-6 509101-110050 500 6,6
RPE 5-12 509101-120050 500 12,6
RPE 9-6 509101-110099 990 6,5
RPE 10-6(mit Rutschkupplung) 509101-110100 1000 6,5
RPE 20-6(mit Rutschkupplung) 509101-110200 2000 7,6
