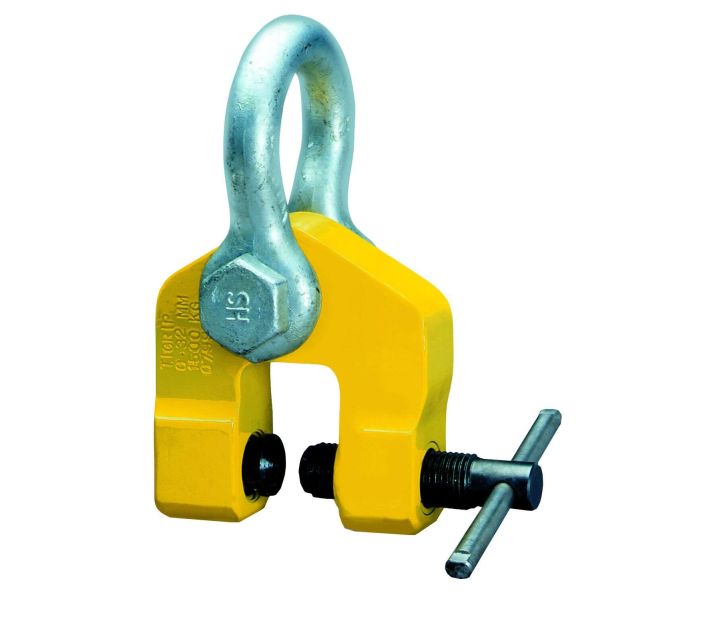

Schraubklemme Typ TSH für Vertikal- und Horizontalzug

Artikelnummer 511115-000000
Bezeichnung Tragfähigkeit: 0,75 t - 5,0 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten!

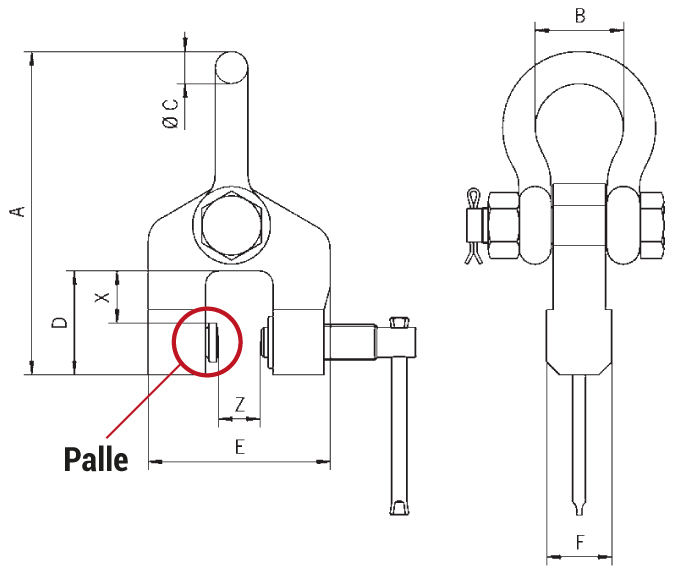

Die Schraubklemme bietet viele Einsatzmöglichkeiten. Insbesondere ist sie zum Heben, Wenden und Ziehen von Blechen, Trägern, Stahlkonstruktionen usw. geeignet. Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Transportgut angezogen ist. Mit Beginn des Kranzuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).
Name Typ Traglast in t Greifbereich Z in mm A in mm B in mm D in mm Durchmesser C in mm E in mm F in mm X in mm Gewicht pro Stück in kg
Schraubklemme Typ TSH TSH 0.75 0,75 0-30 190 52 43 19 113 35 15 3.1
Schraubklemme Typ TSH TSH 1.5 1,5 0-32 255 65 75 26 130 44 40 7.4
Schraubklemme Typ TSH TSH 2.0 2 90-140 318 74 90 30 286 60 38 14.8
Schraubklemme Typ TSH TSH 2.0S 2 50-100 318 74 90 30 246 60 38 14.5
Schraubklemme Typ TSH TSH 3.0 3 0-50 290 74 85 30 170 50 40 11.4
Schraubklemme Typ TSH TSH 5.0 5 0-80 470 130 135 50 225 72 50 27.6

Name Artikelnr. Traglast in t Greifbereich Z in mm Downloads Angebot anfordern
Schraubklemme Typ TSH 511115-008030 0,75 0-30
Schraubklemme Typ TSH 511115-015032 1,5 0-32
Schraubklemme Typ TSH 511115-020140 2 90-140
Schraubklemme Typ TSH 511115-020100 2 50-100
Schraubklemme Typ TSH 511115-030050 3 0-50
Schraubklemme Typ TSH 511115-050080 5 0-80
