Blechgreifer Typ TBS/TBSplus mit Schwenköse/Sicherheitsarretierung
Artikelnummer
511102-000000
Bezeichnung
Tragfähigkeit: 1,0 t - 10,0 t
Hinweise
Die Mindestlast beträgt 10% der angegebenen Tragfähigkeit!
Die Oberflächenhärte des Transportgutes muss unter HRC 30 liegen!
Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

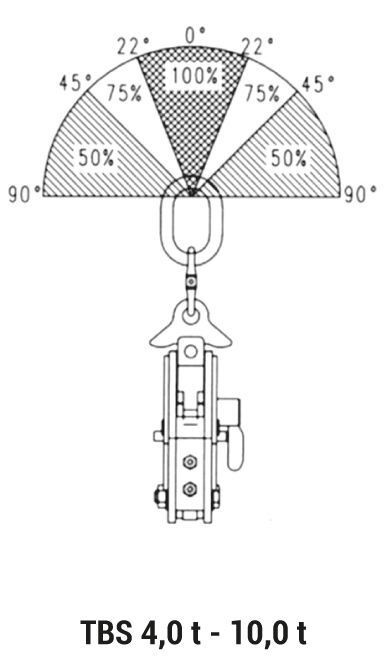

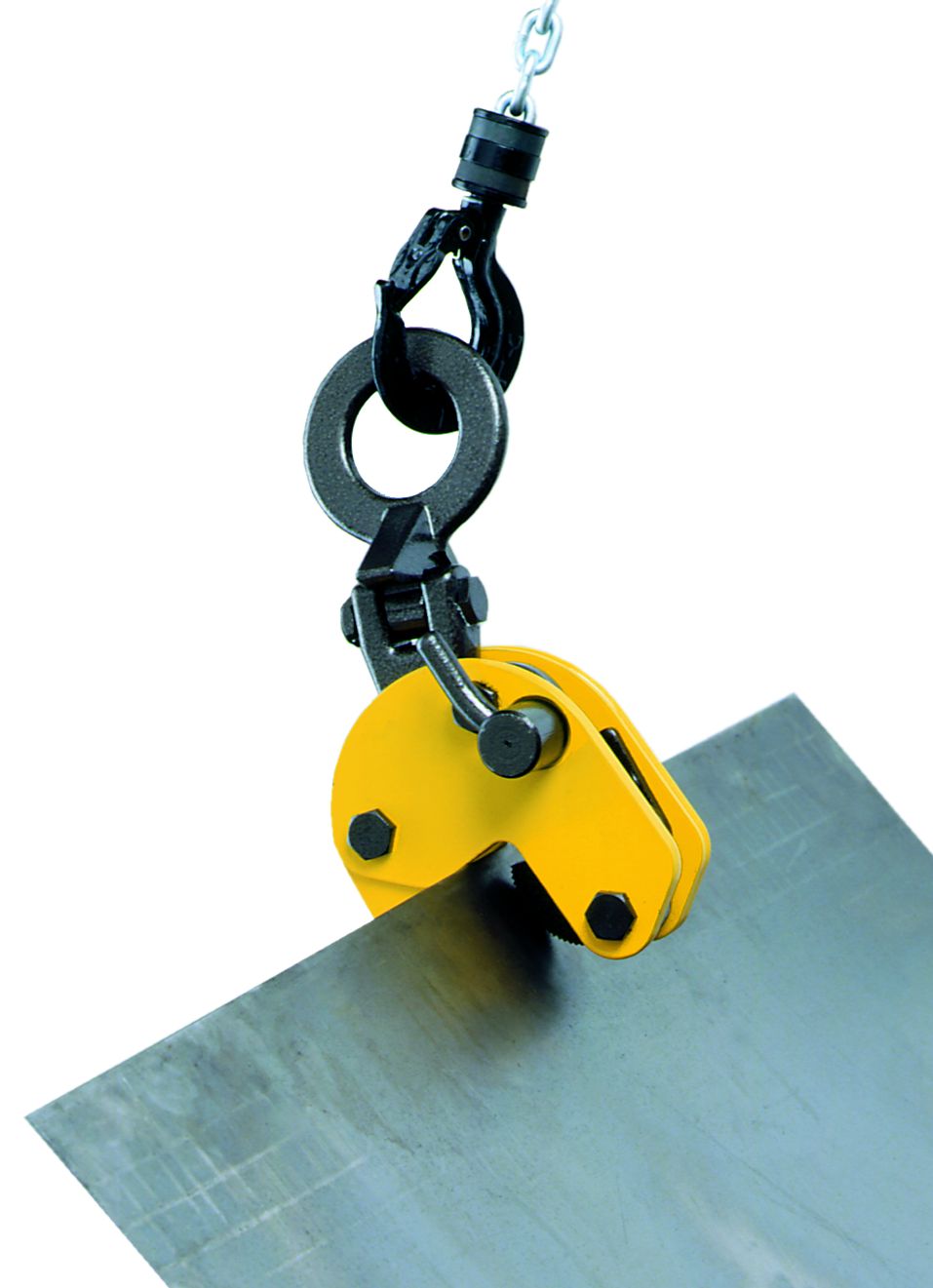

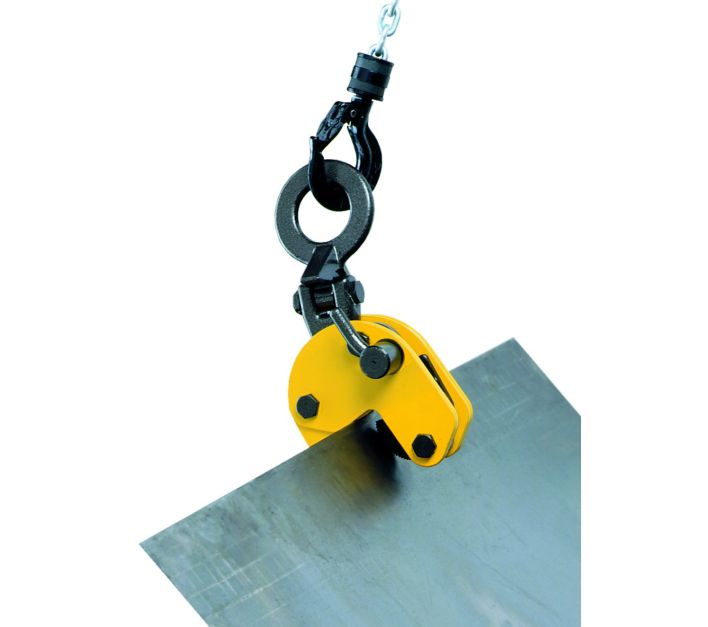

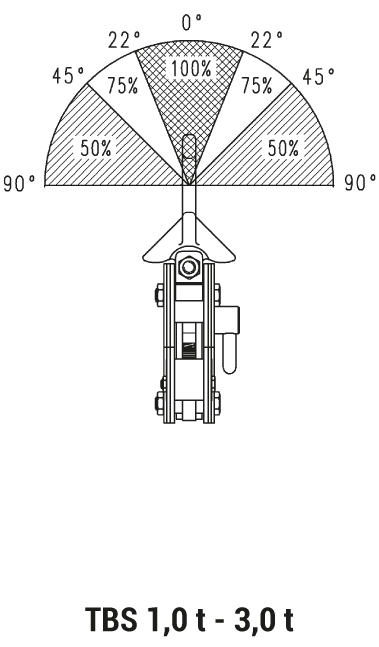

Der Greifer TBS plus mit der kardanischen Aufhängung ist in unterschiedlichen Positionen am Blech anschlagbar. Er kann aus der Horizontalen aufrichten, aus der Senkrechten ablegen oder bei seitlichem Anschlag über die Kante anheben. Durch die Gleitschrägen der Schwenköse liegt immer eine ausreichend hohe Klemmkraft vor. Hierbei reduziert sich die Tragfähigkeit entsprechend dem Traglastdiagramm. Die Schwenköse hat den zusätzlichen Vorteil, dass auch beim Schrägzug, wie er z. B. beim Transport großformatiger Bleche mittels zweistrangigen Gehänges entsteht, immer eine ausreichende Klemmkraft vorhanden ist. Ein Abrutschen oder Beschädigen des Greifers ist somit ausgeschlossen. Neben dem Transport von Blechen ist der Greifer mit Schwenköse auch für das Wenden von Stahl- und Schweißkonstruktionen hervorragend geeignet.

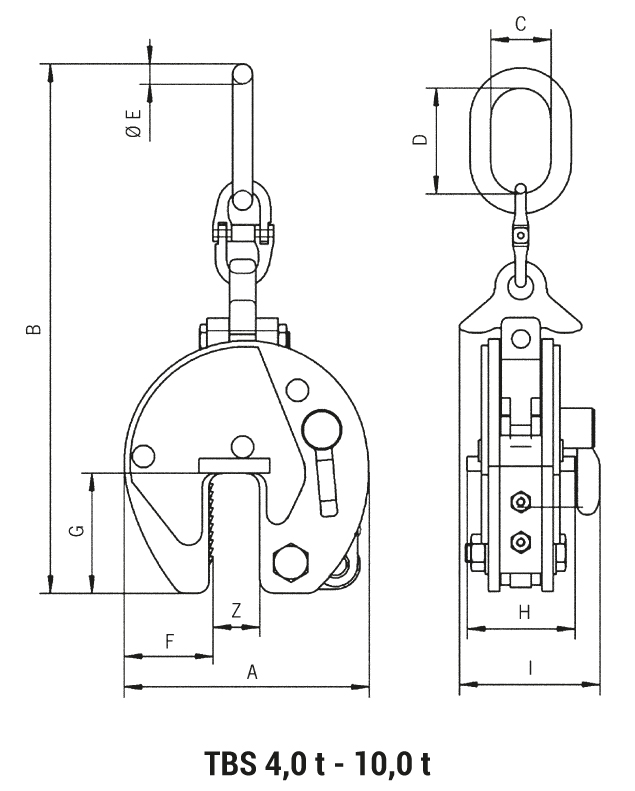

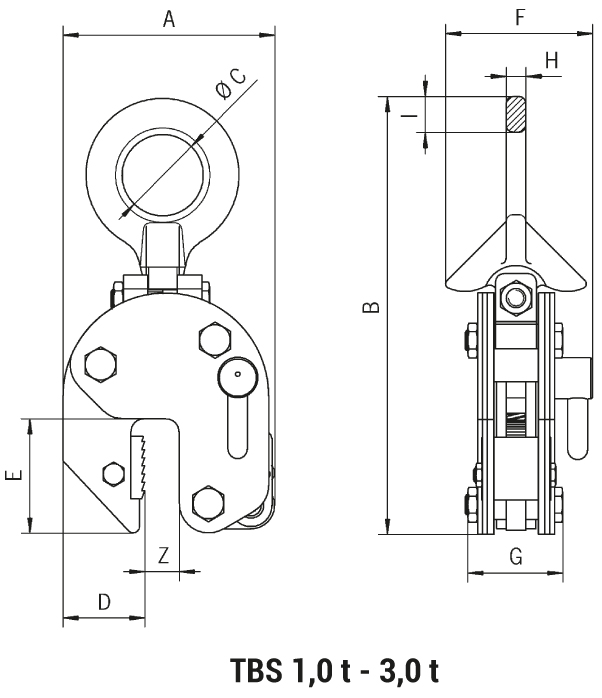

Name
Tragfähigkeit in t
Typ
A in mm
B in mm
C in mm
D in mm
E in mm
F in mm
G in mm
Greifbereich Z in mm
H in mm
I in mm
Gewicht pro Stück in kg
Blechgreifer Typ TBS/TBSplus
1
TBS 1,0 plus
126
270
50
49
70
95
63
0-20
12
23
3.2
Blechgreifer Typ TBS/TBSplus
2
TBS 2,0 plus
192
382
80
75
96
132
92
0-32
20
30
9.4
Blechgreifer Typ TBS/TBSplus
3
TBS 3,0 plus
192
382
80
75
96
132
92
0-32
20
30
9.4
Blechgreifer Typ TBS/TBSplus
4,5
TBS 4,5
292
675
90
180
27.8
95
143
0-50
135
185
34.4
Blechgreifer Typ TBS/TBSplus
6
TBS 6,0 S
292
737
95
176
27.8
95
143
0-50
137
188
38
Blechgreifer Typ TBS/TBSplus
6
TBS 6,0 L
367
785
98
180
27.8
115
143
50-100
135
188
42
Blechgreifer Typ TBS/TBSplus
8
TBS 8,0 S
292
737
98
176
27.8
95
143
0-50
136
210
39
Blechgreifer Typ TBS/TBSplus
8
TBS 8,0 L
367
785
98
180
27.8
115
143
50-100
136
210
42.4
Blechgreifer Typ TBS/TBSplus
10
TBS 10,0 S
360
903
110
195
33
125
162
0-50
170
223
68
Blechgreifer Typ TBS/TBSplus
10
TBS 10,0 L
446
921
112
195
33
168
162
50-100
170
223
80
Name
Artikelnr.
Tragfähigkeit in t
Typ
Downloads
Angebot anfordern
Blechgreifer Typ TBS/TBSplus
511102-010020
1
TBS 1,0 plus
Blechgreifer Typ TBS/TBSplus
511102-020032
2
TBS 2,0 plus
Blechgreifer Typ TBS/TBSplus
511102-030032
3
TBS 3,0 plus
Blechgreifer Typ TBS/TBSplus
511102-045050
4,5
TBS 4,5
Blechgreifer Typ TBS/TBSplus
511102-060050
6
TBS 6,0 S
Blechgreifer Typ TBS/TBSplus
511102-060100
6
TBS 6,0 L
Blechgreifer Typ TBS/TBSplus
511102-080050
8
TBS 8,0 S
Blechgreifer Typ TBS/TBSplus
511102-080100
8
TBS 8,0 L
Blechgreifer Typ TBS/TBSplus
511102-100050
10
TBS 10,0 S
Blechgreifer Typ TBS/TBSplus
511102-100100
10
TBS 10,0 L
