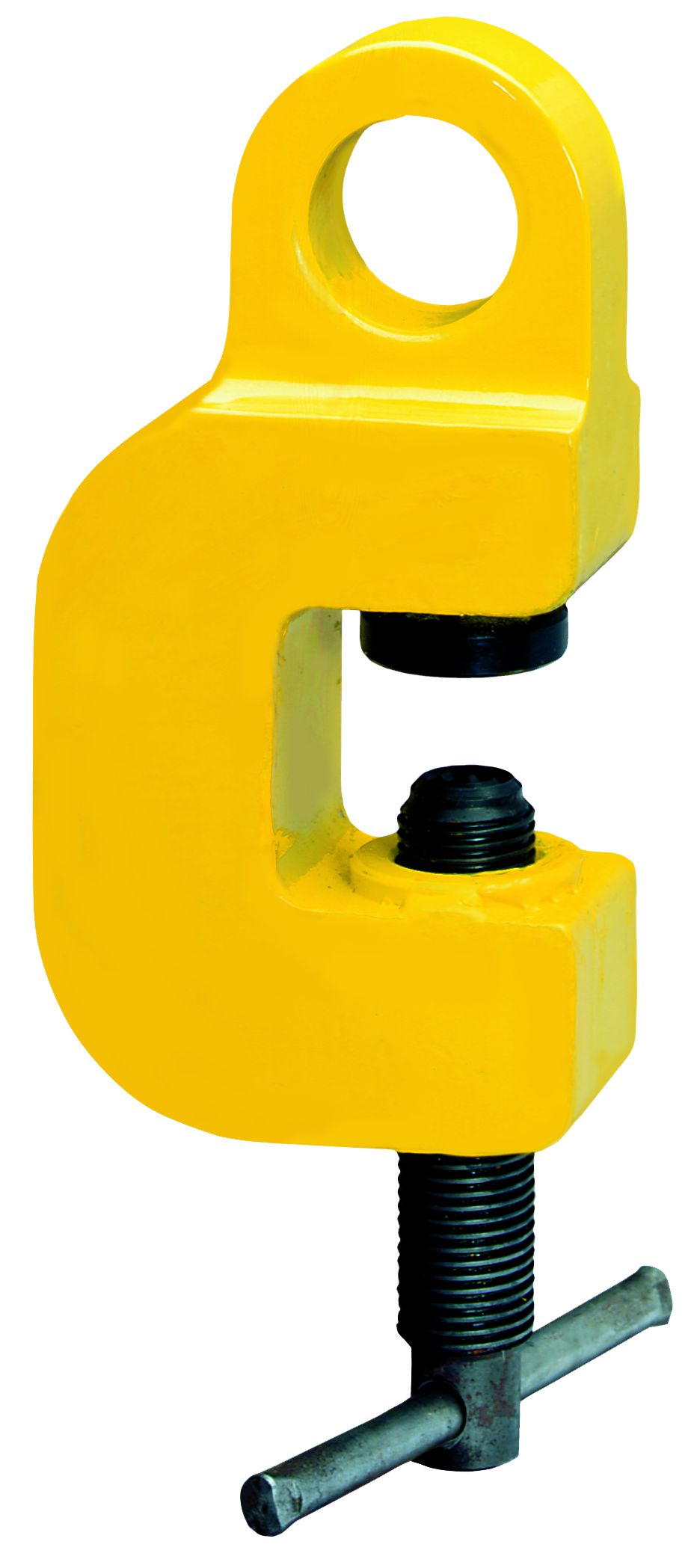

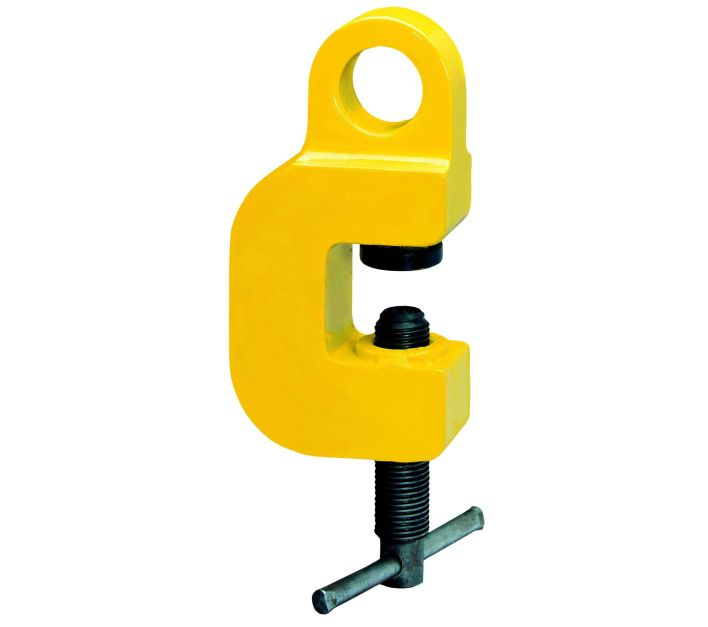

Schraubklemme Typ TSD
Artikelnummer
511114-000000
Bezeichnung
Tragfähigkeit: 1,5 t - 7,5 t
Hinweise
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten!

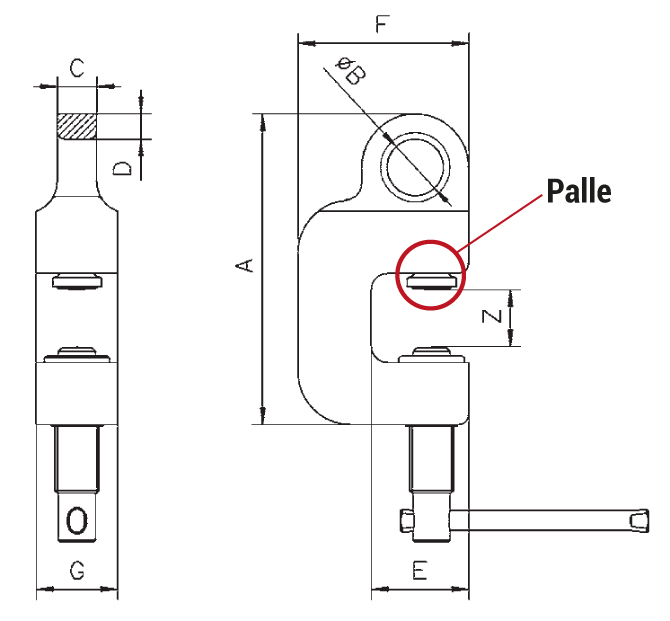

Die Schraubklemme TSD ist ein bewährtes Hilfsmittel bei Spann-, Richt- und Zugarbeiten. Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Werkstück angezogen ist. Mit Beginn des Zuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze).
Name
Typ
Traglast in t
A in mm
C in mm
D in mm
Durchmesser B in mm
E in mm
F in mm
G in mm
Greifbereich Z in mm
Gewicht pro Stück in kg
Schraubklemme Typ TSD
TSD 1.5
1,5
191
24
16
35
60
105
50
0-35
4.8
Schraubklemme Typ TSD
TSD 3.0
3
235
34
17
46
67
120
60
0-35
8.1
Schraubklemme Typ TSD
TSD 5.0
5
275
40
18
55
85
150
75
0-40
14.5
Schraubklemme Typ TSD
TSD 7.5
7,5
295
50
22
65
92
162
80
0-40
18.1
Name
Artikelnr.
Traglast in t
Downloads
Angebot anfordern
Schraubklemme Typ TSD
511114-015035
1,5
Schraubklemme Typ TSD
511114-030035
3
Schraubklemme Typ TSD
511114-050040
5
Schraubklemme Typ TSD
511114-075040
7,5
