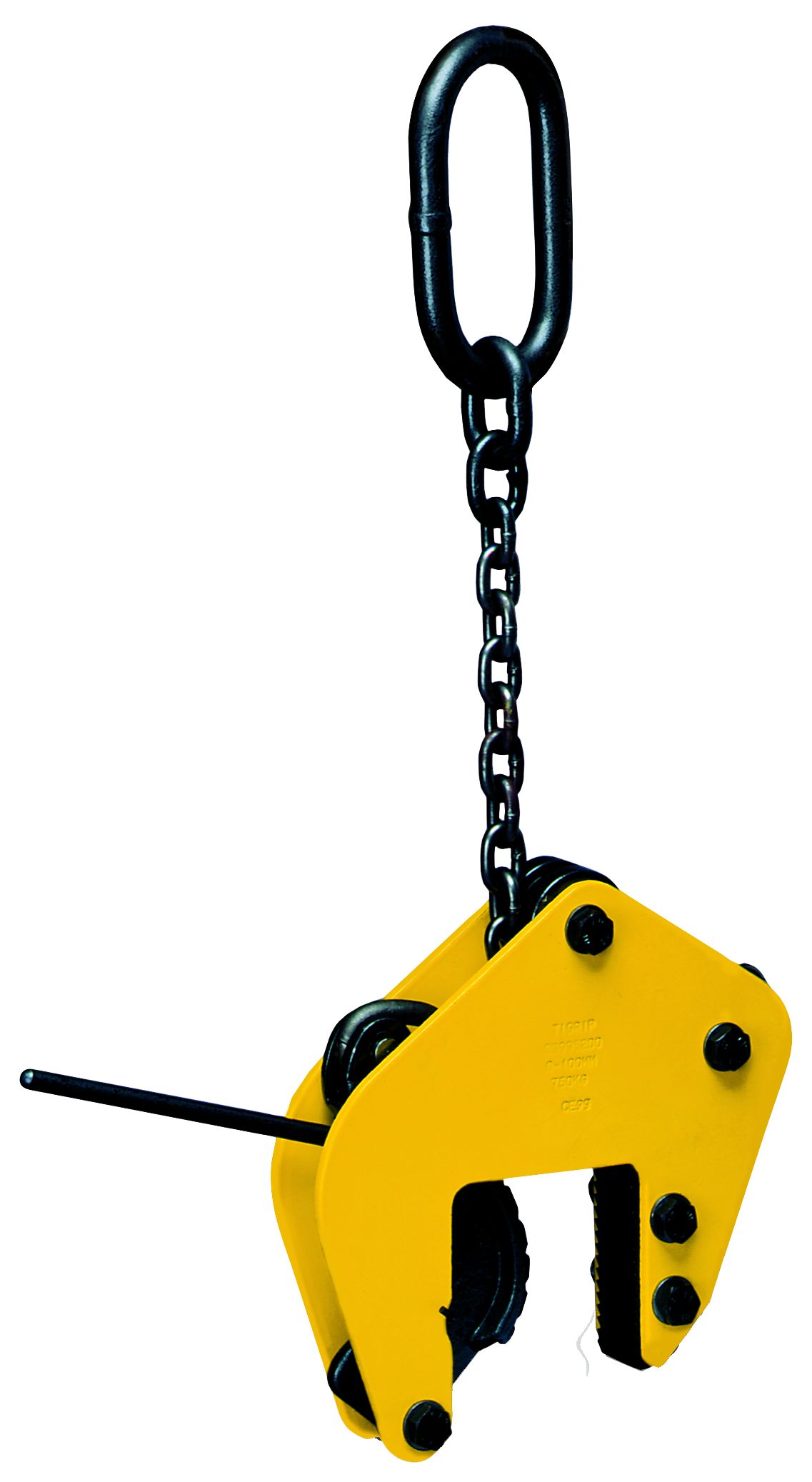

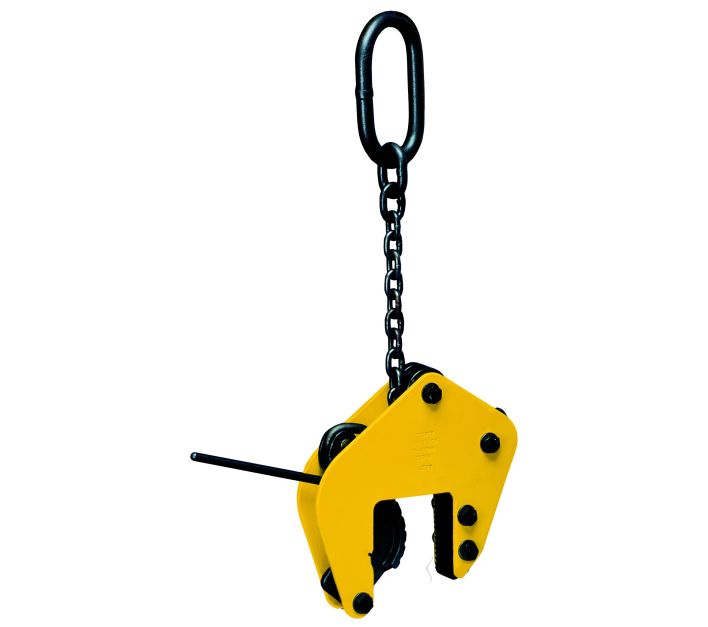

Allzweckgreifer Typ TAG/TWG

Artikelnummer	511103-000000
Bezeichnung	Tragfähigkeit: 0,35 t - 5 t

Betriebsanleitung

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Maulweite in mm

Greifbereich in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Andreas Trepte

034243/30258

andreas.trepte@voigtseil.de

Hinweise

- Typ TWG mit geringen Baumaßen für den Einsatz an schwer zugänglichen Stellen (z.B.Drehbank)
- Die Mindestlast beträgt 10% der angegebenen Tragfähigkeit!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die universell einsetzbaren Greifer TAG und TWG bringen beim Verladen und Heben von Gütern durch den Wegfall des Einsatzes von Ketten, Seilen usw. eine hohe Zeitersparnis. Der große Greifbereich ermöglicht den Einsatz für die unterschiedlichsten Transportaufgaben im Stahl- und Apparatebau, bei der Beschickung von Werkzeugmaschinen und Fertigungseinrichtungen sowie beim Schweißen und Montieren von Werkstücken aller Art. Der TWG Allzweckgreifer mit geringen Baumaßen ist besonders für den Einsatz an schwer zugänglichen Stellen (z.B. Drehbank) geeignet. Optional: Das Modell TAG ist bis 1,25 t Tragfähigkeit auch mit einem Schutzbelag auf den Klemmbacken erhältlich. Die angegebenen Greifbereiche verringern sich dadurch um 10 mm.

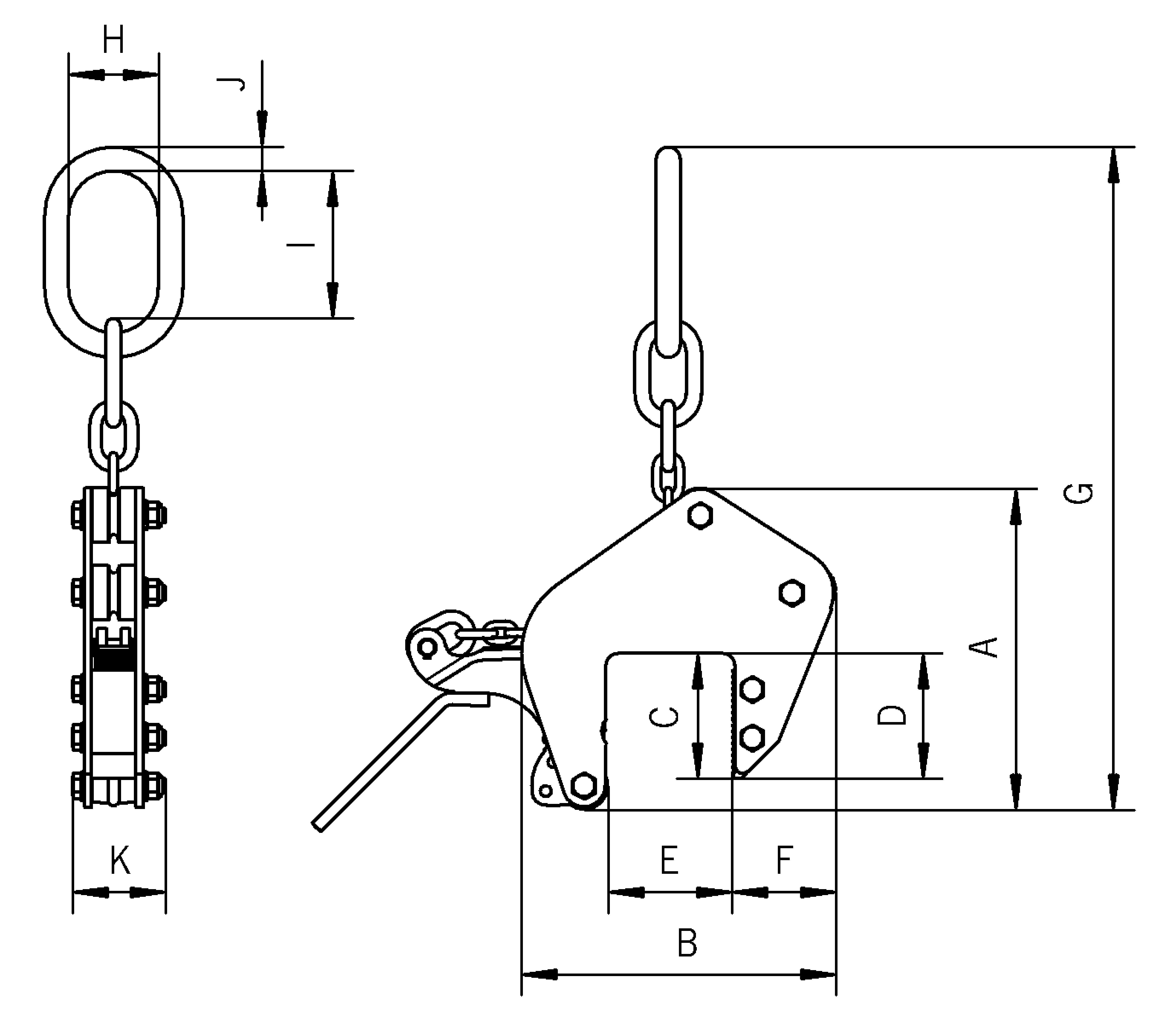

Name	Tragfähigkeit in t	Greifbereich in mm	Maulweite in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	I in mm	J in mm	K in mm	Gewicht pro Stück in kg
TAG 0,35/100	0,35	0-100	100	264	259	128	100	100	85	550	75	121	20	78	8,7
TAG 0,35/200	0,35	90-200	200	382	434	195	156	200	120	760	75	121	20	90	16,3
TAG 0,75/100	0,75	0-100	100	264	259	128	100	100	85	550	75	121	20	83	8,6
TAG 0,75/200	0,75	90-200	200	382	434	195	156	200	120	760	75	121	20	90	16,6
TAG 1,25/100	1,25	0-100	100	320	289	128	100	100	85	570	75	121	20	83	14,9
TAG 1,25/200	1,25	90-200	200	382	434	195	156	200	120	760	75	121	20	90	24,3
TAG 2,0/100	2	0-100	100	328	415	135	115	100	105	571	75	121	20	105	20,8
TAG 2,0/200	2	90-200	200	375	515	195	165	200	160	750	75	121	20	105	29,1
TAG 3,0/90	3	5-90	90	297	290	136	106	90	91	570	82	111	32	137	26,5
TAG 5,0/90	5	5-90	90	297	290	136	106	90	91	570	82	111	32	147	30,5
TAG 5,0/170	5	80-170	170	354	423	180	155	170	118	620	82	111	32	147	43,8
TWG 0,35/100	0,35	30-100	100	264	209	129	100	100	35	550	75	121	20	78	11
TWG 0,75/100	0,75	30-100	100	264	209	128	100	100	35	550	75	121	20	83	11
TWG 1,25/100	1,25	30-100	100	320	255	128	100	100	51	570	75	121	20	83	16
TWG 1,25/200	1,25	100-200	200	382	374	195	156	200	60	760	75	121	20	90	23
TWG 2,0/100	2	30-100	100	328	383	135	115	100	73	571	75	121	20	105	23

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Maulweite in mm	Greifbereich in mm	Angebot anfordern
TAG 0,35/100	511103-004100	0,35	100	0-100	Menge
TAG 0,35/200	511103-004200	0,35	200	90-200	Menge
TAG 0,75/100	511103-008100	0,75	100	0-100	Menge
TAG 0,75/200	511103-008200	0,75	200	90-200	Menge
TAG 1,25/100	511103-013100	1,25	100	0-100	Menge
TAG 1,25/200	511103-013200	1,25	200	90-200	Menge
TAG 2,0/100	511103-020100	2	100	0-100	Menge
TAG 2,0/200	511103-020200	2	200	90-200	Menge
TAG 3,0/90	511103-030090	3	90	5-90	Menge
TAG 5,0/90	511103-050090	5	90	5-90	Menge
TAG 5,0/170	511103-050170	5	170	80-170	Menge
TWG 0,35/100	511103-104100	0,35	100	30-100	Menge
TWG 0,75/100	511103-108100	0,75	100	30-100	Menge
TWG 1,25/100	511103-113100	1,25	100	30-100	Menge
TWG 1,25/200	511103-113200	1,25	200	100-200	Menge
TWG 2,0/100	511103-120100	2	100	30-100	Menge
