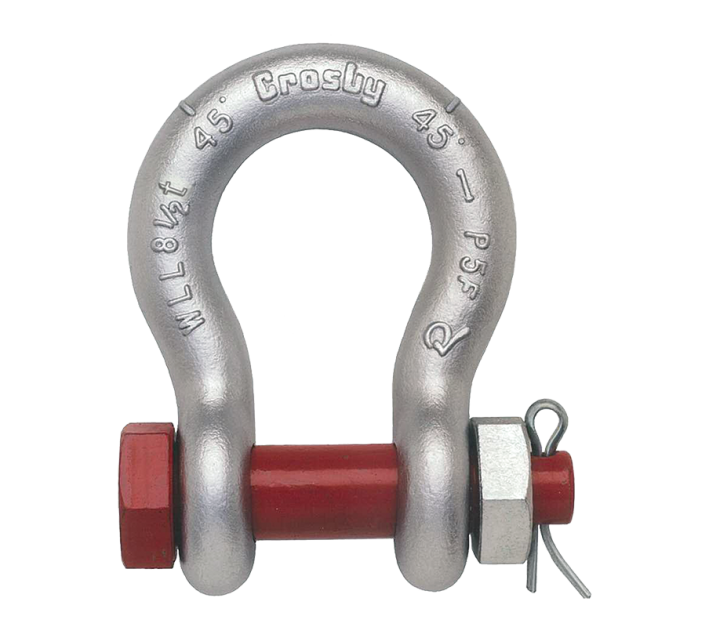

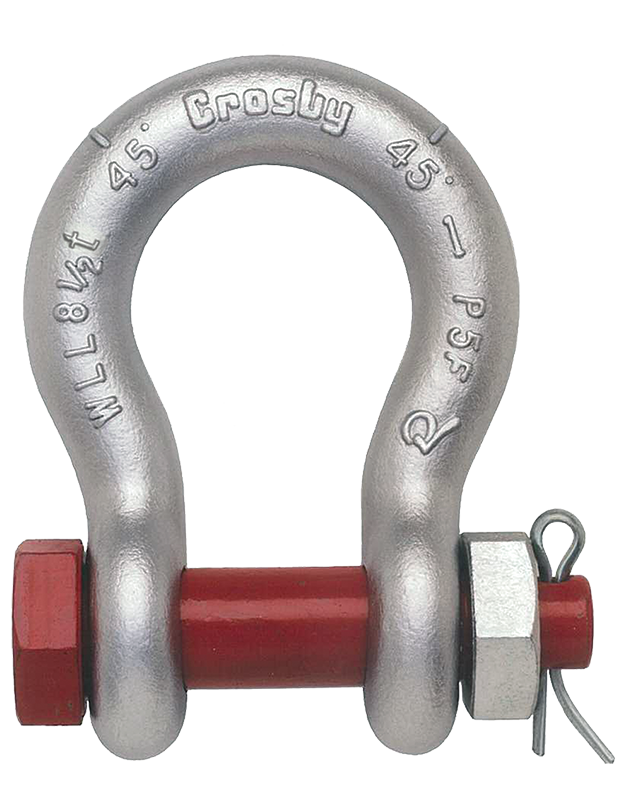

Schäkel - geschweift - AS-2130

Bezeichnung Tragfähigkeit: 0,33 t - 150 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- Schäkel mit Bolzen, Mutter und Splint - geschweift AS-2130 - jeder Schäkel mit Angabe der Tragfähigkeit - feuerverzinkt - dauerfest (0,33 t bis 55 t) - Ausführung ab 25 t mit RFID-Chips - Schäkel sind gehärtet, angelassen und erfüllen die DNV-Anforderungen bezüglich Kerbschlagzähigkeit (42 Joule bei -20°C) - Ausführungen von 0,5 - 25 t entsprechen EN 13889:2009 - Schäkel können mit Abnahmeprüfung und Zertifikaten nach verschiedenen Normen und/oder Zertifizierungsinstituten geliefert werden z.B. ABS, DNV, Lloyds (Kosten auf Anfrage) - Schäkel mit Schraubbolzen erfüllen die Leistungsanforderungen gemäß RR-C-271D Typ IVB, Grad A, Klasse 2 - jedoch mit Ausnahme der Bestimmungen, die vom Auftraggeber erfüllt werden müssen - Schäkel erfüllen und übertreffen alle Anforderungen der Norm ASME B30.26, einschließlich Kennzeichnung, Duktilität, Sicherheitsfaktor, Prüflast und Temperatur, darüber hinaus weitere kritische Leistungsanforderungen, die in dieser Norm nicht enthalten sind, z.B. Dauerfestigkeit, Kerbschlagzähigkeit und Rückverfolgbarkeit der Werkstoffcharge - Typzulassung und Zertifizierung nach ABS 2006 Steel Vessel Rules 1-1-17.7 (Bestimmung für Stahlschiffe) und ABS Guide for Certification of Cranes (ABS-Richtlinie für die Zertifizierung von Kränen) - Einsatztemperaturen: -40°C bis +204°C - Hinweis: Die maximale Prüflast beträgt 200% der Tragfähigkeit. Die minimale Bruchlast beträgt 600% der Tragfähigkeit.

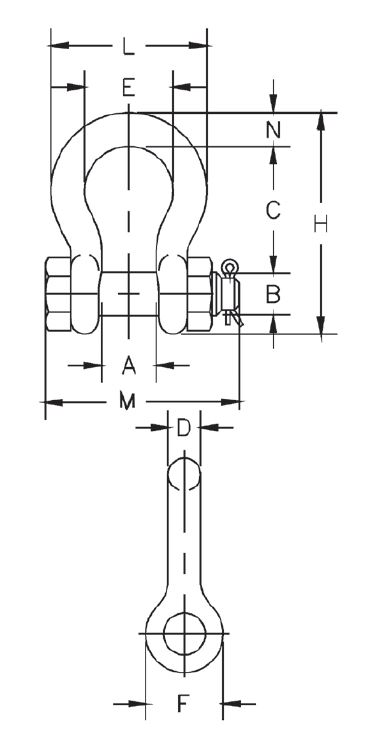

Name Tragfähigkeit in t A in mm B in mm C in mm D in mm E in mm F in mm G in mm H in mm M in mm P in mm Gewicht pro Stück in kg
Schäkel - geschweift - AS-2130 0,33 10 6 22 5 15 14 25 37 33 5 0,03
Schäkel - geschweift - AS-2130 0,5 12 8 29 6 20 16 33 47 40 6 0,05
Schäkel - geschweift - AS-2130 0,75 14 10 31 8 21 19 37 53 46 8 0,1
Schäkel - geschweift - AS-2130 1 17 11 37 10 26 23 46 64 55 10 0,15
Schäkel - geschweift - AS-2130 1,5 19 13 43 11 30 27 52 74 64 11 0,22
Schäkel - geschweift - AS-2130 2 21 16 48 13 33 30 59 84 71 13 0,36
Schäkel - geschweift - AS-2130 3,25 27 20 61 16 43 38 75 106 90 18 0,76
Schäkel - geschweift - AS-2130 4,75 32 23 72 19 51 46 89 126 105 21 1,23
Schäkel - geschweift - AS-2130 6,5 37 26 84 22 58 53 103 148 122 25 1,79
Schäkel - geschweift - AS-2130 8,5 43 29 96 25 68 61 119 167 137 27 2,57
Schäkel - geschweift - AS-2130 9,5 46 32 108 30 74 69 131 190 150 32 3,75
Schäkel - geschweift - AS-2130 12 52 36 119 33 83 76 146 210 170 35 5,31
Schäkel - geschweift - AS-2130 13,5 57 39 133 36 92 84 162 233 183 38 7,18
Schäkel - geschweift - AS-2130 17 61 42 146 39 99 92 176 254 196 41 8,62
Schäkel - geschweift - AS-2130 25 73 52 178 47 127 106 225 313 245 57 15,4
Schäkel - geschweift - AS-2130 35 83 59 197 53 146 122 258 347 274 61 23,7
Schäkel - geschweift - AS-2130 55 105 71 267 69 187 148 324 455 344 80 46,3
Schäkel - geschweift - AS-2130 85 127 84 330 79 200 165 371 546 384 92 83,8
Schäkel - geschweift - AS-2130 120 133 96 371 92 229 203 432 632 432 111 120
Schäkel - geschweift - AS-2130 150 140 108 368 102 254 229 457 632 457 116 153

Name Artikelnr. Tragfähigkeit in t Downloads Angebot anfordern
Schäkel - geschweift - AS-2130 107154-300033 0,33
Schäkel - geschweift - AS-2130 107154-300050 0,5
Schäkel - geschweift - AS-2130 107154-300075 0,75
Schäkel - geschweift - AS-2130 107154-300100 1
Schäkel - geschweift - AS-2130 107154-300150 1,5
Schäkel - geschweift - AS-2130 107154-300200 2
Schäkel - geschweift - AS-2130 107154-300325 3,25
Schäkel - geschweift - AS-2130 107154-300475 4,75
Schäkel - geschweift - AS-2130 107154-300650 6,5
Schäkel - geschweift - AS-2130 107154-300850 8,5
Schäkel - geschweift - AS-2130 107154-300950 9,5
Schäkel - geschweift - AS-2130 107154-301200 12
Schäkel - geschweift - AS-2130 107154-301350 13,5
Schäkel - geschweift - AS-2130 107154-301700 17
Schäkel - geschweift - AS-2130 107154-302500 25
Schäkel - geschweift - AS-2130 107154-303500 35
Schäkel - geschweift - AS-2130 107154-305500 55
Schäkel - geschweift - AS-2130 107154-308500 85
Schäkel - geschweift - AS-2130 107154-312000 120
Schäkel - geschweift - AS-2130 107154-315000 150
