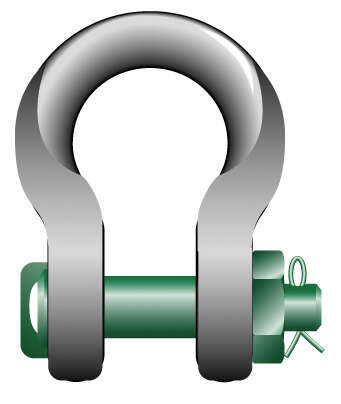

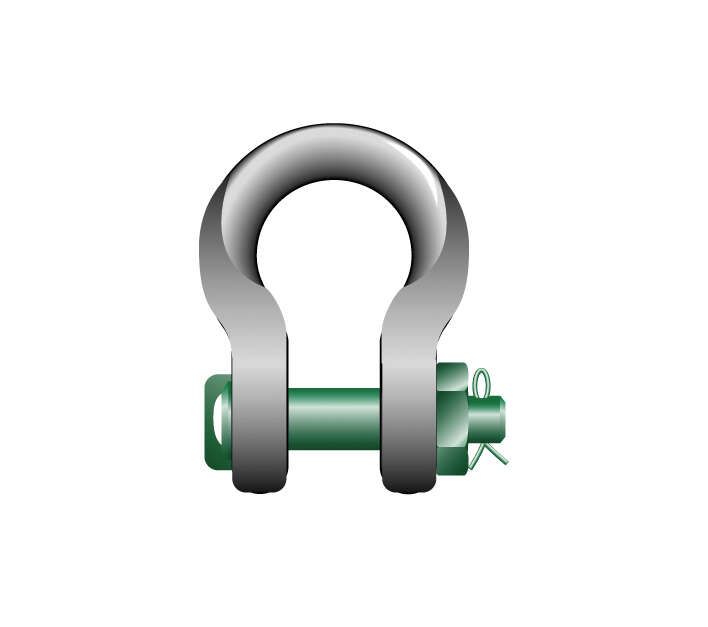

Schäkel mit extra breitem Schäkelkörper - geschweifte Ausführung

Artikelnummer 107151-100000
Bezeichnung Tragfähigkeit: 7,0 t - 1550 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

- mit extra breitem Schäkelkörper - mit Sicherheitsbolzen, Mutter und Splint - Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet - Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL - Oberflächenbehandlung: Bügel silber lackiert, Bolzen grün lackiert - Breitkörper oder Slingschäkel werden bei großen Rundschlingen, Grummets oder Drahtseilen eingesetzt, um deren Wirkungsgrad zu erhöhen und die Lebensdauer zu verlängern, z.B. bei scharfen Kanten - scharfe Kanten liegen vor, wenn der Radius der Kante kleiner als der Seildurchmesser ist

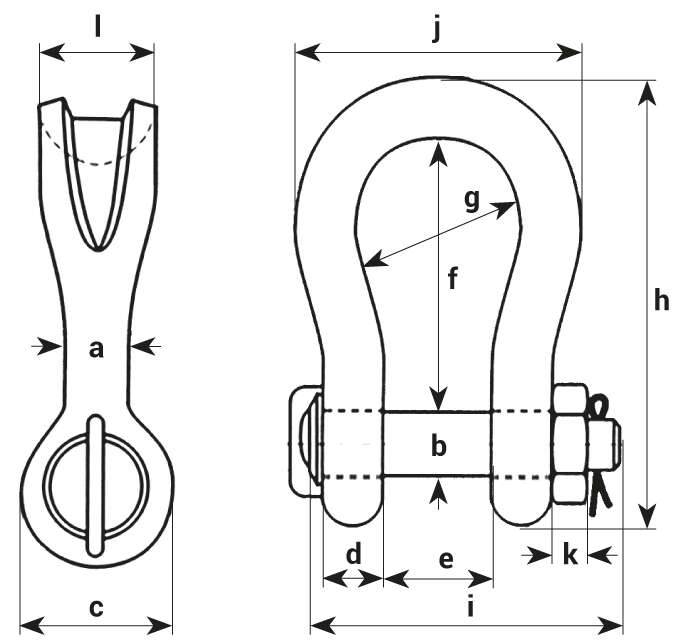

Name WLL in t a in mm b in mm c in mm d in mm e in mm f in mm g in mm h in mm i in mm j in mm k in mm l in mm Gewicht pro Stück in kg
Schäkel - geschweifte Ausführung 7 22 22 46 19 32 96 64 153 115 110 19 41 2
Schäkel - geschweifte Ausführung 12,5 28 28 61 25 44 121 82 197 151 146 24 54 4
Schäkel - geschweifte Ausführung 18 35 35 69 30 54 148 102 239 175 180 29 64 7
Schäkel - geschweifte Ausführung 30 40 42 90 35 69 165 126 279 211 200 34 79 13
Schäkel - geschweifte Ausführung 40 55 51 109 45 84 199 140 331 252 235 38 97 21
Schäkel - geschweifte Ausführung 55 60 57 115 55 90 240 160 389 299 270 45 100 30
Schäkel - geschweifte Ausführung 75 68 70 125 54 110 290 185 473 317 317 40 120 45
Schäkel - geschweifte Ausführung 125 85 80 154 85 137 366 220 583 413 390 40 150 84
Schäkel - geschweifte Ausführung 150 94 95 179 89 147 391 253 645 445 434 50 170 117
Schäkel - geschweifte Ausführung 200 110 105 199 100 158 481 280 759 480 482 50 205 179
Schäkel - geschweifte Ausführung 250 126 120 227 110 179 542 300 859 535 530 60 240 260
Schäkel - geschweifte Ausführung 300 135 134 245 122 195 601 350 947 590 620 70 265 350
Schäkel - geschweifte Ausführung 400 160 160 293 145 231 576 370 985 675 690 80 320 580
Schäkel - geschweifte Ausführung 500 170 180 328 160 263 681 450 1131 748 790 90 339 780
Schäkel - geschweifte Ausführung 600 190 200 348 170 289 741 490 1234 809 865 100 370 980
Schäkel - geschweifte Ausführung 700 200 215 392 190 315 751 540 1284 879 901 100 400 1360
Schäkel - geschweifte Ausführung 800 218 230 420 200 342 851 554 1426 942 947 110 420 1430
Schäkel - geschweifte Ausführung 900 242 255 466 220 368 851 580 1488 1023 1023 120 440 1650
Schäkel - geschweifte Ausführung 1000 260 270 490 240 399 851 614 1532 1103 1107 120 460 2970
Schäkel - geschweifte Ausführung 1250 285 300 510 260 452 931 650 1666 1227 1282 150 530 3700
Schäkel - geschweifte Ausführung 1550 285 320 550 280 483 950 680 1710 1300 1253 150 560 4000

Name Artikelnr. WLL in t Downloads Angebot anfordern
Schäkel - geschweifte Ausführung 107151-100070 7
Schäkel - geschweifte Ausführung 107151-100125 12,5
Schäkel - geschweifte Ausführung 107151-100180 18
Schäkel - geschweifte Ausführung 107151-100300 30
Schäkel - geschweifte Ausführung 107151-100400 40
Schäkel - geschweifte Ausführung 107151-100550 55
Schäkel - geschweifte Ausführung 107151-100750 75
Schäkel - geschweifte Ausführung 107151-101250 125
Schäkel - geschweifte Ausführung 107151-101500 150
Schäkel - geschweifte Ausführung 107151-102000 200
Schäkel - geschweifte Ausführung 107151-102500 250
Schäkel - geschweifte Ausführung 107151-103000 300
Schäkel - geschweifte Ausführung 107151-104000 400
Schäkel - geschweifte Ausführung 107151-105000 500
Schäkel - geschweifte Ausführung 107151-106000 600
Schäkel - geschweifte Ausführung 107151-107000 700
Schäkel - geschweifte Ausführung 107151-108000 800
Schäkel - geschweifte Ausführung 107151-109000 900
Schäkel - geschweifte Ausführung 107151-110000 1000
Schäkel - geschweifte Ausführung 107151-112500 1250
Schäkel - geschweifte Ausführung 107151-115500 1550
