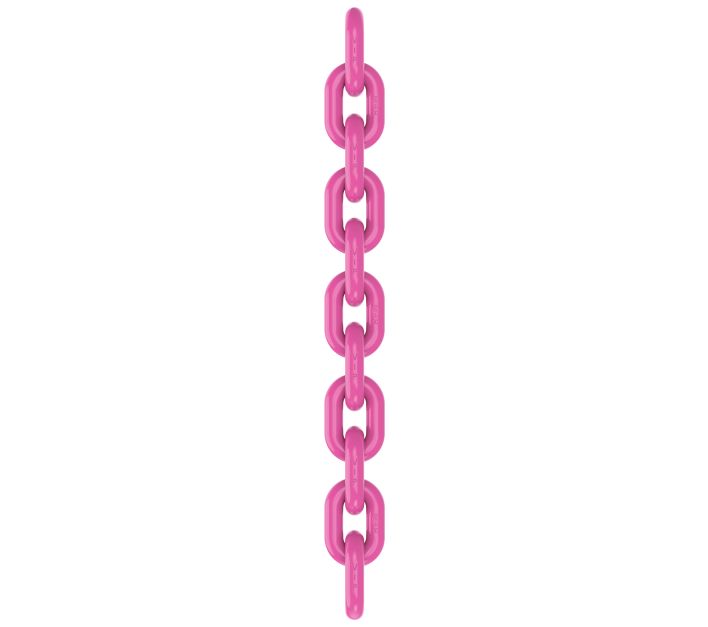

RUD VIP-Rundstahlkette VMK Güteklasse 10

Artikelnummer	204301

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser A in mm

Länge in m

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Oberfläche: Duplexschutz = Vorbehandlung und Pinkpulverbeschichtung - die Qualität der Beschichtung entspricht einer galvanischen Verzinkung - Stempelung: VIP-Kennzeichnung in jedem Kettengliedrücken, Fertigungsnummer und BG-Zulassung

Name	Tragfähigkeit in t	Kettendurchmesser A in mm	innere Breite B in mm	Teilung T in mm	Gewicht pro m in kg
VMK 4x12	0,63	4	5,2	12	0,38
VMK 6x18	1,5	6	7,8	18	0,91
VMK 8x24	2,5	8	10	24	1,57
VMK 10x30	4	10	13	30	2,45
VMK 13x39	6,7	13	17	39	4,04
VMK 16x48	10	16	21	48	6,02
VMK 20x60	16	20	26	60	9,79
VMK 22x66	20	22	29	66	12,31
VMK 28x84	31,5	28	37	84	18,6

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser A in mm	Downloads	Angebot anfordern
VMK 4x12	7984399	0,63	4	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 6x18	7100477	1,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 8x24	7100478	2,5	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 10x30	7100479	4	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 13x39	7100480	6,7	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 16x48	7100481	10	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 20x60	7983689	16	20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 22x66	7100482	20	22	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VMK 28x84	7900670	31,5	28	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Betriebsanleitung Datenblatt	Menge
