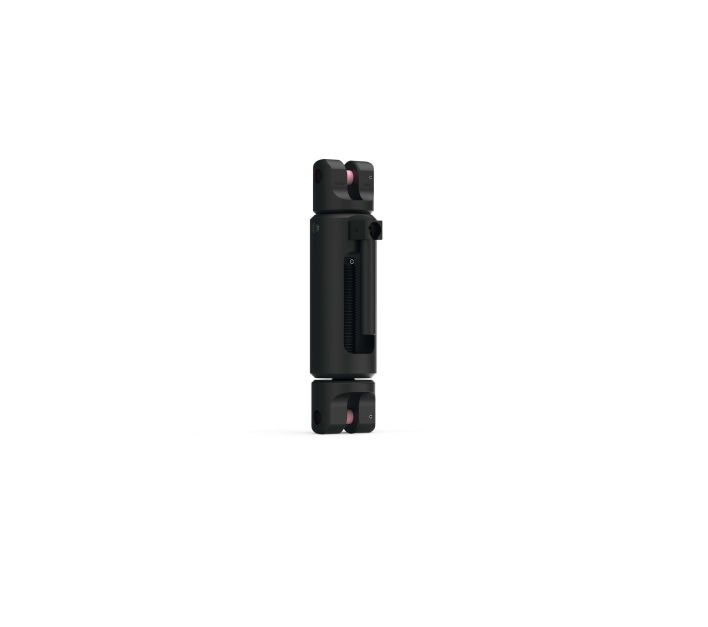

RUD VIP-Längeneinstellung VLE von Kettensträngen

Artikelnummer	204345

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- für exakten Längenausgleich bei Kettengehängen mit Ø20, Ø22 und Ø28 mm - durch Gewinde über umklappbaren Hebel mm-genau längeneinstellbar - unter Belastung ist nur ein Ablassen (Verlängern) möglich - Grobverkürzung mit Multiklaue - beidseitig mit Gabelkopfanschluss - Verbindungsbolzen und Sicherungsstifte sind vormontiert

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	T in mm	Gewicht/Stk in kg
VLE 20	16	20	503	140	110	-	363	20,83
VLE 22	20	22	503	140	110	-	363	20,85
VLE 28	31,5	28	650	175	138	120	478	44

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
VLE 20	7997322	16	20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VLE 22	7994668	20	22	Betriebsanleitung Datenblatt	Menge
VLE 28	7900772	31,5	28	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
