RUD VIP-Anbauhaken VCGH-G

Artikelnummer	204361

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

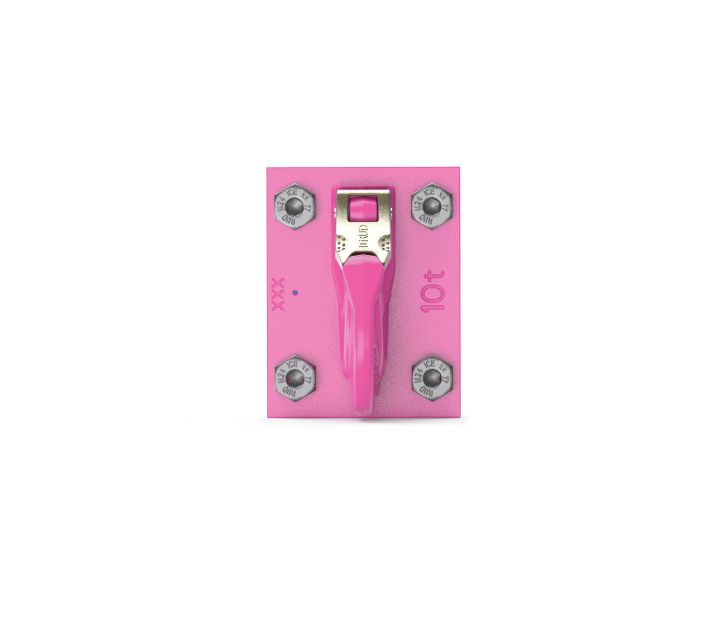

- kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement - ICE-Bolt aus Patentstahl, höhere Zähigkeit, damit höhere Biegefestigkeit sowie geringerer Verschleiß - patentierte Markierungen zur einfachen Feststellung der Ablegereife - robuste geschmiedete Sicherungsklappe - Montage mit Gabel-, Ring- bzw. Innensechskantschlüssel möglich

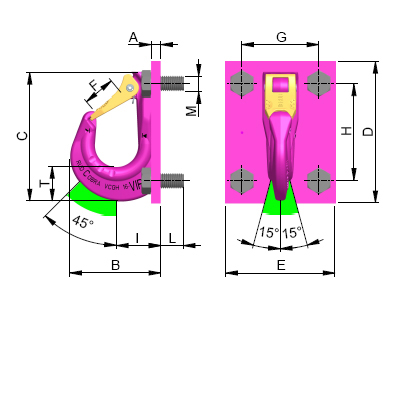

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	I in mm	L in mm	T in mm	Gewicht/Stk in kg
VCGH-G 16	10	4 x M24	15	800	141	200	220	170	48	120	150	70	35	49	8,49
VCGH-G 20	16	6 x M24	20	800	187	272	288	210	63	150	110	87	30	69	18
VCGH-G 22	20	6 x M24	20	950	196	276	292	240	63	150	110	92	30	74	18,9

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
VCGH-G 16	7984048	10	4 x M24	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VCGH-G 20	7984311	16	6 x M24	CAD Datei (.dxf) Betriebsanleitung Datenblatt	Menge
VCGH-G 22	7984313	20	6 x M24	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
