RUD VIP-Anbauhaken VABH-B

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

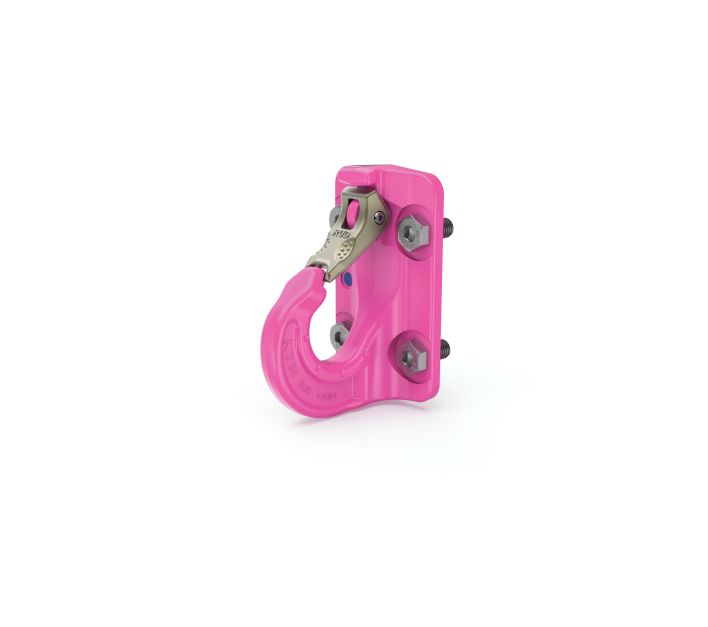

Produktdetails

- kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches VE - ICE-Bolt aus Patentstahl, höhere Zähigkeit, damit höhere Biegefestigkeit sowie geringerer Verschleiß - patentierte Markierungen zur einfachen Feststellung der Ablegereife - robuste geschmiedete Sicherungsklappe - Montage mit Gabel-, Ring- bzw. Innensechskantschlüssel möglich

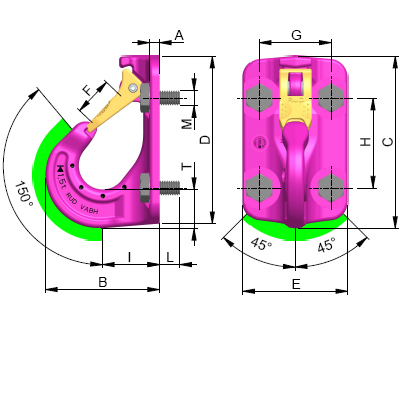

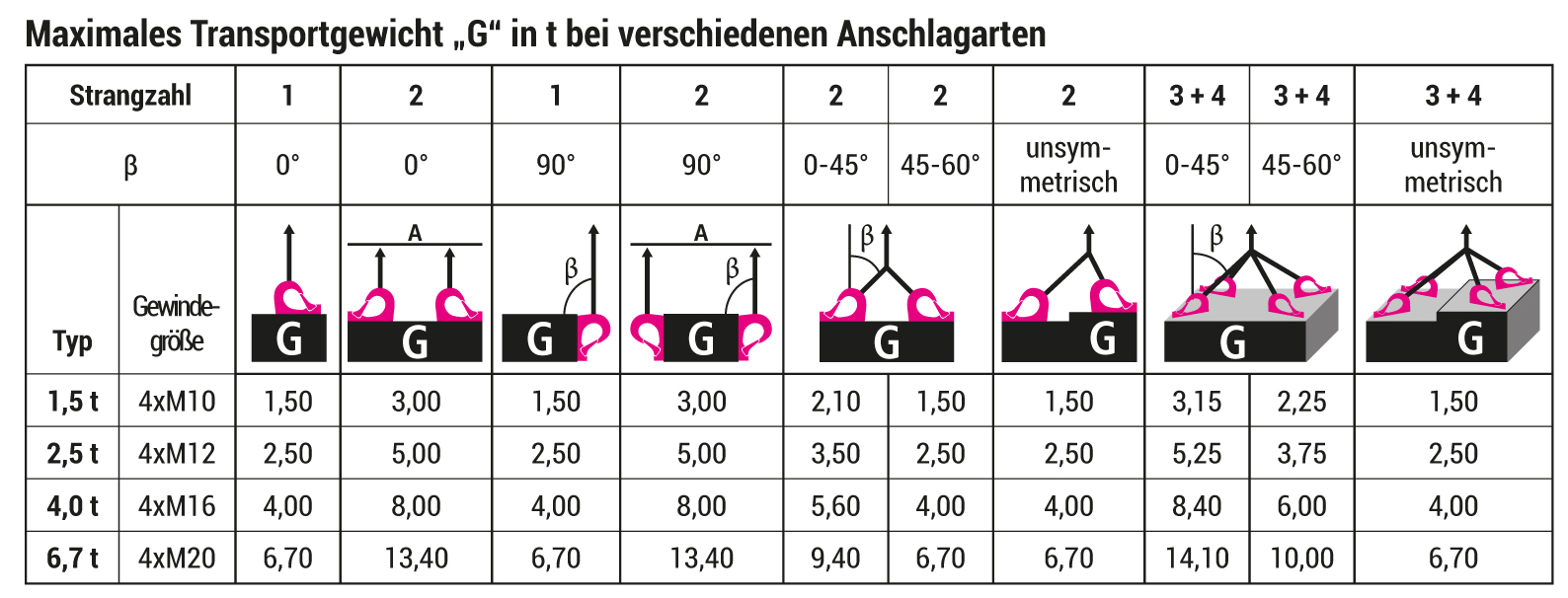

Name	WLL in t	Gewinde M	A in mm	Anzugsmoment in Nm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	I in mm	L in mm	T in mm	Gewicht/Stk in kg
VABH-B-1,5t	1,5	4 x M10	6,5	55	76	115	111	70	26	48	60	38	13,5	26	0,78
VABH-B-2,5t	2,5	4 x M12	7,5	100	98	148	143	85	31,5	60	75	49	18	33	1,73
VABH-B-4,0t	4	4 x M16	11	240	119	168	164	104	35	70	90	59	25	40	3
VABH-B-6,7t	6,7	4 x M20	13	450	147	205	200	120	40	85	110	70	28	51	5,58

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
VABH-B-1,5t	7991205	1,5	4 x M10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VABH-B-2,5t	7991206	2,5	4 x M12	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VABH-B-4,0t	7991207	4	4 x M16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VABH-B-6,7t	8502238	6,7	4 x M20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
