RUD INOX-STAR® - Ringschraube -rostfrei

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

L in mm

M Gewinde

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Christian Zander

034243/30247

christian.zander@voigtseil.de

Hinweise

weitere Produktvarianten:

- metrisches Regelgewinde (DIN EN 13)
- Weitere wichtige RUD-spezifische Informationen und Besonderheiten in Betriebsanleitung beachten!

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

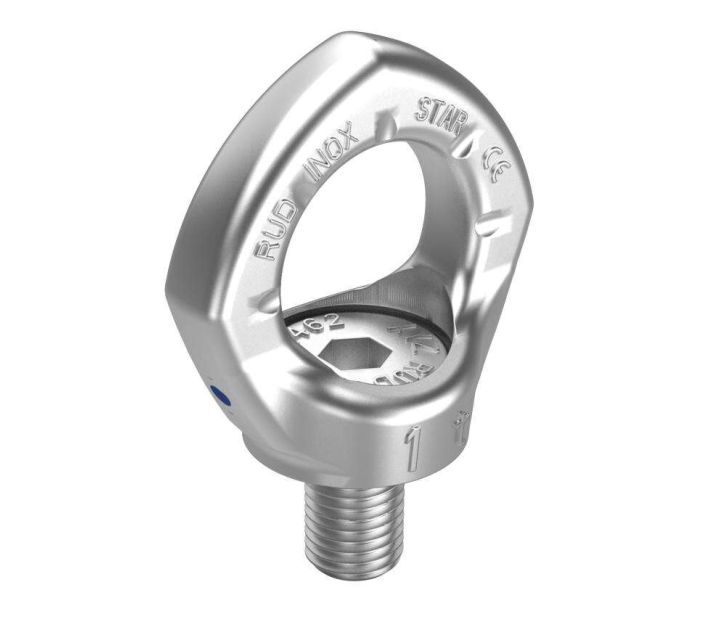

- Ringkörper und Schraube aus Duplexstahl 1.4462 (hohe Beständigkeit im Meerwasser und in Umgebungen mit hoher Chlor-Ionen-Konzentration) - durch Penta-Form deutliche Unterscheidung zu herkömmlichen Hebeösen - Anschlagpunkt 360° drehbar für einfaches Einstellen in Lastrichtung - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung - deutliche Kennzeichnung am Schraubenkopf: RUD, Gewindegröße, Charge, ICE - variable Schraubenlänge für Einsatz in Gewinde- und Durchgangsbohrungen lieferbar - schnelle und einfache Montage - handfestes Anziehen mit entsprechendem Schlüssel für einmaligen Transportvorgang ausreichend - für dauerhafte Befestigung und wiederkehrende Hebevorgänge ist zur Aufbringung des erforderlichen Drehmoments ein Spezialsteckschlüssel für einen handelsüblichen Drehmomentschlüssel lieferbar - Bauteil entspricht den Prüfgrundsätzen der DGUV „GS-OA-15-04“

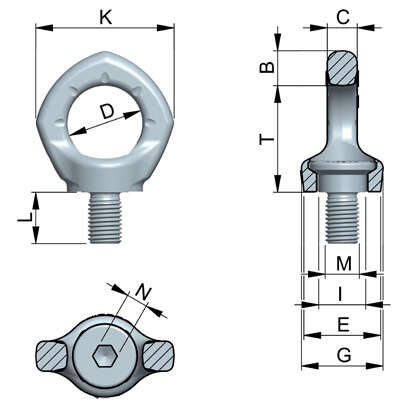

Name	WLL in t	L in mm	M Gewinde	B in mm	C in mm	D in mm	E in mm	G in mm	I in mm	K in mm	N in mm	T in mm	Gewicht/Stk in kg
INOX-STAR-M12	0,5	18	M12	14	12	30	30	32	20	56	8	43	0,19
INOX-STAR-M16	1	24	M16	16	14	35	36	38	23,5	65	10	50	0,31
INOX-STAR-M20	2	30	M20	19	16	40	42	47	29	74	12	57	0,53
INOX-STAR-M24	2,5	36	M24	24	19	48	50	56	35	92	14	69	0,92
INOX-STAR-M12 L=50	0,5	50	M12	14	12	30	30	32	20	56	8	43	0,22
INOX-STAR-M20 L=60	2	60	M20	19	16	40	42	47	29	74	12	57	0,6

Varianten

Name	Artikelnr.	WLL in t	L in mm	M Gewinde	Downloads	Angebot anfordern
INOX-STAR-M12	7993835	0,5	18	M12	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
INOX-STAR-M16	7993836	1	24	M16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
INOX-STAR-M20	7993837	2	30	M20	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
INOX-STAR-M24	7993838	2,5	36	M24	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
INOX-STAR-M12 L=50	7997822	0,5	50	M12	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
INOX-STAR-M20 L=60	7998714	2	60	M20	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
