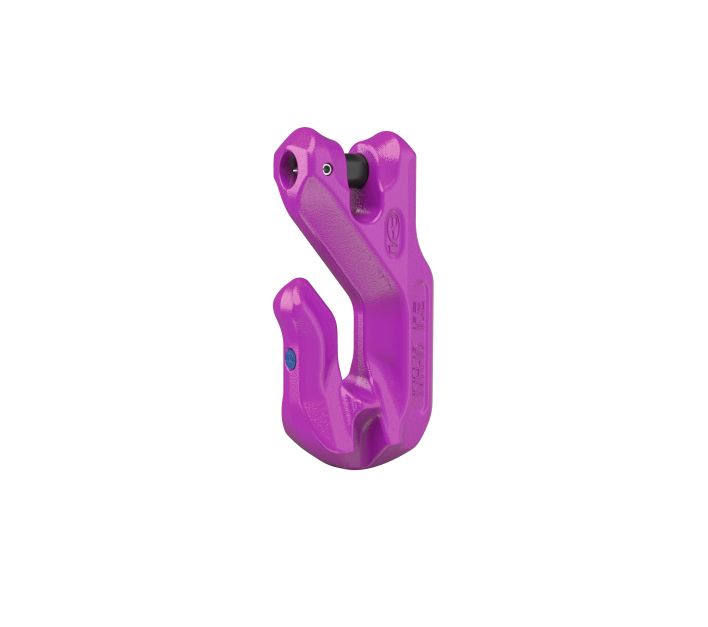

RUD ICE-Verkürzungshaken IVH

Artikelnummer	204218

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- entsprechend der Norm 5692 für Verkürzungsbauteile - keine Reduzierung der ICE-Tragfähigkeit - verbreiterte Hakenspitze gegen unsachgemäße Anwendung z.B. falsches Einhängen der Kette - abgewinkelte Einführöffnung schützt vor Herausfallen der Kette

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
IVH-6	1,8	6	34	18	20	44	7,5	22	53	0,27
IVH-8	3	8	43	24	26	55	9,5	29	67	0,56
IVH-10	5	10	55	30	34	71	12	38	86	1,21
IVH-13	8	13	70	38	43	90	15	48	105	2,45
IVH-16	12,5	16	86	47	53	110	18	66	128	4,67

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IVH-6	7900129	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IVH-8	7900133	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IVH-10	7900134	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IVH-13	7900136	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IVH-16	7900138	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
