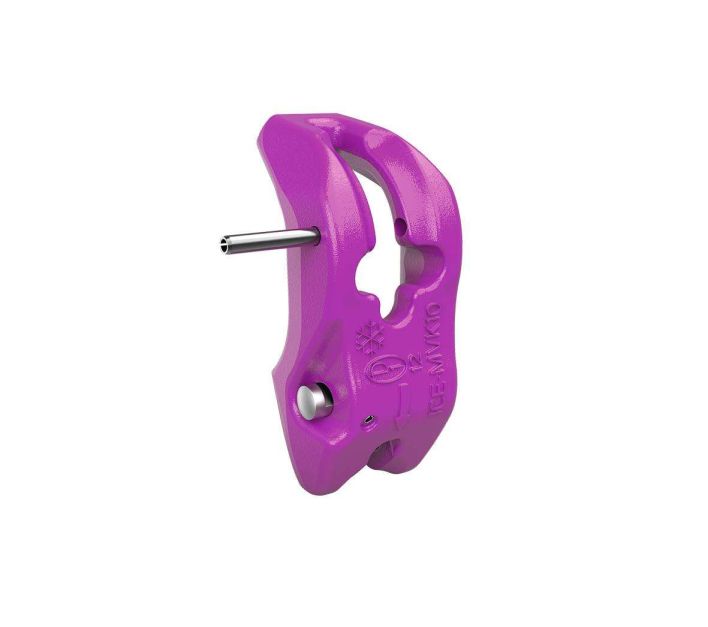

RUD ICE-Multiverkürzungsklaue IMVK

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Weiterentwicklung der seit Jahren bewährten VIP-Multi-Verkürzungsklaue - gefertigt entsprechend DIN 5692 - unverlierbar in den durchgehenden Kettenstrang einbaubar - kein zusätzliches Ketten- und Kupplungsteil erforderlich - an jeder beliebigen Stelle des Kettenstranges montierbar - ideale Abstützung der Kette durch gliedförmige Taschenaufahme - dadurch keine Tragfähigkeitsreduzierung - der robuste, federnd gelagerte Sicherungsbolzen verhindert ein selbsttätiges Lösen der eingehängten Ketten im unbelasteten Zustand sowie unter Belastung. - eine detailierte Handhabungsanleitung wird mitgeliefert

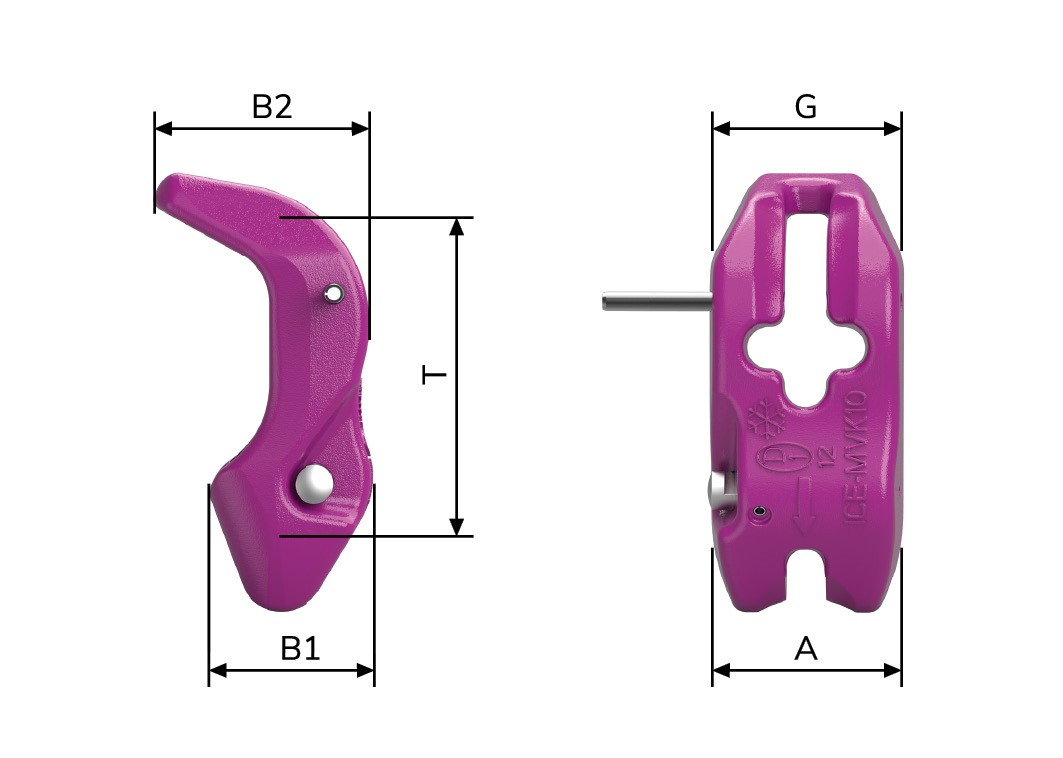

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B1 in mm	B2 in mm	G in mm	T in mm	Gewicht/Stk in kg
IMVK-6	1,8	6	38	32	41	37	66	0,28
IMVK-8	3	8	47	40	54	47	88	0,61
IMVK-10	5	10	60	51	67	60	110	1,61
IMVK-13	8	13	77	65	87	77	143	2,6
IMVK-16	12,5	16	95	81	110	95	176	4,85

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IMVK-6	7900985	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IMVK-8	7900981	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IMVK-10	7900983	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IMVK-13	7900984	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IMVK-16	7900986	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
