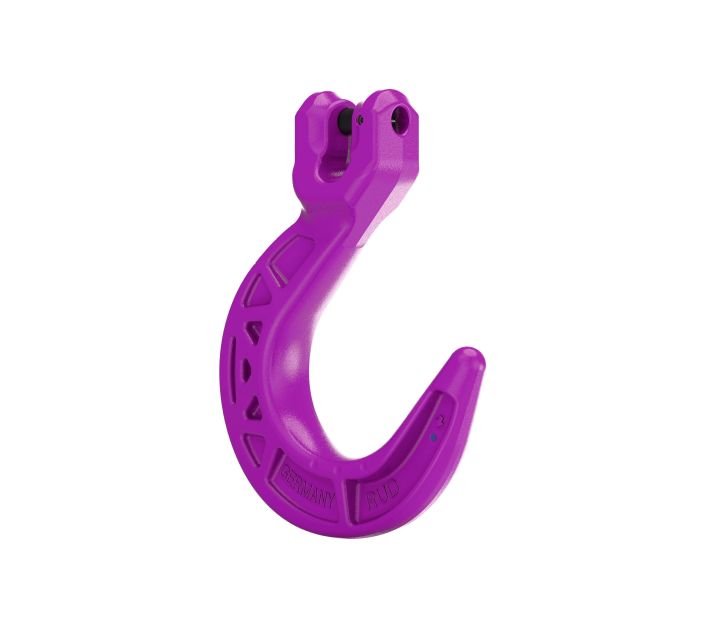

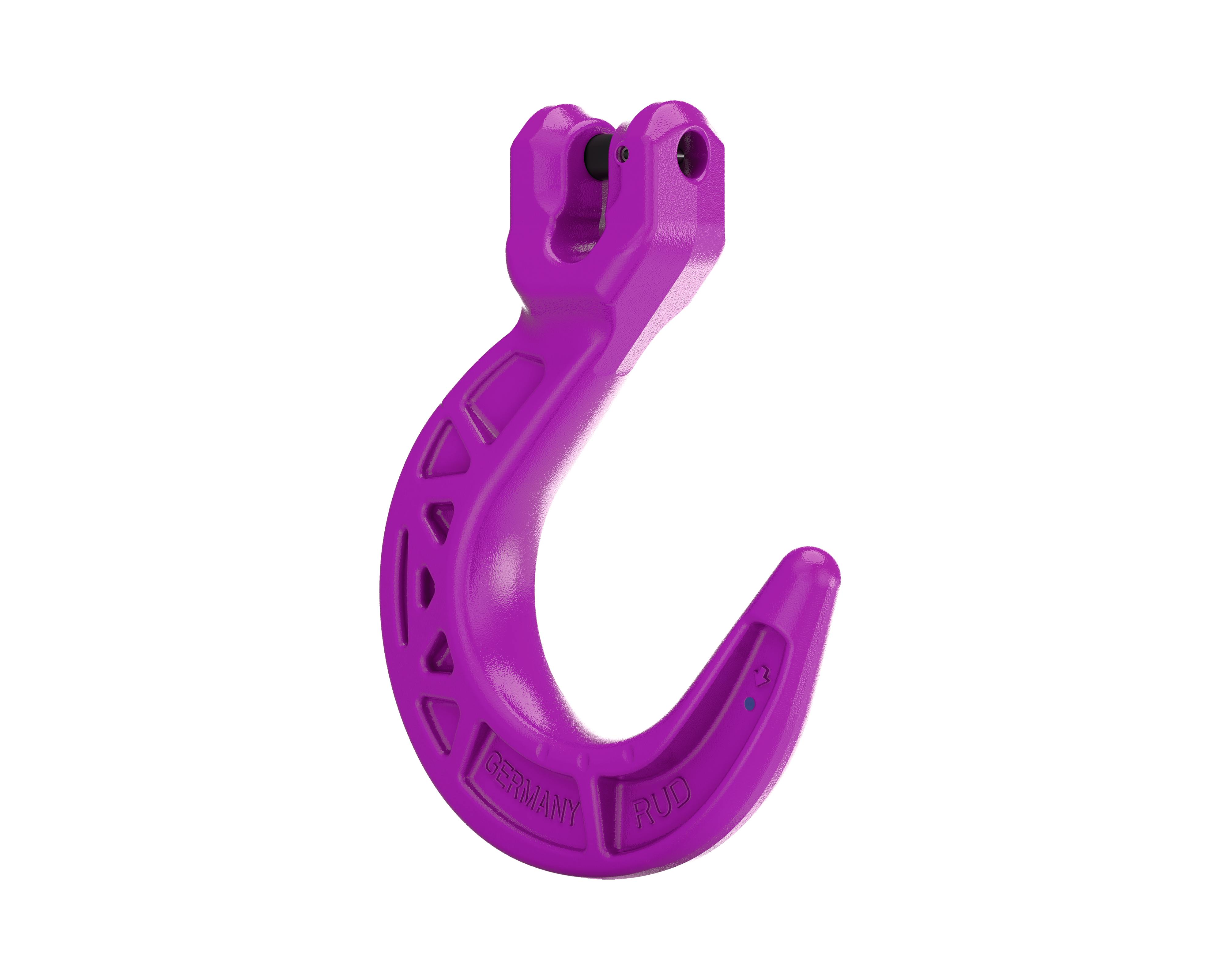

RUD ICE-Weitmaulhaken IWH

Artikelnummer	204217

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

Anzahl

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- auch Gießerei- oder Containerhaken genannt - mit wesentlich größerer Maulweite als ISH, jedoch ohne Sicherungselement - robuster Querschnitt (Maß C/G) gegen höhere Biegekräfte - Markierungspunkte für Überprüfungsmaß der Maulweite - komplett mit Verbindungsbolzen und Spannhülsen vormontiert - ICE-Weitmaulhaken sind mit dem RUD-ID-TAG® (RFID-Chip) ausgestattet und können über die eindeutige Identifikationsnummer zugeordnet werden. - nur dort einsetzen, wo unbeabsichtigtes Aushängen nicht möglich ist! - nicht geeignet für den Transport über Personen. Beim Einsatz von Weitmaulhaken muss erhöhte Vorsicht zum Tragen kommen, bzw. vor dem Einsatz ist eine Gefahrenanalyse lt. Betr.SichV §3 durchzuführen.

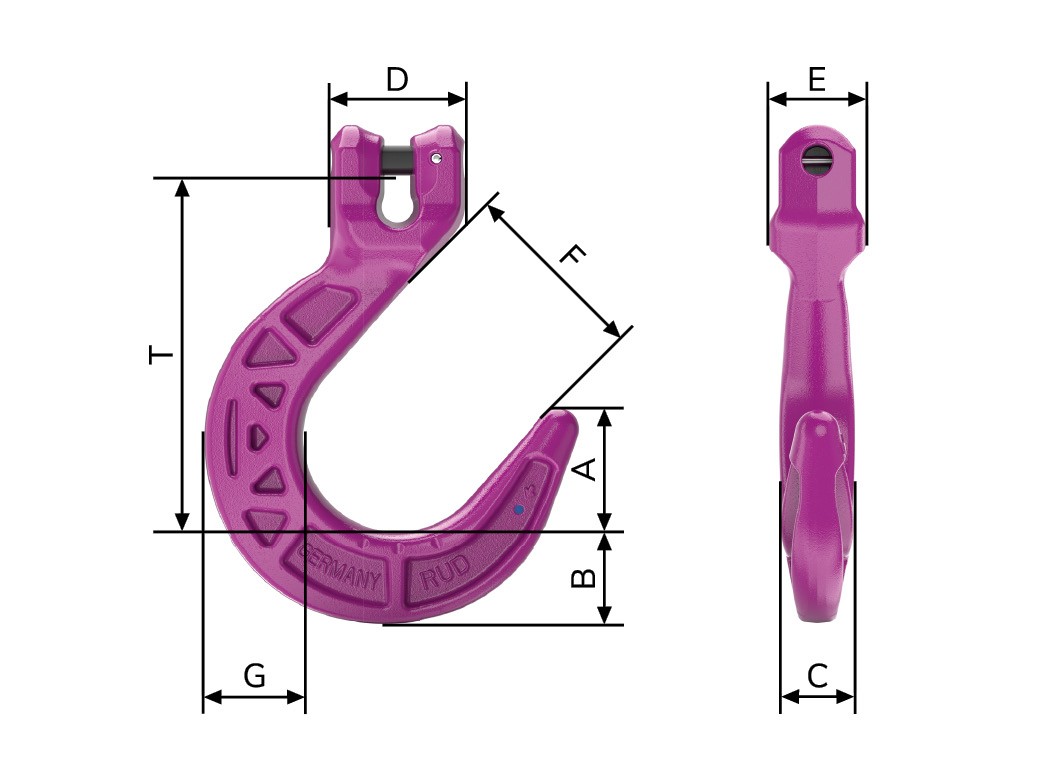

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	T in mm	Gewicht/Stk in kg
ICE-Weitmaulhaken	1,8	6	41	31	24	42	29	64	32	121	1.03
ICE-Weitmaulhaken	3	8	49	37	29	50	36	76	40	143	1.76
ICE-Weitmaulhaken	5	10	58	44	31	64	46	90	47	169	3.01
ICE-Weitmaulhaken	8	13	66	50	39	75	56	102	55	193	4.7
ICE-Weitmaulhaken	12,5	16	75	56	43	90	58	114	61	208	6.9

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
ICE-Weitmaulhaken	7904360	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Weitmaulhaken	7904361	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Weitmaulhaken	7903847	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Weitmaulhaken	7904362	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
ICE-Weitmaulhaken	7904363	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
