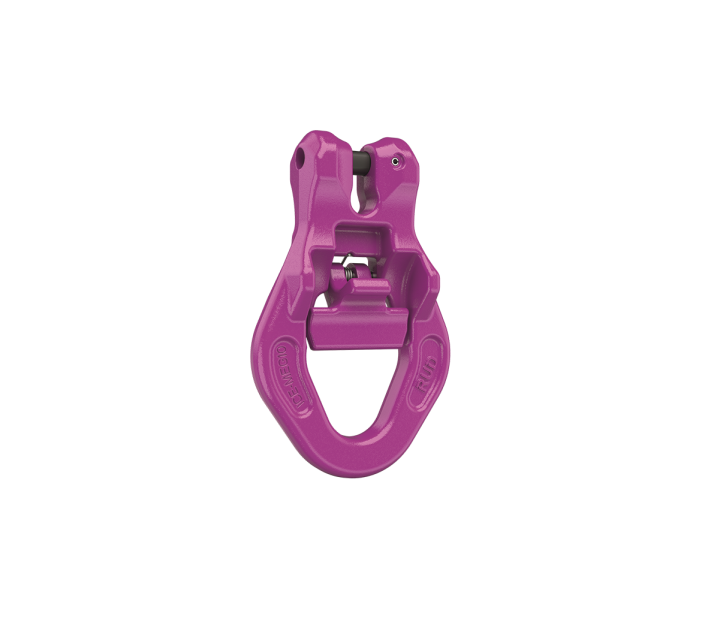

RUD ICE-Mulden-Einhängeglied IMEG

Artikelnummer	204225

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- schnell, robust und anwendungsfreundlich - schnelles Einhängen ohne extra Entriegelung - vereinfachtes Ein- und Aushängen des Muldengliedes durch ergonomisch gestaltete Verriegelungsklappe - Verriegelungsklappe mit abrutschhemmender Formgebung - Schutzrippen schützen die Verriegelungsklappe vor Beschädigungen und Stößen - passend für genormte Muldenzapfen nach DIN/EN 30720

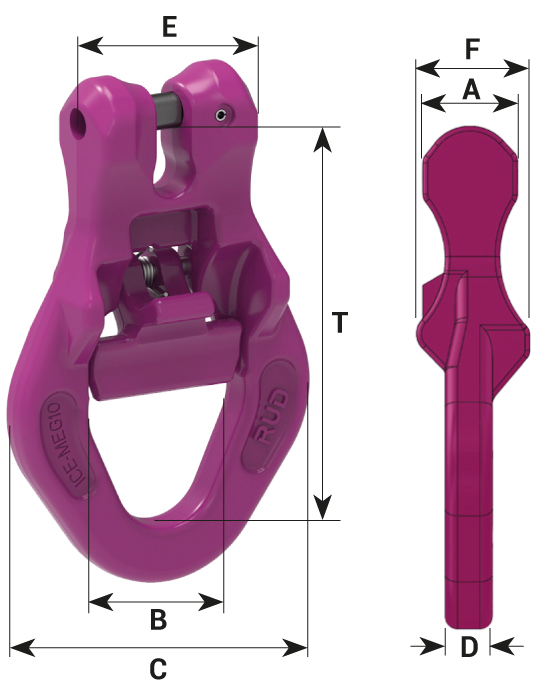

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
IMEG-10	5	10	37	66	128	20	64	46	153	1,6
IMEG-13	8	13	38	66	128	19	73	46	147	2,17

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IMEG-10	7901607	5	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IMEG-13	8504471	8	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
