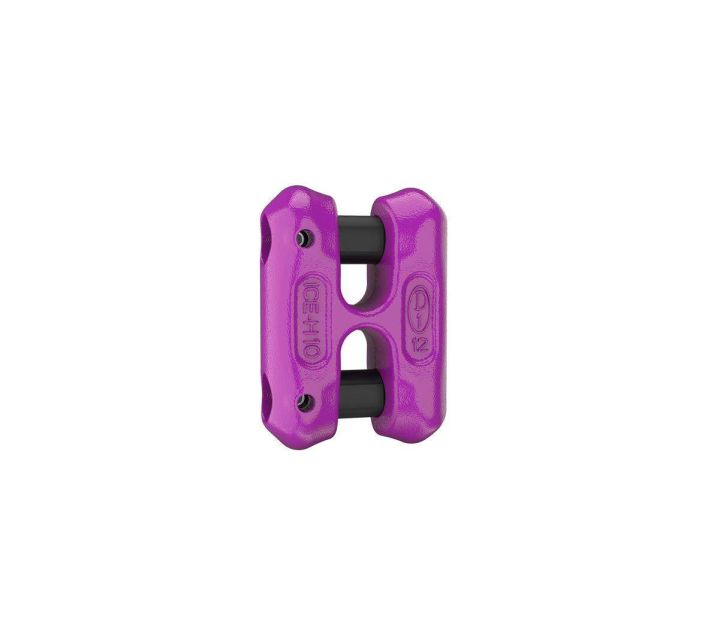

RUD ICE-H-Connector IH

Artikelnummer	204204

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- schnelles, einfaches und wirtschaftliches Endlosmachen von Kranzketten - kompakter und handlicher als herkömmliche Kettenschlösser - verbessertes Gleiten über Kanten - ergonomisch geformt - vergüteter Grundkörper, dadurch verschleißfester - Teilung H-Connector analog Teilung Kette - zur Reparatur von Mehrstrangketten geeignet - sehr gelenkig: passt sich sowohl der Kettenform als auch dem Bauteil an

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	T in mm	Gewicht/Stk in kg
IH-4	0,8	4	24	12	12	0,04
IH-6	1,8	6	34	19,6	18	0,14
IH-8	3	8	45	25,5	24	0,26
IH-10	5	10	56	31,5	30	0,55
IH-13	8	13	73	40	39	1,16
IH-16	12,5	16	89	49	48	2,16

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IH-4	7906659	0,8	4	Datenblatt	Menge
IH-6	7901922	1,8	6	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH-8	7901453	3	8	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH-10	7901454	5	10	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH-13	7901455	8	13	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
IH-16	7901924	12,5	16	CAD Datei (.dxf) CAD Datei (.stp) Datenblatt	Menge
