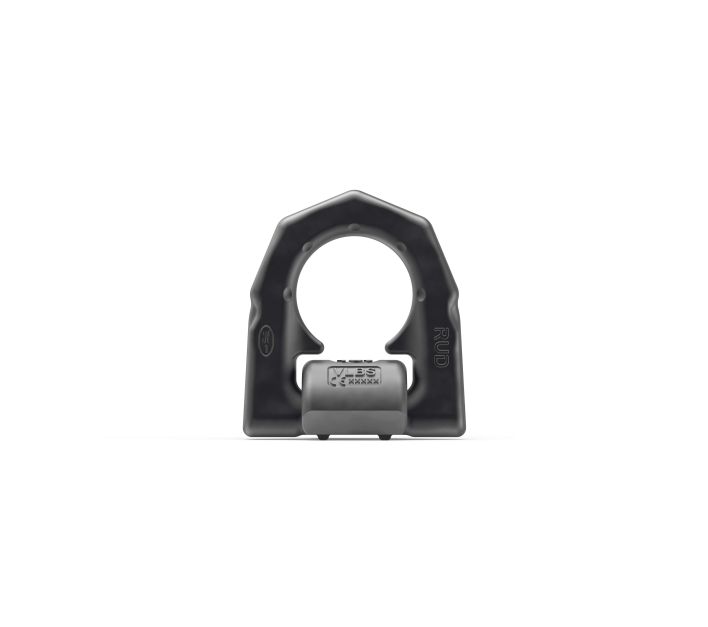

RUD Lastbock VLBS-U-LT - mit Feder

Artikelnummer	204408
Bezeichnung	für Einsatz bis -45°C

Betriebsanleitung CAD Dateien

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Nachweis der Tieftemperatur-Eignung bis -45°C über Kerbschlagzähigkeit - Oberfläche phosphatiert - Bauteil entspricht Prüfgrundsätzen der BG/DGUV „GS-OA-15-04“ - das Anschweißteil ist aus einem gut schweißbaren Werkstoff geschmiedet - Schweißnaht: HV 7 + a 3

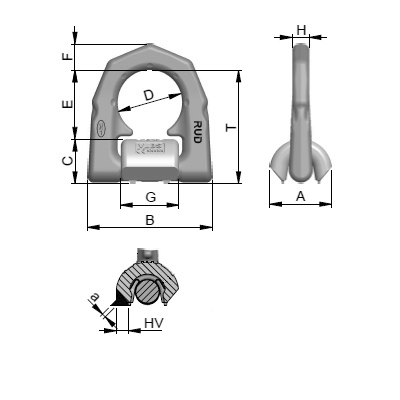

Name	WLL in t	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	G in mm	H in mm	T in mm	Gewicht/Stk in kg
VLBS-U-LT 2,5 t	1,5	33	66	25	38	40	14	33	14	65	0,35
VLBS-U-LT 4 t	2,5	38	77	28	45	47	16	40	16	75	0,53
VLBS-U-LT 6,7 t	4	42	87	31	51	52	18	46	16	83	0,72
VLBS-U-LT 10 t	6,7	61	115	44	67	73	24	60	22,5	117	1,89

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
VLBS-U-LT 2,5 t	7903522	1,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VLBS-U-LT 4 t	7903400	2,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VLBS-U-LT 6,7 t	7903684	4	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VLBS-U-LT 10 t	7903135	6,7	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
