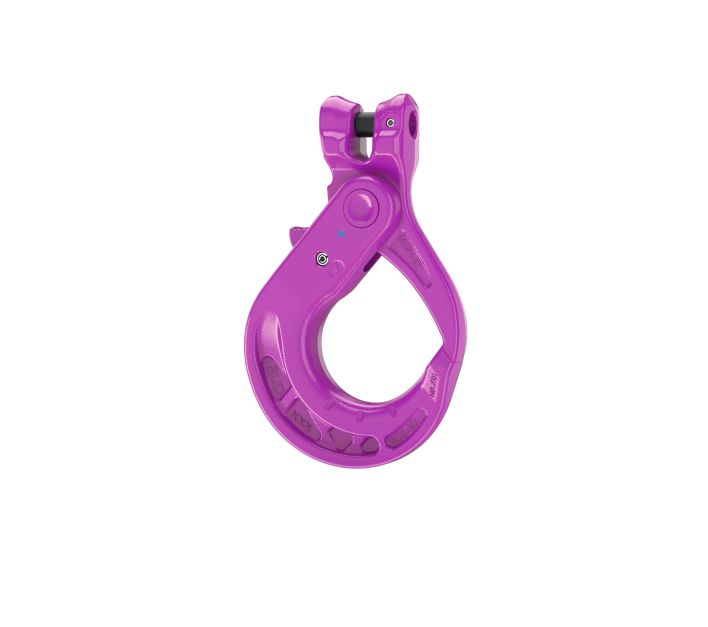

RUD ICE-Automatik-Gabelkopfhaken IAGH

Artikelnummer	204215

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- durch innovative Strukturbauweise, finite Elemente bis zu 30 % leichter als Automatik-Haken der Güteklasse 8 gleicher Tragfähigkeit, d.h. der nächst größeren Kettennenndicke - große Maulöffnung wie bei Grad 80-Haken der nächstgrößeren Nenndicke - ergonomisch gestalteter Verriegelungshebel, bedienungsfreundlich und mit Antirutschoberfläche - keine Quetschgefahr - Verschleißrippen, die das erste Kettenglied schützen - verdickte Hakenspitze, welche gefährliche Hakenspitzen-Belastung verhindert

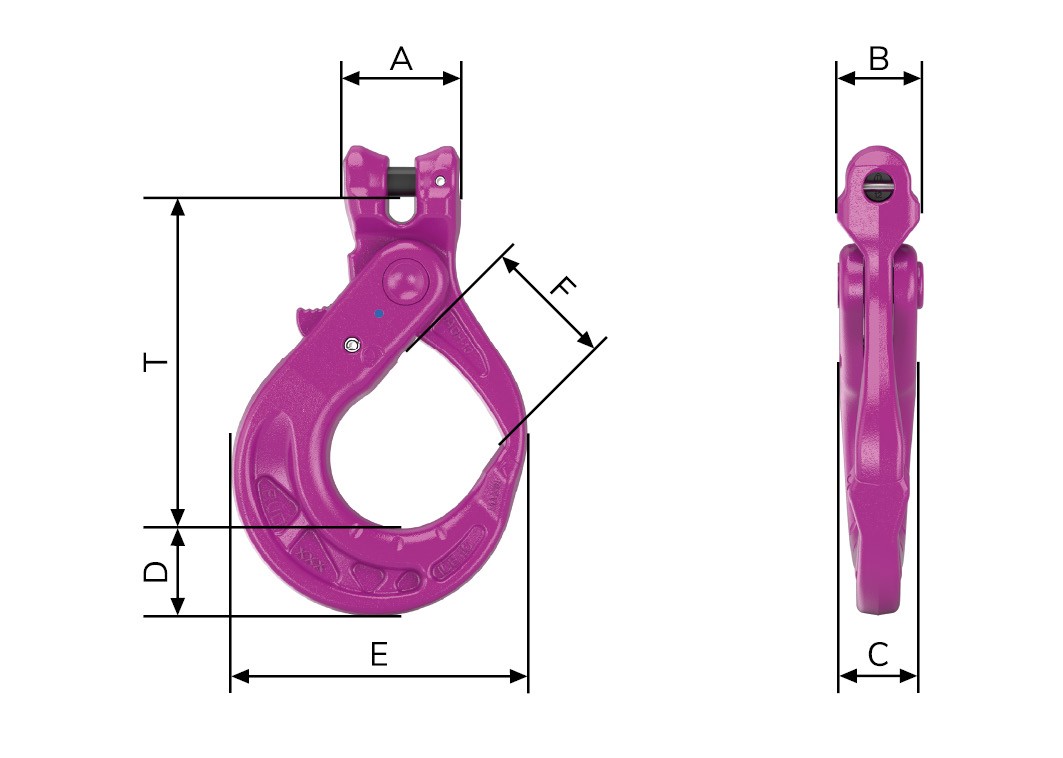

Name	Tragfähigkeit in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	D in mm	E in mm	F in mm	T in mm	Gewicht/Stk in kg
IAGH-6	1,8	6	34	24	27	28	97	44	113	0,92
IAGH-8	3	8	45	31	30	31	106	48	124	1,27
IAGH-10	5	10	50	38	36	40	133	61	154	2,47
IAGH-13	8	13	73	50	44	51	173	78	200	4,9
IAGH-16	12,5	16	90	61	49	53	192	85	232	7,44

Varianten

Name	Artikelnr.	Tragfähigkeit in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IAGH-6	7900085	1,8	6	CAD Datei (.stp) Betriebsanleitung Betriebsanleitung Datenblatt	Menge
IAGH-8	7997691	3	8	CAD Datei (.stp) Betriebsanleitung Betriebsanleitung Datenblatt	Menge
IAGH-10	7997692	5	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Betriebsanleitung Datenblatt	Menge
IAGH-13	7997693	8	13	CAD Datei (.stp) Betriebsanleitung Betriebsanleitung Datenblatt	Menge
IAGH-16	7900086	12,5	16	CAD Datei (.stp) Betriebsanleitung Betriebsanleitung Datenblatt	Menge
