    Haspelfahrwerke Typ HTG

    Artikelnummer 504102-000000
    Bezeichnung Tragfähigkeit 0,5 t - 50,0 t
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Hinweise

    Fahrwerke in komplett korrosionsgeschützt und/oder EX-Ausführung auf Anfrage!

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

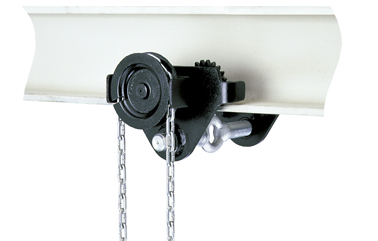

    main product photo

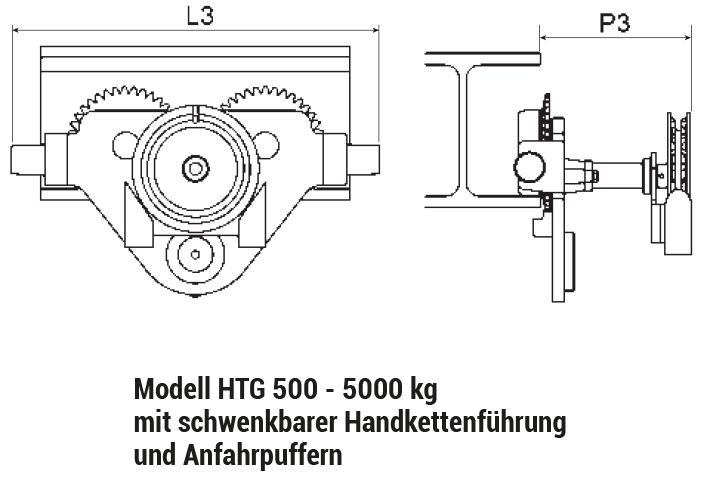

    OPTIONEN: - schwenkbare Handkettenführung - rost- und säurebeständige Handketten - Anfahrpuffer - korrosionsgeschützte Ausführung - Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z. B. in der Schifffahrt)
    Name Tragfähigkeit in kg Breite b in mm Ausführung Dicke tmax in mm Handkraft bei Nennlast in daN Kurvenradius min in m Gewicht pro Stück in kg
    HTG-A 500 500 50 - 220 Trägerflansch Größe A 25 3 0,9 9,7
    HTG-A 1000 1000 50 - 220 Trägerflansch Größe A 25 6 0,9 11,2
    HTG-A 2000 2000 66 - 220 Trägerflansch Größe A 25 7 1,15 18
    HTG-A 3000 3000 74 - 220 Trägerflansch Größe A 25 7 1,4 35,4
    HTG-A 5000 5000 90 - 220 Trägerflansch Größe A 25 9 1,8 51,8
    HTG-B 500 500 160 - 300 Trägerflansch Größe B 40 3 0,9 12,6
    HTG-B 1000 1000 160 - 300 Trägerflansch Größe B 40 6 0,9 14,1
    HTG-B 2000 2000 160 - 300 Trägerflansch Größe B 40 7 1,15 21,3
    HTG-B 3000 3000 160 - 300 Trägerflansch Größe B 40 7 1,4 39,2
    HTG-B 5000 5000 180 - 300 Trägerflansch Größe B 40 9 1,8 56
    HTG-B 8000 8000 125 - 310 Trägerflansch Größe B 40 14 1,8 104
    HTG-B 10000 10000 125 - 310 Trägerflansch Größe B 40 14 1,8 104
    HTG-B 15000 15000 125 - 310 Trägerflansch Größe B 40 29 5 230
    HTG-B 20000 20000 125 - 310 Trägerflansch Größe B 40 29 5 230
    HTG-B 30000 30000 175 -305 Trägerflansch Größe B 40 24 1,6 248
    HTG-B 50000 50000 175 - 305 Trägerflansch Größe B 40 25 5,1 489

    Varianten
    Name Artikelnr. Tragfähigkeit in kg Breite b in mm Downloads Angebot anfordern
    HTG-A 500 504102-005050 500 50 - 220
    HTG-A 1000 504102-010050 1000 50 - 220
    HTG-A 2000 504102-020066 2000 66 - 220
    HTG-A 3000 504102-030074 3000 74 - 220
    HTG-A 5000 504102-050090 5000 90 - 220
    HTG-B 500 504102-005160 500 160 - 300
    HTG-B 1000 504102-010160 1000 160 - 300
    HTG-B 2000 504102-020160 2000 160 - 300
    HTG-B 3000 504102-030160 3000 160 - 300
    HTG-B 5000 504102-050180 5000 180 - 300
    HTG-B 8000 504102-080125 8000 125 - 310
    HTG-B 10000 504102-100125 10000 125 - 310
    HTG-B 15000 504102-150125 15000 125 - 310
    HTG-B 20000 504102-200125 20000 125 - 310
    HTG-B 30000 504102-200175 30000 175 -305
    HTG-B 50000 504102-150175 50000 175 - 305
