    Handseilwinden Typ HSW-SG

    Artikelnummer 508101-100000
    Bezeichnung mit Stirnradgetriebe, für Wandbefestigung
    Betriebsanleitung CAD Dateien
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    Erforderliches Drahtseil: EN 12385-4, 6x19M-WC (ehem. DIN 3060), SFK 1770, verzinkt (B), s/Z

    Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice!
    Beachten Sie die jährliche Prüffrist!

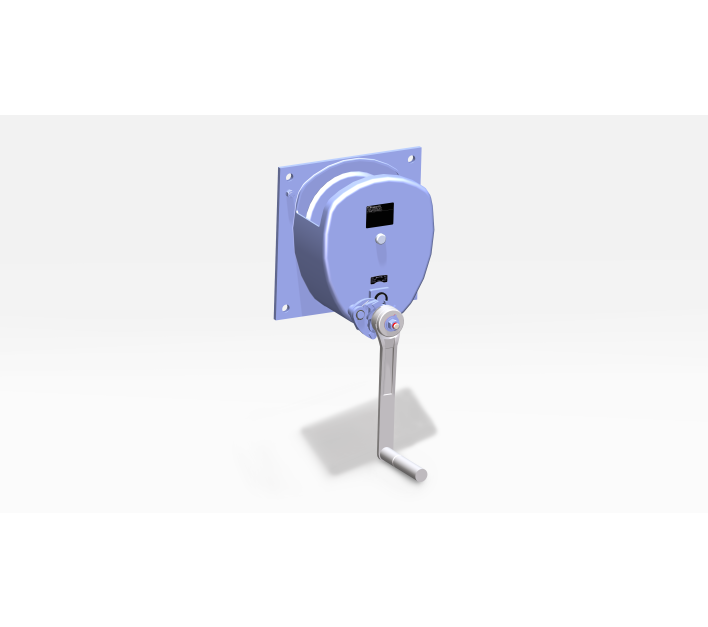

    main product photo
    Ausführung: pulverbeschichtet oder verzinkt - selbsthemmende, rückschlagfreie Sicherheitskurbel mit Klappgriff - Lastdruckbremse gegen ungewolltes Ablaufen der Last - korrosionsgeschützt - einfache, platzsparende Wandmontage - entsprechend der DGUV-V54
    Name Typ Ausführung Zuglast 1.Seillage in kg Hub-/Kurbelumdrehung in mm 1. Seillage Kurbeldruck in N Mindestbruchkraft des Seiles in kN Seilaufnahme in m/Seildurchmesser in mm Zuglast oberste Seillage in kg Gewicht (ohne Seil) in kg
    Handseilwinden Typ HSW-SG HSW-SG 220.0.30 pulverbeschichtet 300 75 190 9,5 11/6 2031 10
    Handseilwinden Typ HSW-SG HSW-SG 220.0.50 pulverbeschichtet 500 32 210 16 10/6,5 3301 10
    Handseilwinden Typ HSW-SG HSW-SG 220.0.75 pulverbeschichtet 750 28 200 24 12/8 5802 14
    Handseilwinden Typ HSW-SG HSW-SG 220.1.00 pulverbeschichtet 1000 19 180 32 10/9 7502 15
    Handseilwinden Typ HSW-SG HSW-SG 220.0.30 verzinkt 300 75 190 9,5 11/6 2031 10
    Handseilwinden Typ HSW-SG HSW-SG 220.0.50 verzinkt 500 32 210 16 10/6,5 3301 10
    Handseilwinden Typ HSW-SG HSW-SG 220.0.75 verzinkt 750 28 200 24 12/8 5802 14
    Handseilwinden Typ HSW-SG HSW-SG 220.1.00 verzinkt 1000 19 180 32 10/9 7502 15

    Varianten
    Name Artikelnr. Ausführung Zuglast 1.Seillage in kg Downloads Angebot anfordern
    Handseilwinden Typ HSW-SG 508101-110030 pulverbeschichtet 300
    Handseilwinden Typ HSW-SG 508101-110050 pulverbeschichtet 500
    Handseilwinden Typ HSW-SG 508101-110075 pulverbeschichtet 750
    Handseilwinden Typ HSW-SG 508101-110100 pulverbeschichtet 1000
    Handseilwinden Typ HSW-SG 508101-120030 verzinkt 300
    Handseilwinden Typ HSW-SG 508101-120050 verzinkt 500
    Handseilwinden Typ HSW-SG 508101-120075 verzinkt 750
    Handseilwinden Typ HSW-SG 508101-120100 verzinkt 1000
