Green Pin® Schäkel FN geschweift

Artikelnummer 107165-100000
Wählen Sie Ihre Produktvariante

Ansprechpartner:

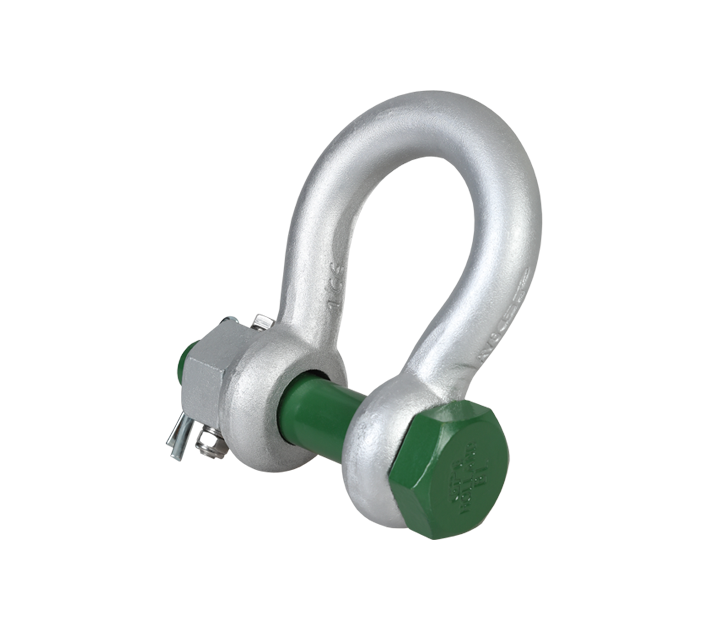

Der Green Pin® Schäkel FN geschweift ist ein geschweifter Schäkel mit einem Sicherheitsbolzen und einer fixierten Mutter. Der Green Pin® Schäkel FN geschweift bietet durch den Splint, den Sicherheitsbolzen und die fixierten Mutter eine dreifache Sicherheit. Die fixierte Mutter wird sowohl durch die Mutter als auch durch den Bolzen gebohrt und ist fest am Bolzenkopf mit Schrauben und Nord-Lock® Unterlegscheiben befestigt. Wenn die Belastung dynamisch ist oder extremen Vibrationen ausgesetzt sein kann, dann ist der Green Pin® Schäkel FN geschweift die erste Wahl. Natürlich entspricht der Green Pin® Schäkel FN geschweift einer Vielzahl von Zertifizierungen erstklassiger Gesellschaften wie DNV GL GL. Der Schäkel ist sowohl für einsträngige als auch mehrsträngige Systeme geeignet. Er ist mit einer Arbeitslastungsgrenze von 2 bis 85 t lieferbar. - Dreifache Sicherheit (Splint, Sicherheitsbolzen, feste Mutter) - Hervorragende Wahl bei dynamischer Last oder bei Last unter extremer Vibration - Entspricht einem breiten Spektrum von Zertifizierungen (z. B. DNV) - Geeignet für ein- und mehrsträngige Systeme - Produktcode: G-4143 - Material: Bügel und Bolzen hochfester Stahl, Güteklasse 6, vergütet - Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL - Oberflächenbehandlung: feuerverzinkt - Temperatureinsatzbereich: -40°C bis +200°C - Zertifikate: 2.1, 2.2, 3.1, MTCa, DNV 2.7-1a, DNV 2.7-1b, CE - Normen: EN 13889 und erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 Type IVA Class 3, Grade A

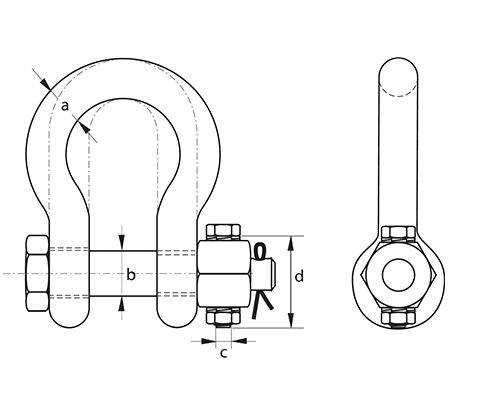

Name WLL in t Augendurchmesser c in mm Bolzendurchmesser b in mm Bolzenlänge i in mm Breite Mutter k in mm Bügeldurchmesser a in mm Drehmoment in nm innere Länge f in mm innere Weite e in mm Länge h in mm Sicherheitsbolzen Gewinde l Sicherheitsbolzen Länge m in mm Stärke Auge d in mm Weite Bügel g in mm Weite j in mm Gewicht pro Stück in kg
Green Pin® Schäkel FN geschweift 2 34 16 82 13 13.5 9.2 51 22 89 M6 35 13 32 58 0.42
Green Pin® Schäkel FN geschweift 3,25 40 19 98 17 16 9.2 64 27 110 M6 40 16 43 75 0.74
Green Pin® Schäkel FN geschweift 4,75 46 22 114 19 19 9.2 76 31 129 M6 45 19 51 89 1.18
Green Pin® Schäkel FN geschweift 6,5 52 25 130 22 22 22 83 36 144 M8 50 22 58 102 1.77
Green Pin® Schäkel FN geschweift 8,5 59 28 150 25 25 22 95 43 164 M8 55 25 68 118 2.58
Green Pin® Schäkel FN geschweift 9,5 66 32 166 27 28 43 108 47 185 M10 60 28 75 131 3.66
Green Pin® Schäkel FN geschweift 12 72 35 178 30 32 43 115 51 201 M10 65 32 83 147 4.8
Green Pin® Schäkel FN geschweift 13,5 80 38 197 33 35 43 133 57 227 M10 70 35 92 162 6.54
Green Pin® Schäkel FN geschweift 17 88 42 202 19 38 22 146 60 249 M8 75 38 99 175 8.19
Green Pin® Schäkel FN geschweift 25 103 50 249 23 45 22 178 74 300 M8 90 45 126 216 14
Green Pin® Schäkel FN geschweift 35 111 57 269 26 50 43 197 83 331 M10 100 50 138 238 19.9
Green Pin® Schäkel FN geschweift 42,5 130 65 301 29 57 75 222 95 377 M12 110 57 160 274 28.3
Green Pin® Schäkel FN geschweift 55 145 70 330 32 65 75 260 105 433 M12 120 65 180 310 39.6
Green Pin® Schäkel FN geschweift 85 163 83 380 39 75 75 329 127 527 M12 140 73 190 340 62

Name Artikelnr. WLL in t Downloads Angebot anfordern
Green Pin® Schäkel FN geschweift 107165-102000 2
Green Pin® Schäkel FN geschweift 107165-103250 3,25
Green Pin® Schäkel FN geschweift 107165-104750 4,75
Green Pin® Schäkel FN geschweift 107165-106500 6,5
Green Pin® Schäkel FN geschweift 107165-108500 8,5
Green Pin® Schäkel FN geschweift 107165-109500 9,5
Green Pin® Schäkel FN geschweift 107165-112000 12
Green Pin® Schäkel FN geschweift 107165-113500 13,5
Green Pin® Schäkel FN geschweift 107165-117000 17
Green Pin® Schäkel FN geschweift 107165-125000 25
Green Pin® Schäkel FN geschweift 107165-135000 35
Green Pin® Schäkel FN geschweift 107165-142500 42,5
Green Pin® Schäkel FN geschweift 107165-155000 55
Green Pin® Schäkel FN geschweift 107165-185000 85
