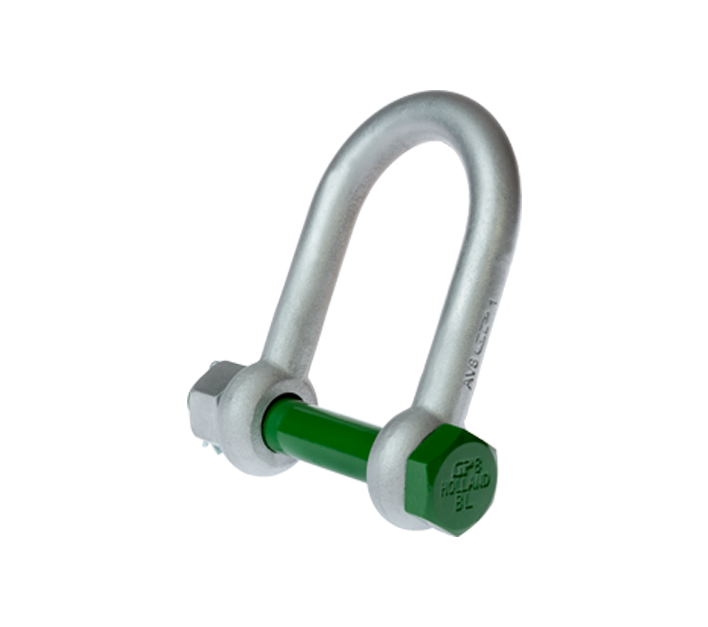

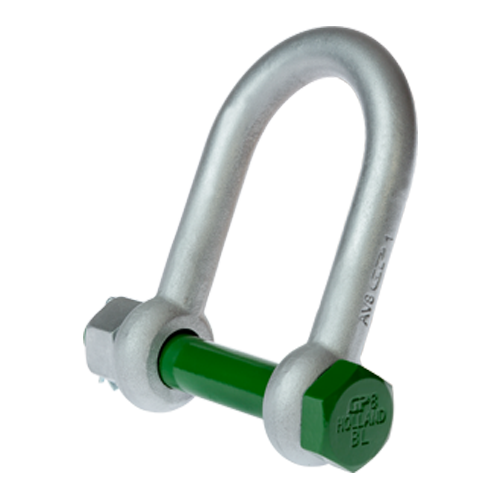

Der Green Pin BigMouth® Schäkel BN gerade ist ein gerader Schäkel mit einem Sicherheitsbolzen und großer Maulweite und größere innere Länge. Das breite Schäkelmaul ermöglicht Ihnen eine Verbindung mit einem Anschlagmittel (z.B. einem Auge), das breiter als üblich ist. Der Schäkel bietet eine doppelte Sicherheit (Splint und Sicherheitsbolzen), die ein unbeabsichtigtes Herausdrehen des Bolzens verhindert. Seine lange Lebensdauer ist durch die Verzinkung sicher gestellt. Besonders wichtig für den Offshore-Einsatz, der Schäkel entspricht einer Vielzahl von Zertifizierungen erstklassiger Organisationen wie DNV GL. Der Green Pin BigMouth® Schäkel BN gerade ist nur für einsträngige Hebesysteme geeignet und in den Arbeitslastungsgrenzen von 2 bis 85 t lieferbar.
- Größere innere Länge
- Perfekt zum Heben von Stahlspundwänden
- Verzinkung sichert langfristige Lebensdauer
- Doppelte Sicherheit (Splint & Sicherungsbolzen)
- Nur für 1-Strang Systeme geeignet
- Produktcode: G-4553
- Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet
- Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
- Oberflächenbehandlung: feuerverzinkt
- Temperatureinsatzbereich: -20°C bis +200°C
- Zertifikate: 2.1, 2.2, 3.1, MTCa, CE

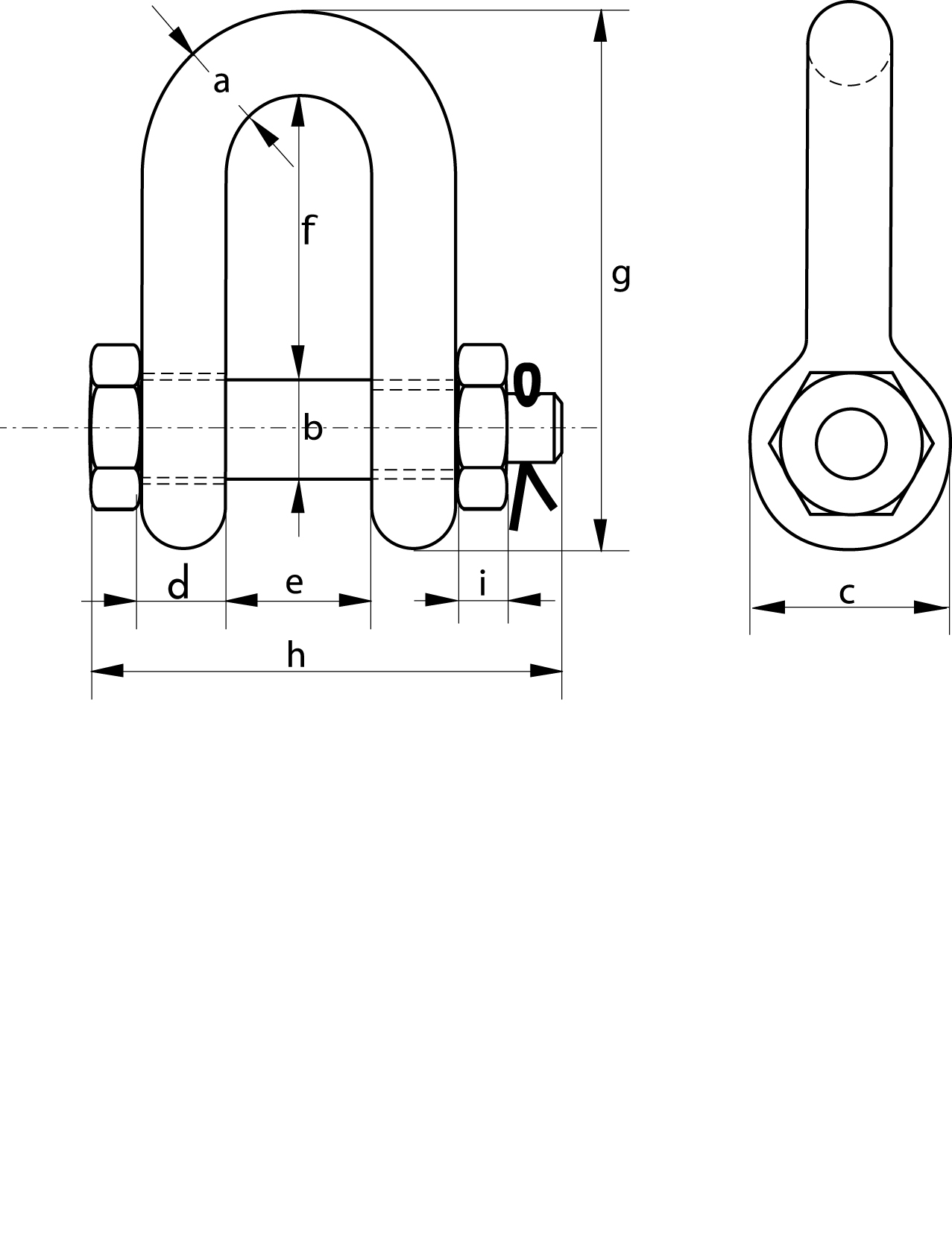

| Name |
WLL in t |
Augendurchmesser c in mm |
Bolzendurchmesser b in mm |
Bolzenlänge h in mm |
Breite Mutter i in mm |
Bügeldurchmesser a in mm |
innere Länge f in mm |
innere Weite e in mm |
Länge g in mm |
Stärke Auge d in mm |
Gewicht pro Stück in kg |
| Green Pin BigMouth® Schäkel BN gerade |
4,6 |
46 |
22 |
154 |
19 |
19 |
116 |
70 |
169 |
19 |
1,5 |
| Green Pin BigMouth® Schäkel BN gerade |
8,6 |
59 |
28 |
190 |
25 |
25 |
140 |
83 |
208 |
25 |
3,13 |
| Green Pin BigMouth® Schäkel BN gerade |
15,5 |
88 |
42 |
257 |
19 |
38 |
178 |
115 |
281 |
38 |
9,42 |
