Green Pin BigMouth® Schäkel FN geschweift

Artikelnummer 107167-100000
Bezeichnung Tragfähigkeit: 4,75 t - 75 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

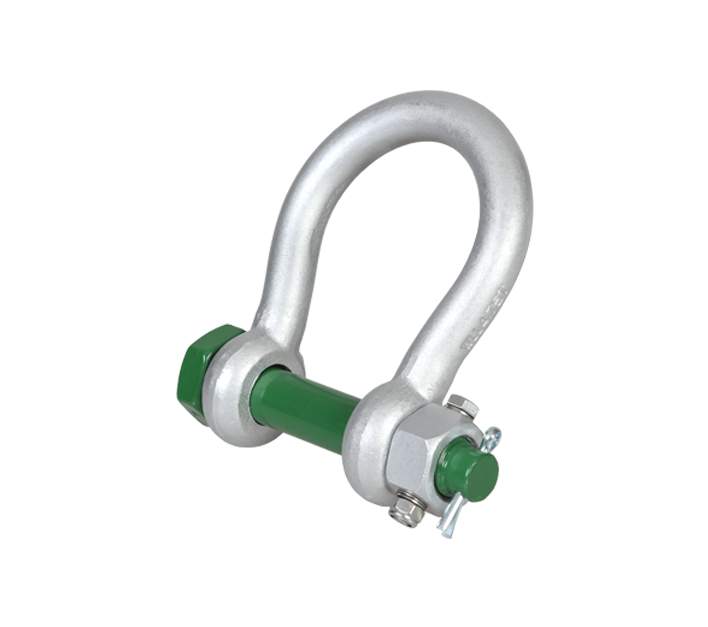

Der Green Pin BigMouth® Schäkel FN geschweift ist ein Güteklasse 8 Schäkel mit einem Sicherheitsbolzen, einer fixierten Mutter und einem breiten Schäkelmaul. Das breite Schäkelmaul ermöglicht Ihnen eine Verbindung mit einem Anschlagmittel (z.B. einem Auge), das breiter als üblich ist. Durch seine dreifache Sicherheit (Splint, Sicherheitsbolzen und fixierte Mutter) ist der Schäkel die perfekte Wahl, wenn die Last dynamisch oder extremen Vibrationen ausgesetzt ist. Die fixierte Mutter des Green Pin BigMouth® Schäkel FN geschweift wird sowohl durch die Mutter als auch durch den Stift gebohrt und ist fest am Bolzenkopf mit Schrauben und Nord-Lock® Unterlegscheiben befestigt. Eine lange Lebensdauer wird durch die Verzinkung des Green Pin BigMouth® Schäkel FN geschweift sicher gestellt. Der Schäkel entspricht einer Vielzahl von Zertifizierungen. Der Green Pin BigMouth® Schäkel FN geschweift ist sowohl für einsträngige als auch mehrssträngige Systeme geeignet und in den Arbeitslastungsgrenzen von 4,75 bis 75 t lieferbar. - Perfekt für den Einsatz mit breiten Verbindungspunkten durch große Schäkelmaulweite - Dreifache Sicherheit (Splint, Sicherheitsbolzen, feste Mutter) - Hervorragende Wahl bei dynamischer Last oder bei Last unter extremer Vibration - Verzinkung sichert langfristige Lebensdauer - Überragende Lagerverfügbarkeit von 99% - Produktcode: G-4243 - Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet - Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL - Oberflächenbehandlung: feuerverzinkt - Temperatureinsatzbereich: -20°C bis +200°C - Zertifikate: 2.1, 2.2, 3.1, MTCa, CE

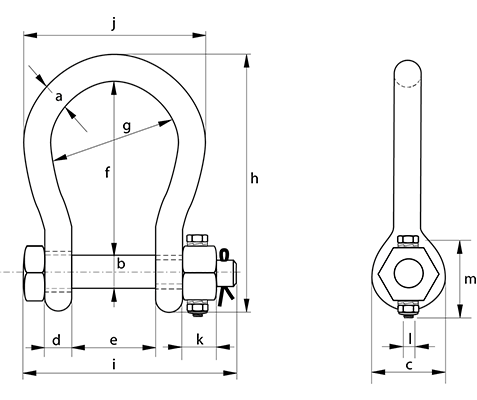

Name WLL in t Augendurchmesser c in mm Bolzendurchmesser b in mm Bolzenlänge i in mm Breite Mutter k in mm Bügeldurchmesser a in mm Drehmoment in nm innere Länge f in mm innere Weite e in mm Länge h in mm Sicherheitsbolzen Gewinde l Sicherheitsbolzen Länge m in mm Stärke Auge d in mm Weite Bügel g in mm Weite j in mm Gewicht pro Stück in kg
Green Pin BigMouth® Schäkel FN geschweift 4,75 52 25 157 22 22 22 112 63 173 M8 50 22 88 132 2.08
Green Pin BigMouth® Schäkel FN geschweift 6,5 59 28 183 25 25 22 135 75 204 M8 55 25 105 155 3.14
Green Pin BigMouth® Schäkel FN geschweift 8,5 66 32 205 27 28 43 148 82 225 M10 60 28 115 171 4.36
Green Pin BigMouth® Schäkel FN geschweift 9,5 72 35 224 30 32 43 162 90 248 M10 65 32 126 190 5.95
Green Pin BigMouth® Schäkel FN geschweift 12 79 38 245 33 35 43 180 100 274 M10 70 35 140 210 7.87
Green Pin BigMouth® Schäkel FN geschweift 16 88 42 248 19 38 22 216 106 319 M8 75 38 159 235 10.2
Green Pin BigMouth® Schäkel FN geschweift 25 103 50 296 23 45 22 248 127 370 M8 90 45 175 265 16.7
Green Pin BigMouth® Schäkel FN geschweift 30 118 57 332 26 50 43 273 146 411 M10 100 50 207 307 25
Green Pin BigMouth® Schäkel FN geschweift 55 145 70 391 32 65 75 314 164 487 M12 120 65 213 343 45
Green Pin BigMouth® Schäkel FN geschweift 75 164 83 460 39 83 75 330 184 537 M12 140 83 254 420 70

Name Artikelnr. WLL in t Downloads Angebot anfordern
Green Pin BigMouth® Schäkel FN geschweift 107167-104750 4,75
Green Pin BigMouth® Schäkel FN geschweift 107167-106500 6,5
Green Pin BigMouth® Schäkel FN geschweift 107167-108500 8,5
Green Pin BigMouth® Schäkel FN geschweift 107167-109500 9,5
Green Pin BigMouth® Schäkel FN geschweift 107167-112000 12
Green Pin BigMouth® Schäkel FN geschweift 107167-116000 16
Green Pin BigMouth® Schäkel FN geschweift 107167-125000 25
Green Pin BigMouth® Schäkel FN geschweift 107167-130000 30
Green Pin BigMouth® Schäkel FN geschweift 107167-155000 55
Green Pin BigMouth® Schäkel FN geschweift 107167-175000 75
