    Gewindeterminale

    Artikelnummer 107158-100000
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    Nach korrekter Verarbeitung der Terminale erreichen die verwendeten Seile 90% der Seilmindestbruchkraft!

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

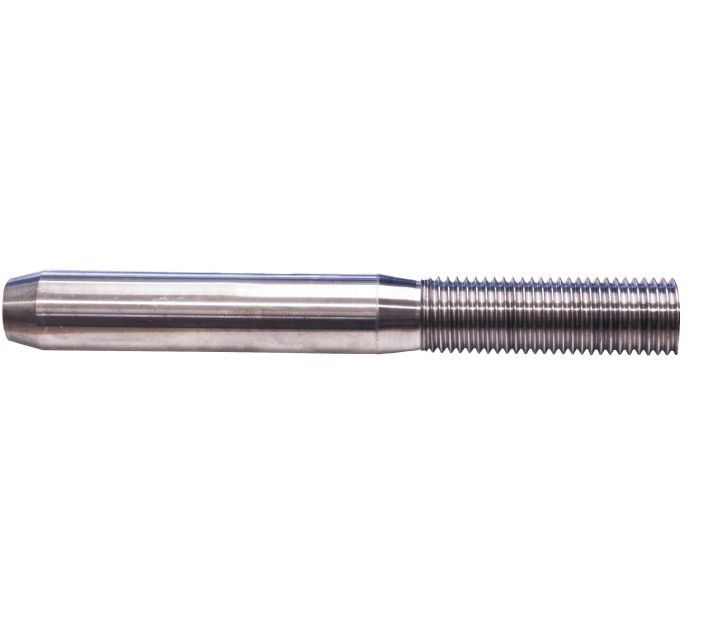

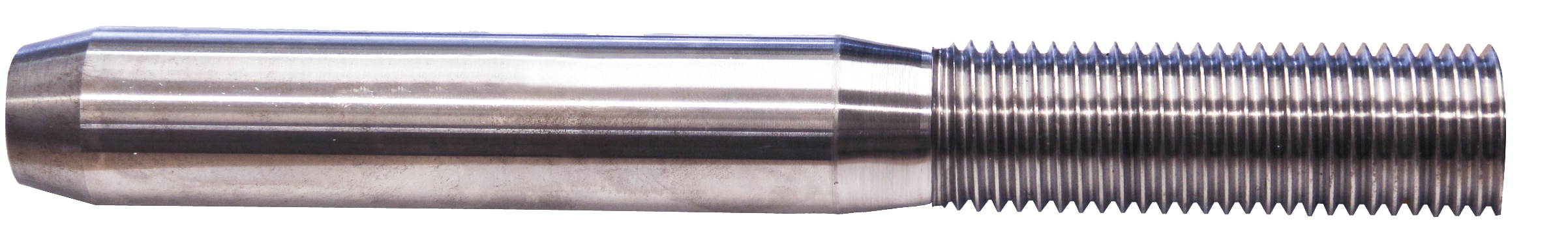

    main product photo
    - geeignet für Terminalendverbindungen nach EN 13411-8 - Material: Feinkornstahl mit spezieller Barrenqualität, geglüht - für Seilfestigkeitsklassen: 1770 - 1960 - 2160 - Terminale dürfen nicht in Verbindung mit Seilen eingesetzt werden, die eine Faserseele haben! - bei geplanter Verwendung anderer Konstruktionen bitte Absprache mit unseren Seilspezialisten - Terminale dürfen verwendet werden: • mit Seilen der Konstruktion 6x36WS+IWRC • diese müssen einen Füllfaktor von 0,59 und 0,74 aufweisen

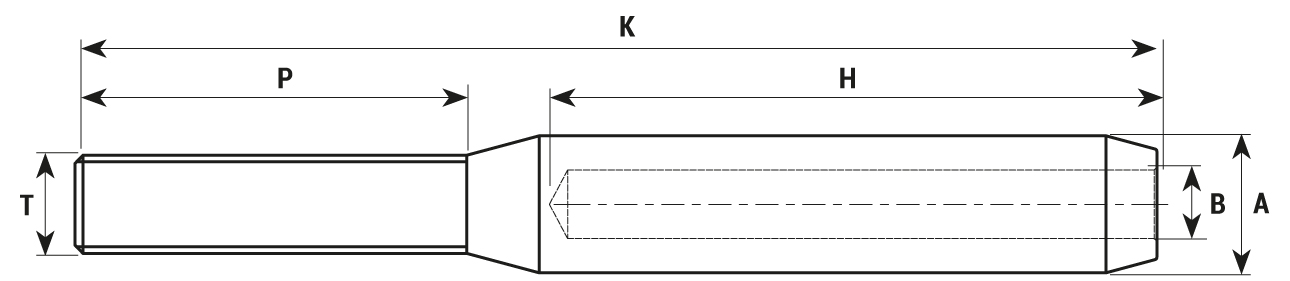

    Name Seildurchmesser in mm Zoll A in mm A nach Verpressung in mm B in mm Bruchlast (ca.) kN Gewinde H in mm K in mm K nach Verpressung in mm P in mm T in mm Gewicht pro Stück in kg
    Gewindeterminale 6-7 1/4 12.6 11.2 6.9 40 54 104.5 111 40 M12 0.1
    Gewindeterminale 8 5/16 19.6 17.5 8.6 80 81 152.3 162 56 M16 0.3
    Gewindeterminale 9-10 3/8 19.6 17.5 10.3 95 81 161.2 170.9 64 M18 0.3
    Gewindeterminale 11 7/16 24.9 22.4 12.3 120 108 191.2 204.2 64 M20 0.5
    Gewindeterminale 12-13 1/2 24.9 22.4 13.9 175 108 209 222 80 M24 0.6
    Gewindeterminale 14 9/16 31.9 28.4 15.5 230 134.9 256.8 273 96 M27 1.2
    Gewindeterminale 16 5/8 31.9 28.4 17.1 280 134.9 270.1 286.3 108 M30 1.3
    Gewindeterminale 18-20 3/4 39.2 35.1 20.2 410 161.9 313.5 332.9 120 M36 2.3
    Gewindeterminale 22 7/8 43.2 38.1 23.8 560 188.9 343.5 366.2 120 M42 3.1
    Gewindeterminale 25-26 1 50.2 44.5 27 740 215.9 400.2 426.1 144 M48 4.9
    Gewindeterminale 28-29 1 1/8 57 50.8 30.2 1020 242.9 456.9 486.1 168 M56 7.4
    Gewindeterminale 32 1 1/4 64.1 57.2 33.7 1190 269.9 513.6 546 192 M60 10.2

    Varianten
    Name Artikelnr. Seildurchmesser in mm Zoll Downloads Angebot anfordern
    Gewindeterminale 107158-110600 6-7 1/4
    Gewindeterminale 107158-110800 8 5/16
    Gewindeterminale 107158-110900 9-10 3/8
    Gewindeterminale 107158-111100 11 7/16
    Gewindeterminale 107158-111200 12-13 1/2
    Gewindeterminale 107158-111400 14 9/16
    Gewindeterminale 107158-111600 16 5/8
    Gewindeterminale 107158-111800 18-20 3/4
    Gewindeterminale 107158-112200 22 7/8
    Gewindeterminale 107158-112500 25-26 1
    Gewindeterminale 107158-112800 28-29 1 1/8
    Gewindeterminale 107158-113200 32 1 1/4
