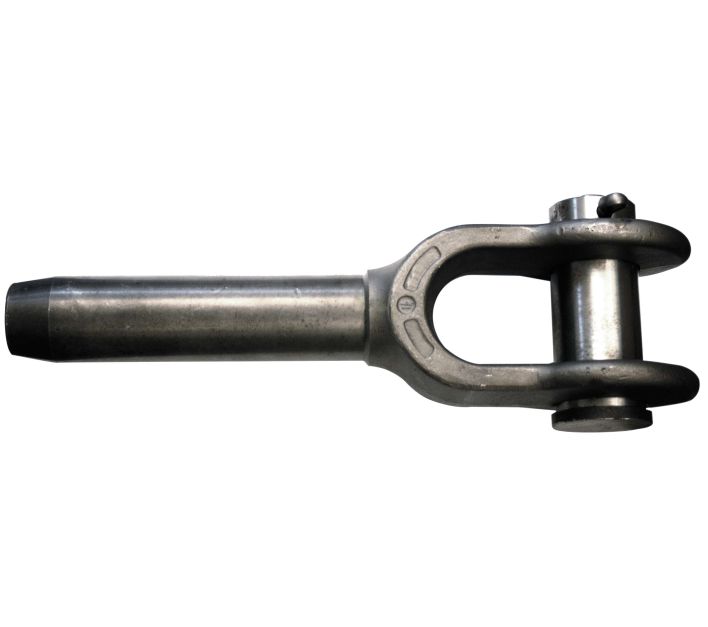

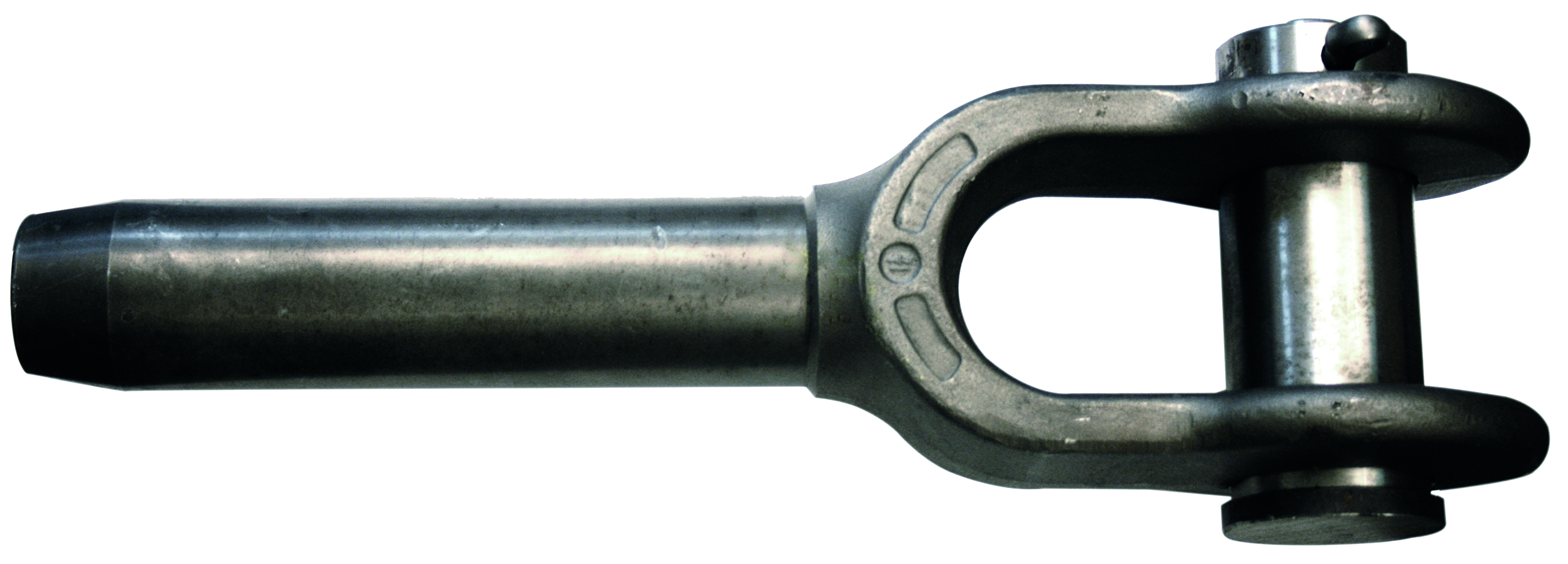

Gabelterminale
Artikelnummer
107159-110000
Hinweise
Nach korrekter Verarbeitung der Terminale erreichen die verwendeten Seile 90% der Seilmindestbruchkraft!
- geeignet für Terminalendverbindungen nach EN 13411-8
- Material: Feinkornstahl mit spezieller Barrenqualität, geglüht
- für Seilfestigkeitsklassen: 1770, 1960, 2160
- Terminale dürfen nicht in Verbindung mit Seilen eingesetzt werden, die eine Faserseele haben!
- bei geplanter Verwendung anderer Konstruktionen bitte Absprache mit unseren Seilspezialisten
- Terminale dürfen verwendet werden:
• mit Seilen der Konstruktion 6x36WS+IWRC
• diese müssen einen Füllfaktor von 0,59 und 0,74 aufweisen

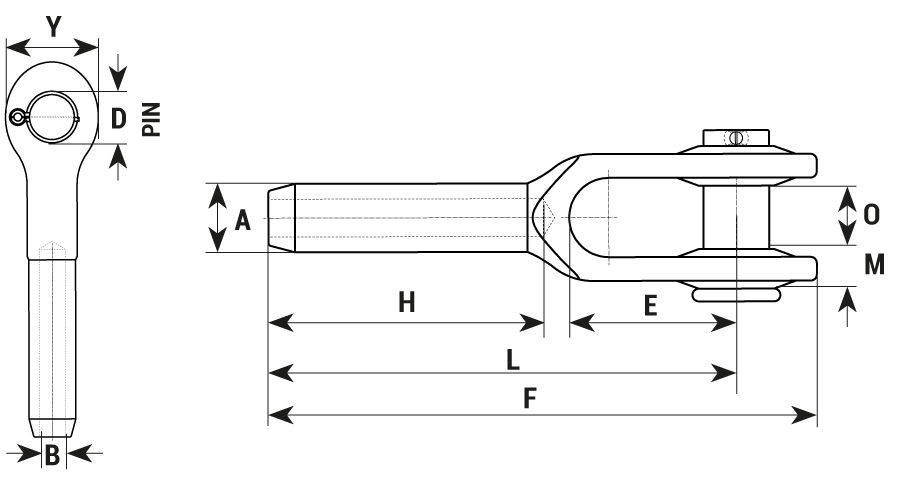

Name
Seildurchmesser in mm
Zoll
A in mm
A nach Verpressung in mm
B in mm
D in mm
E in mm
F in mm
F nach Verpressung in mm
H in mm
L in mm
M in mm
O in mm
Y in mm
Gewicht pro Stück in kg
Gabelterminale
6-7
1/4
12.6
11.2
6.9
17.5
38.1
120.7
127.2
54
101.6
7.9
17.5
34.9
0.3
Gabelterminale
8
5/16
19.6
17.5
8.6
20.6
44.5
158.8
168.5
81
134.9
10.3
20.6
41.3
0.6
Gabelterminale
9-10
3/8
19.6
17.5
10.3
20.6
44.5
158.8
168.5
81
134.9
10.3
20.6
41.3
0.5
Gabelterminale
11
7/16
24.9
22.4
12.3
25.4
50.8
198.4
211.4
108
169.9
12.7
25.4
50.8
1.1
Gabelterminale
12-13
1/2
24.9
22.4
13.9
25.4
50.8
198.4
211.4
108
169.9
12.7
25.4
50.8
1.1
Gabelterminale
14
9/16
31.9
28.4
15.5
30.2
57.2
242.9
259.1
134.9
206.4
15.9
31.8
63.5
2.2
Gabelterminale
16
5/8
31.9
28.4
17.1
30.2
57.2
242.9
259.1
134.9
206.4
15.9
31.8
63.5
2
Gabelterminale
18-20
3/4
39.2
35.1
20.2
35.1
69.9
296.9
316.3
161.9
254
19.1
38.1
76.2
3.5
Gabelterminale
22
7/8
43.2
38.1
23.8
41.4
82.6
346.1
368.8
188.9
295.3
23.8
44.5
85.7
5.4
Gabelterminale
25-26
1
50.2
44.5
27
50.8
95.3
396.9
422.8
215.9
339.7
26.2
50.8
101.6
8.1
Gabelterminale
28-29
1 1/8
57
50.8
30.2
57.2
108
444.5
473.6
242.9
381
30.2
57.2
114.3
13.1
Gabelterminale
32
1 1/4
64.1
57.2
33.7
63.5
120.7
493.7
526.1
269.9
419.1
30.2
63.5
127
16.4
Name
Artikelnr.
Seildurchmesser in mm
Zoll
Downloads
Angebot anfordern
Gabelterminale
107159-110600
6-7
1/4
Gabelterminale
107159-110800
8
5/16
Gabelterminale
107159-110900
9-10
3/8
Gabelterminale
107159-111100
11
7/16
Gabelterminale
107159-111200
12-13
1/2
Gabelterminale
107159-111400
14
9/16
Gabelterminale
107159-111600
16
5/8
Gabelterminale
107159-111800
18-20
3/4
Gabelterminale
107159-112200
22
7/8
Gabelterminale
107159-112500
25-26
1
Gabelterminale
107159-112800
28-29
1 1/8
Gabelterminale
107159-113200
32
1 1/4
