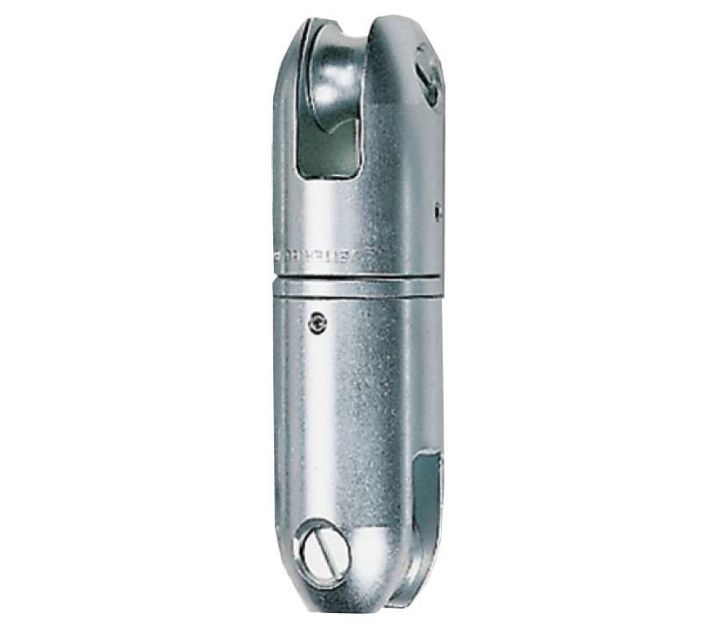

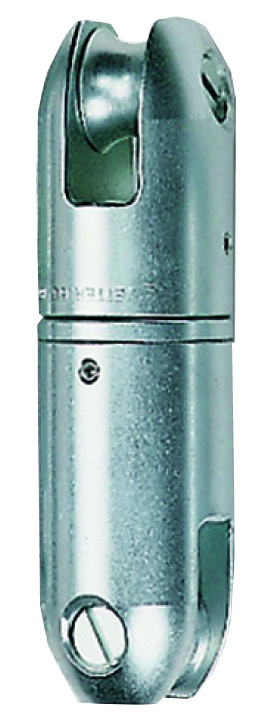

Fischverbinder (Drehwirbel) - kugelgelagert

Artikelnummer	110101-110000

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

- Achtung! Diese Fischverbinder dürfen nicht in der Nähe von stromführenden Leitungen eingesetzt werden
- Induktionsströme zerstören Kugellager und andere Teile - es könnte zu Unfällen kommen!
- Fischverbinder
- Ausführung: elektrisch leitfähig
- Fmin= Mindestbruchkraft

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- Ausführung: elektrisch leitfähig - Fmin= Mindestbruchkraft - für den Freileitungsbau - Verbindung zwischen Zugseil und Ziehstrumpf - wegen Kugellagerung nur für drehungsfreie Seile oder Flechtseile geeignet - verhindert das Aufdrehen des Leiterseiles

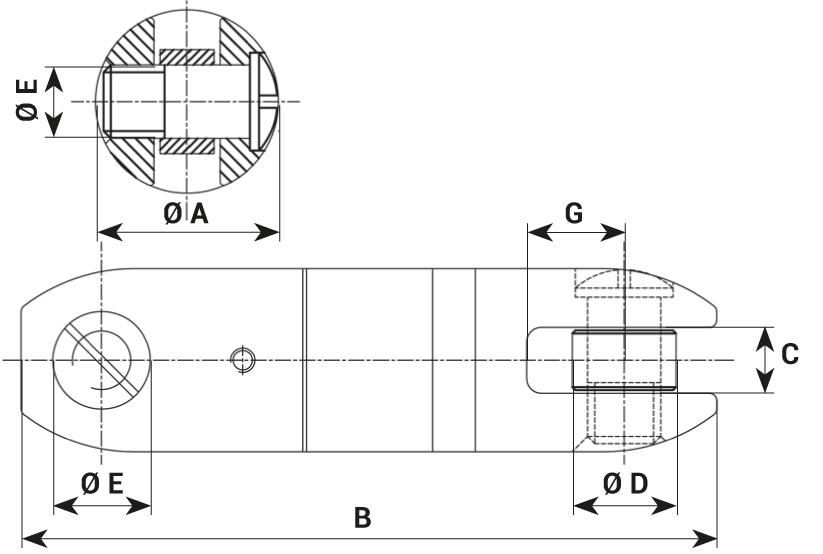

Name	Fmin in kN	A in mm	B in mm	C in mm	D in mm	E in mm	G in mm	Position	Gewicht pro Stück in kg
Fischverbinder (Drehwirbel) - kugelgelagert	21	18	80	6.5	12	6.5	13	1	0.11
Fischverbinder (Drehwirbel) - kugelgelagert	45	25	109	9	16	10	17	1	0.3
Fischverbinder (Drehwirbel) - kugelgelagert	60	30	128	12	17	12	20	1	0.5
Fischverbinder (Drehwirbel) - kugelgelagert	90	35	137	12	20	14	22	1	0.7
Fischverbinder (Drehwirbel) - kugelgelagert	120	40	160	14	21	16	25	1	1.1
Fischverbinder (Drehwirbel) - kugelgelagert	165	50	187	18	22	16	30	1	1.9
Fischverbinder (Drehwirbel) - kugelgelagert	180	55	190	20	26	18	33	2	2.3
Fischverbinder (Drehwirbel) - kugelgelagert	225	60	220	23	30	20	38	2	3.1
Fischverbinder (Drehwirbel) - kugelgelagert	300	65	235	26	34	24	28	3	3.5
Fischverbinder (Drehwirbel) - kugelgelagert	320	75	270	30	39	27	31.5	3	6.7
Fischverbinder (Drehwirbel) - kugelgelagert	400	85	305	35	44	30	36	3	9.4
Fischverbinder (Drehwirbel) - kugelgelagert	500	100	340	38	48	36	40	3	14.3

Varianten

Name	Artikelnr.	Fmin in kN	Angebot anfordern
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110018	21	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110025	45	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110030	60	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110035	90	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110040	120	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110050	165	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110055	180	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110060	225	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110065	300	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110075	320	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110085	400	Menge
Fischverbinder (Drehwirbel) - kugelgelagert	110101-110100	500	Menge
