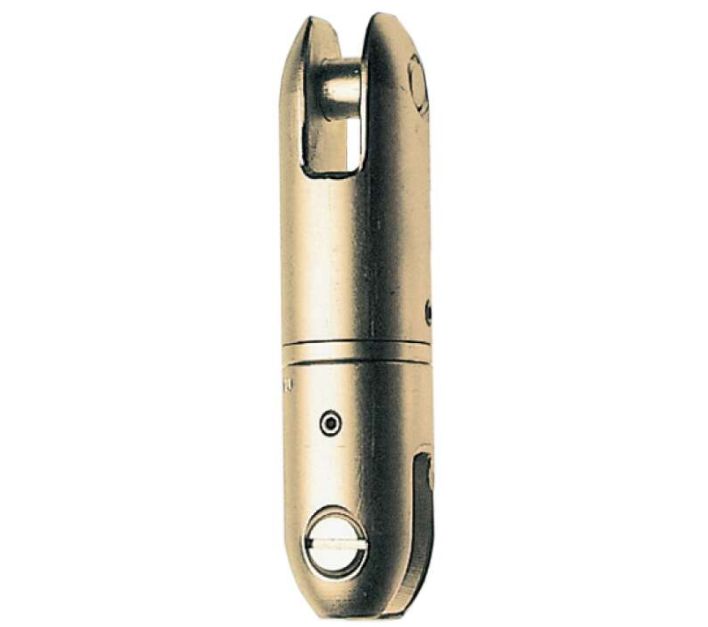

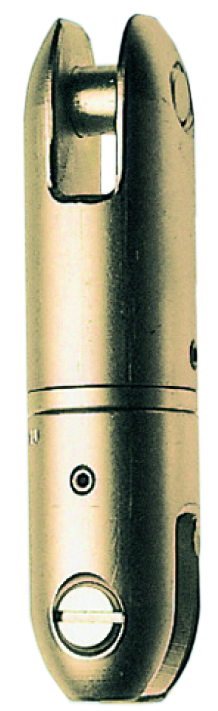

Drallfänger - Drehwirbel mit Gleitlager

Artikelnummer	110102-110000

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- mit Gleitlager - Verbindung zwischen Zugseil und Ziehstrumpf - nicht für den Freileitungsbau geeignet! - Drallfänger-Drehwirbel für die Erdkabelverlegung dürfen nur mit Gleitlager ausgerüstet sein - Gleitlager drehen bei zunehmender Zugkraft schwerer und verhindern das Aufdrehen des Zugseils (Kugellagerung dreht die Seile auf, es führt schnell zur Schlaufenbildung und Zerstörung)

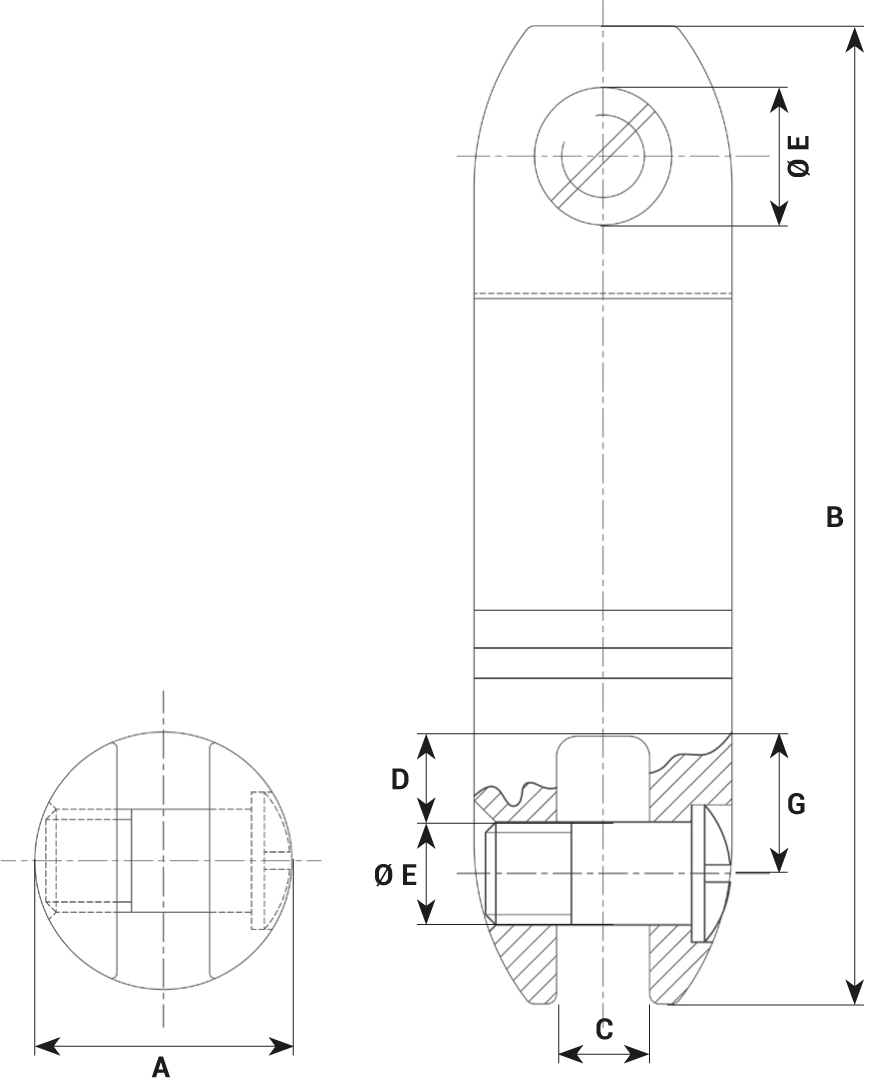

Name	Typ	Fmin in kN	A in mm	B in mm	C in mm	D in mm	E in mm	G in mm	Gewicht pro Stück in kg
Drallfänger - Drehwirbel mit Gleitlager	V 20 D	21	20	86	7	7	8	11	0.1
Drallfänger - Drehwirbel mit Gleitlager	V 25 D	30	25	120	9	12	10	17	0.3
Drallfänger - Drehwirbel mit Gleitlager	V 35 D	60	35	130	12	13	14	20	0.6
Drallfänger - Drehwirbel mit Gleitlager	V 45 D	150	45	180	16	19	16	27	1.5
Drallfänger - Drehwirbel mit Gleitlager	V 50 D	165	50	187	18	22	16	30	1.9
Drallfänger - Drehwirbel mit Gleitlager	V 55 D	180	55	190	20	24	18	38	2.3
Drallfänger - Drehwirbel mit Gleitlager	V 60 D	225	60	217	23	28	20	38	3.1
Drallfänger - Drehwirbel mit Gleitlager	V 65 D	300	65	235	26	33	24	45	3.5
Drallfänger - Drehwirbel mit Gleitlager	V 75 D	320	75	270	30	37	27	51	6.7
Drallfänger - Drehwirbel mit Gleitlager	V 85 D	400	85	315	34	43	30	58	9.4
Drallfänger - Drehwirbel mit Gleitlager	V 100 D	500	100	350	38	46	36	64	14.5

Varianten

Name	Artikelnr.	Fmin in kN	Angebot anfordern
Drallfänger - Drehwirbel mit Gleitlager	110102-110020	21	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110025	30	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110035	60	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110045	150	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110050	165	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110055	180	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110060	225	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110065	300	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110075	320	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110085	400	Menge
Drallfänger - Drehwirbel mit Gleitlager	110102-110100	500	Menge
