    RUD 2-Strang-Sonderaufhängekopf ISAK-RG

    Artikelnummer 204210
    Bezeichnung mit 2 in jeweils 1 Zwischenglied eingeschweißten ICE-Ringgabeln
    Betriebsanleitung CAD Dateien
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Hinweise

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

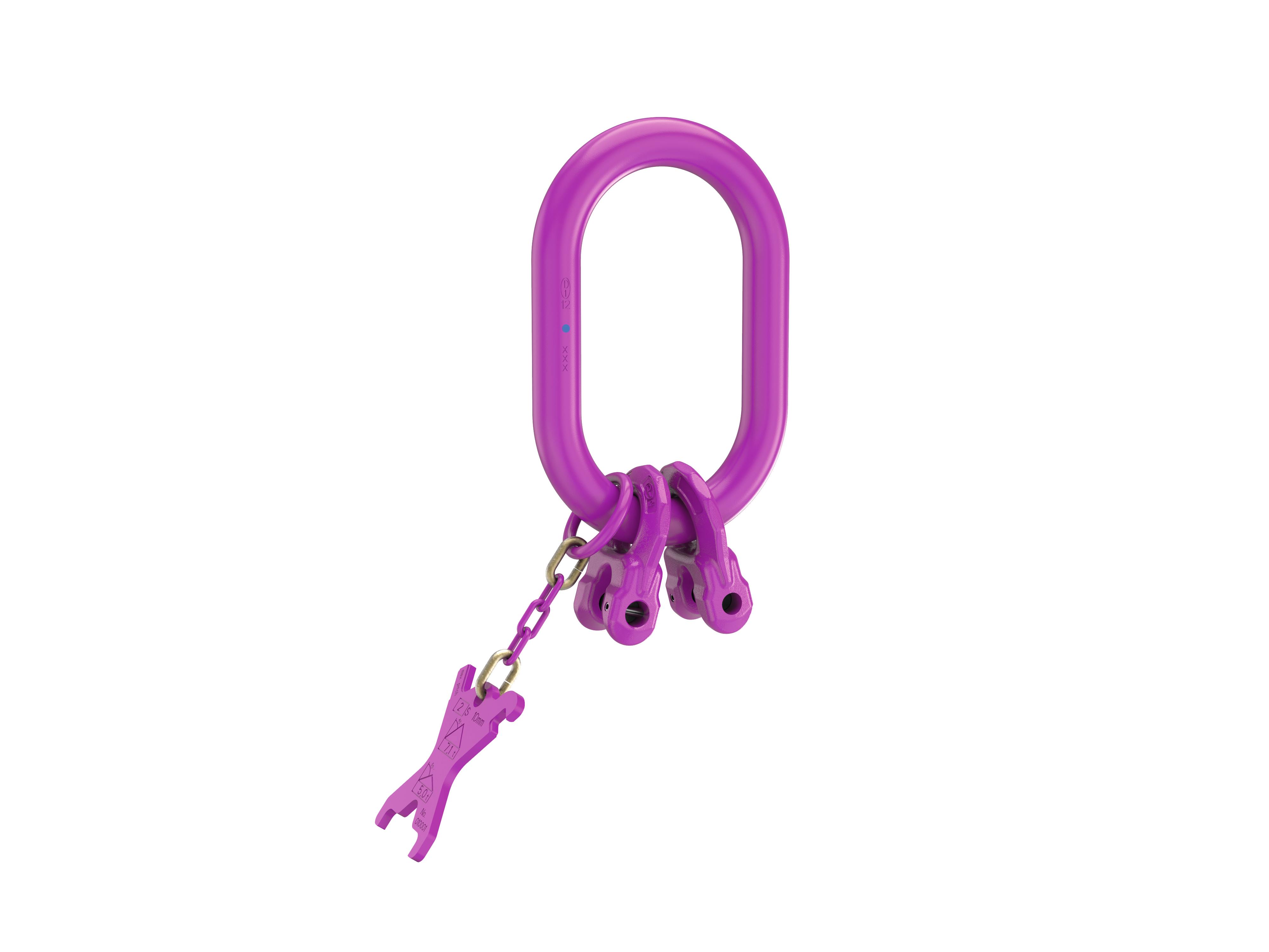

    main product photo
    Die größere Abstufung der inneren Breite „B“ vermindert eine unzuverlässige Anwendung (BGR 500/DGUV-Regel 100-500, Kap. 2.8) und Verschleiss am Kranhaken. Man spart ein aufwendiges Zwischengehänge für übergroße Kranhaken. - mit komplettem Kennzeichnungsanhänger (KZA) und integrierter Kettenprüflehre Die Sonderaufhängeköpfe sind mit eingeschweißter, allseitig beweglicher Ringgabel ICE-IRG ausgestattet. Daraus resultiert ein Zwangsanschluss zu Ketten-Ø und Strang­zahl.

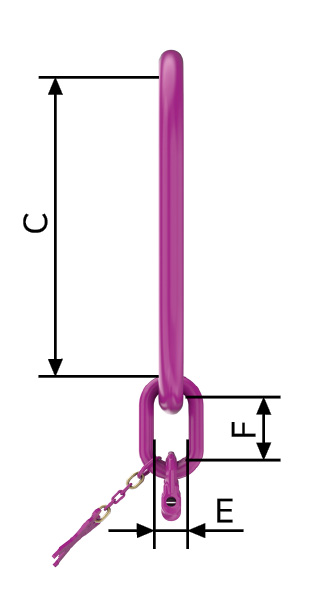

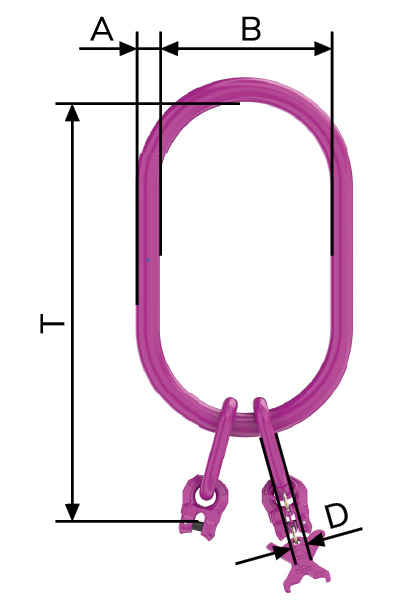

    Name Tragfähigkeit 0 bis 45 Grad in t Kettendurchmesser in mm B in mm A in mm C in mm D in mm E in mm F in mm T in mm Tragfaehigkeit 45 bis 60 Grad in t Gewicht/Stk in kg
    ISAK-RG-2-6/140 2,5 6 140 18 260 13 34 70 365 1.8 2.36
    ISAK-RG-2-8/140 4,25 8 140 22 260 18 40 85 389 3 4.03
    ISAK-RG-2-10/140 7,1 10 140 26 260 22 50 115 429 5 6.63
    ISAK-RG-2-13/140 11,2 13 140 32 260 26 65 140 467 8 10.47
    ISAK-RG-2-6/190 2,5 6 190 22 350 13 34 70 455 1.8 3.89
    ISAK-RG-2-8/190 4,25 8 190 26 350 18 40 85 479 3 6.13
    ISAK-RG-2-10/190 7,1 10 190 32 350 22 50 115 519 5 10.3
    ISAK-RG-2-13/190 11,2 13 190 36 350 26 65 140 557 8 14.93
    ISAK-RG-2-8/250 4,25 8 250 36 460 18 40 85 589 3 12.95
    ISAK-RG-2-10/250 7,1 10 250 36 460 22 50 115 629 5 14.61
    ISAK-RG-2-13/250 11,2 13 250 36 460 26 65 140 667 8 17.37
    ISAK-RG-2-16/250 17 16 250 40 460 32 75 170 713 12.5 25.16

    Varianten
    Name Artikelnr. Tragfähigkeit 0 bis 45 Grad in t Kettendurchmesser in mm B in mm Downloads Angebot anfordern
    ISAK-RG-2-6/140 7903194 2,5 6 140
    ISAK-RG-2-8/140 7903195 4,25 8 140
    ISAK-RG-2-10/140 7903196 7,1 10 140
    ISAK-RG-2-13/140 7903197 11,2 13 140
    ISAK-RG-2-6/190 7903198 2,5 6 190
    ISAK-RG-2-8/190 7903199 4,25 8 190
    ISAK-RG-2-10/190 7903200 7,1 10 190
    ISAK-RG-2-13/190 7903201 11,2 13 190
    ISAK-RG-2-8/250 7903202 4,25 8 250
    ISAK-RG-2-10/250 7903203 7,1 10 250
    ISAK-RG-2-13/250 7903204 11,2 13 250
    ISAK-RG-2-16/250 7903205 17 16 250
