RUD 2-Strang-Aufhängekopf IBK-RG-2

Artikelnummer	204209
Bezeichnung	mit zwei eingeschweißten ICE-Ringgabeln

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

Tragfähigkeit 0 bis 45 Grad in t

Kettendurchmesser in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Stteffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Die Aufhängeköpfe sind mit zwei eingeschweißten, allseitig beweglichen ICE-Ringgabeln ausgestattet. Daraus resultiert ein Zwangsanschluss für Kettendurchmesser und Strangzahl. Die Aufhängeköpfe werden durch Kennzeichnungsanhänger mit integrierter Kettenprüflehre ergänzt. Maße enstprechend Aufhängeglied Form A nach DIN 5688, jedoch eine Nenndicke größer. Oberfläche: ICE-Pink pulverbeschichtet gefertigt entsprechend DIN EN 1677-4 Die innere Breite ist ausreichend zum Einhängen in hochfeste Lasthaken an Hebezeugen.

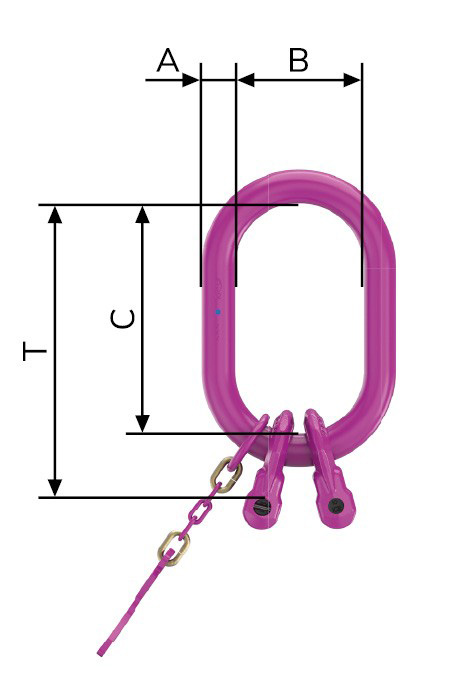

Name	Tragfähigkeit 0 bis 45 Grad in t	Kettendurchmesser in mm	A in mm	B in mm	C in mm	T in mm	Tragfaehigkeit 45 bis 60 Grad in t	Gewicht/Stk in kg
IBK-RG-2-6	2,5	6	13.5	34	70	105	1.8	0.68
IBK-RG-2-8	4,25	8	18	40	85	129	3	1.56
IBK-RG-2-10	7,1	10	22	50	115	169	5	2.14
IBK-RG-2-13	11,2	13	26	65	140	207	8	5.1
IBK-RG-2-16	17	16	32	75	170	253	12.5	9.05

Varianten

Name	Artikelnr.	Tragfähigkeit 0 bis 45 Grad in t	Kettendurchmesser in mm	Downloads	Angebot anfordern
IBK-RG-2-6	7903075	2,5	6	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-8	7903076	4,25	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-10	7903077	7,1	10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-13	7903078	11,2	13	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
IBK-RG-2-16	7903079	17	16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
