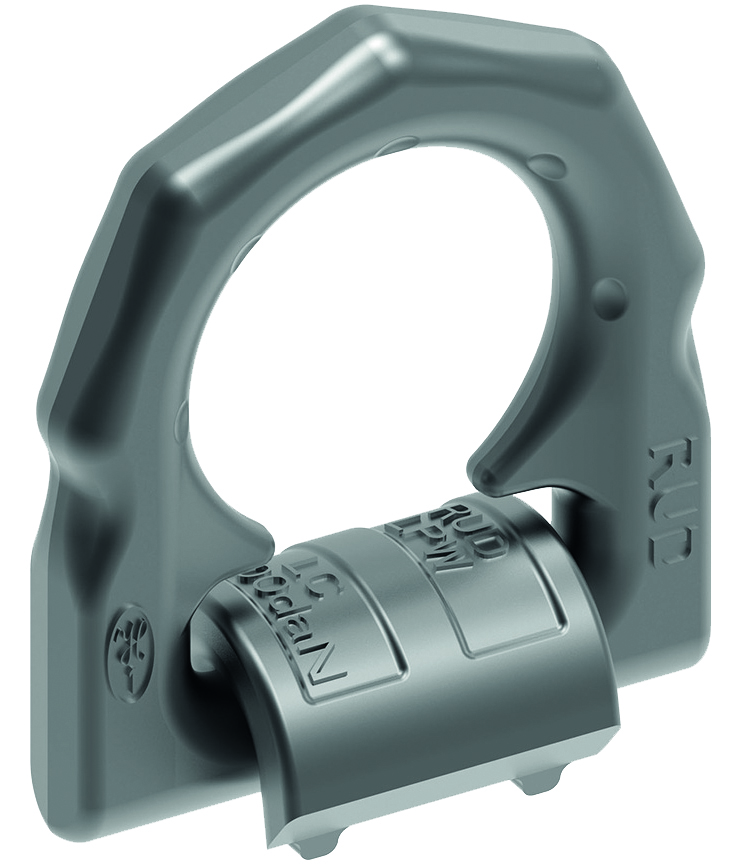

    Zurrpunkt - schweißbar - Typen LPW/LPW-U

    Bezeichnung Typ LPW-U mit Feder - Typ LPW ohne Feder
    Betriebsanleitung CAD Dateien
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    *LPW 32000 - Maße in mm - B = 190 - C = 69 - E = 105 - T = 185

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

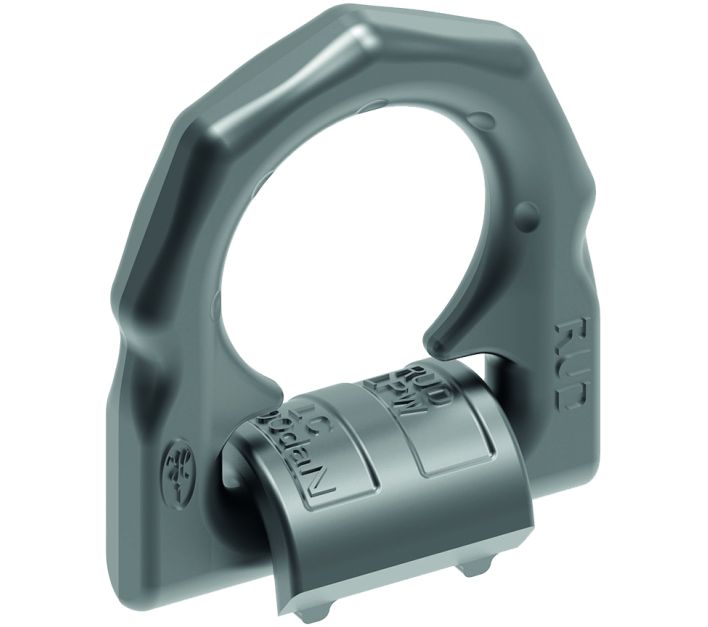

    main product photo
    - allseitig voll belastbar - patentierte 90° Belastungsabstützung - deutliche Kennzeichnung der Mindestzurrkraft für alle Belastungsrichtungen - LC-Kennzeichnung in daN - Einhängebügel bis 180° schwenkbar - Distanznoppen am Anschweißklotz für den nötigen Luftspalt zur Wurzelschweißung - einfache und prozesssichere Positionierung für die Schweißung durch vormontierte Einheiten aus Aufhängeöse und Anschweißklötzen - das Anschweißteil ist aus einem gut schweißbaren Werkstoff geschmiedet - Klemmfeder wirkt geräuschdämpfend und hält die Zurröse in der gewünschten Richtung, was ein einfaches Einhängen ermöglicht sowie das Lackieren durch Fixierung der Einhängeöse erleichtert - funktionsoptimierte Form der Einhängeöse für bessere Abstützung bei Seitenbelastung und Schutz der Klemmfeder - Oberfläche phosphatiert

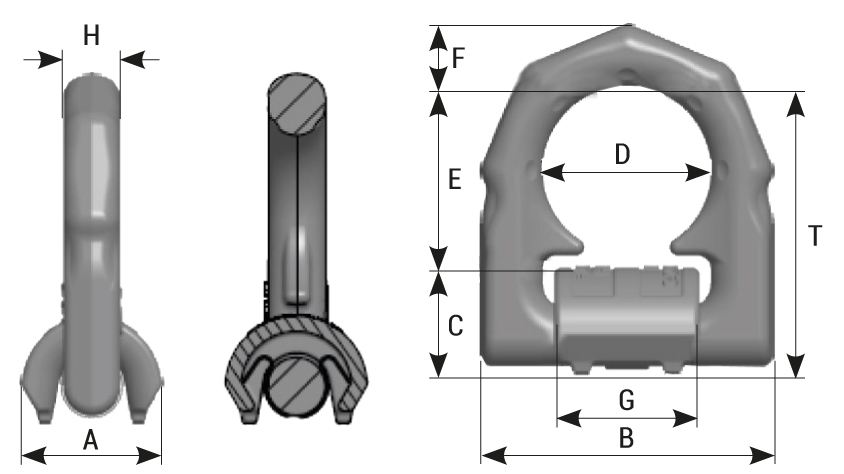

    Name Ausführung LC in daN A in mm B in mm C in mm D in mm E in mm F in mm G in mm H in mm Schweißnaht HV + a T in mm Gewicht/Stk in kg
    LPW-U 3000 mit Feder 3000 33 66 25 38 40 14 33 14 HV 5+3 65 0,35
    LPW-U 5000 mit Feder 5000 36 77 27 45 48 16 40 14 HV 7+3 75 0,48
    LPW-U 8000 mit Feder 8000 42 87 31 51 52 18 46 16 HV 8+3 83 0,8
    LPW-U 13400 mit Feder 13400 61 115 44 67 73 24 60 22 HV 12+4 117 1,9
    LPW-U 20000 mit Feder 20000 75 129 55 67 71 26,5 60 26 HV 16+4 126 2,9
    LPW-U 32000 mit Feder 32000 96 192 70 100 106 40 90 26 HV 25+6 176 7,12
    LPW 3000 ohne Feder 3000 33 66 25 38 40 14 33 14 HV 5+3 65 0,35
    LPW 5000 ohne Feder 5000 36 77 27 45 48 16 40 14 HV 7+3 75 0,48
    LPW 8000 ohne Feder 8000 42 87 31 51 52 18 46 16 HV 8+3 83 0,8
    LPW 13400 ohne Feder 13400 61 115 44 67 73 24 60 22 HV 12+4 117 1,9
    LPW 20000 ohne Feder 20000 75 129 55 67 71 26,5 60 26 HV 16+4 126 2,9
    LPW 32000* ohne Feder 32000 96 192 70 100 106 40 90 26 HV 25+6 176 7,12

    Varianten
    Name Artikelnr. Ausführung LC in daN Downloads Angebot anfordern
    LPW-U 3000 7992225 mit Feder 3000
    LPW-U 5000 7994831 mit Feder 5000
    LPW-U 8000 7992226 mit Feder 8000
    LPW-U 13400 7992227 mit Feder 13400
    LPW-U 20000 7992228 mit Feder 20000
    LPW-U 32000 7906781 mit Feder 32000
    LPW 3000 7993142 ohne Feder 3000
    LPW 5000 7995430 ohne Feder 5000
    LPW 8000 7993143 ohne Feder 8000
    LPW 13400 7993144 ohne Feder 13400
    LPW 20000 7993145 ohne Feder 20000
    LPW 32000* 7992229 ohne Feder 32000
