Vollkauschen DIN 3091

Artikelnummer	107101-110000

Wählen Sie Ihre Produktvariante

Seildurchmesser NG in mm

Ausführung

Durchmesser Wunschbohrung in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

- in feuerverzinkter Ausführung
- lackierte Ausführung

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

Ausführung: roh - Nenngröße 8 - 14 nach DIN 3091 Ausgabe 11-1976 (alte DIN) - Nenngröße 20 - 80 nach DIN 3091 Ausgabe 12-1998 Werkstoff: - Nenngröße 8 - 14 GTW-40 DIN 1692 - Nenngröße 20 - 80 GGG-40 DIN 1693

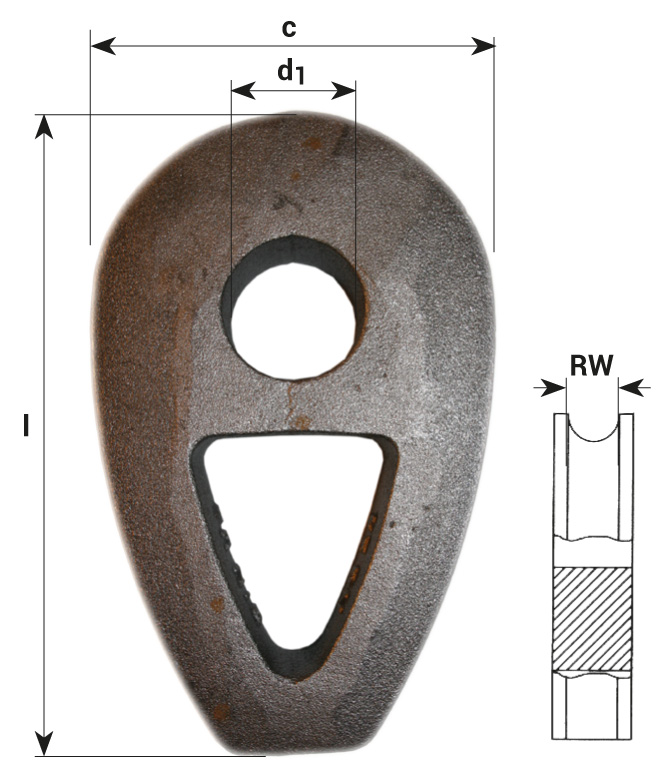

Name	Ausführung	Seildurchmesser NG in mm	c in mm	innere Länge l (gesamt)	max. d1 in mm	Rillenweite in mm	Rohmaß d1 in mm	Gewicht pro 100 Stück in kg
Vollkauschen DIN 3091 Rohmaßbohrung - NG 8	Rohmaßbohrung	8	40	56	20	9	14	18,1
Vollkauschen DIN 3091 Rohmaßbohrung - NG 10	Rohmaßbohrung	10	50	70	25	11	18	31,8
Vollkauschen DIN 3091 Rohmaßbohrung - NG 12	Rohmaßbohrung	12	60	84	30	13	21	51,5
Vollkauschen DIN 3091 Rohmaßbohrung - NG 14	Rohmaßbohrung	14	70	98	35	16	25	79,9
Vollkauschen DIN 3091 Rohmaßbohrung - NG 16	Rohmaßbohrung	16	80	130	40	18	28	89,5
Vollkauschen DIN 3091 Rohmaßbohrung - NG 18	Rohmaßbohrung	18	90	145	45	20	31	121,1
Vollkauschen DIN 3091 Rohmaßbohrung - NG 20	Rohmaßbohrung	20	100	161	50	22	35	161
Vollkauschen DIN 3091 Rohmaßbohrung - NG 22	Rohmaßbohrung	22	110	177	55	24	38	211
Vollkauschen DIN 3091 Rohmaßbohrung - NG 24	Rohmaßbohrung	24	120	193	60	26	41	271
Vollkauschen DIN 3091 Rohmaßbohrung - NG 26	Rohmaßbohrung	26	130	209	65	29	44	355
Vollkauschen DIN 3091 Rohmaßbohrung - NG 28	Rohmaßbohrung	28	140	224	70	31	47	420
Vollkauschen DIN 3091 Rohmaßbohrung - NG 32	Rohmaßbohrung	32	160	256	80	35	53	630
Vollkauschen DIN 3091 Rohmaßbohrung - NG 36	Rohmaßbohrung	36	180	288	90	40	59	884
Vollkauschen DIN 3091 Rohmaßbohrung - NG 40	Rohmaßbohrung	40	200	320	100	44	65	1100
Vollkauschen DIN 3091 Rohmaßbohrung - NG 44	Rohmaßbohrung	44	220	352	110	48	70	1500
Vollkauschen DIN 3091 Rohmaßbohrung - NG 48	Rohmaßbohrung	48	240	384	120	53	76	2000
Vollkauschen DIN 3091 Rohmaßbohrung - NG 52	Rohmaßbohrung	52	260	416	130	57	81	2500
Vollkauschen DIN 3091 Rohmaßbohrung - NG 56	Rohmaßbohrung	56	280	448	140	62	86	3200
Vollkauschen DIN 3091 Rohmaßbohrung - NG 64	Rohmaßbohrung	64	320	512	160	70	95	4600
Vollkauschen DIN 3091 Rohmaßbohrung - NG 72	Rohmaßbohrung	72	360	576	180	79	Klärung bei Bestellung	6600

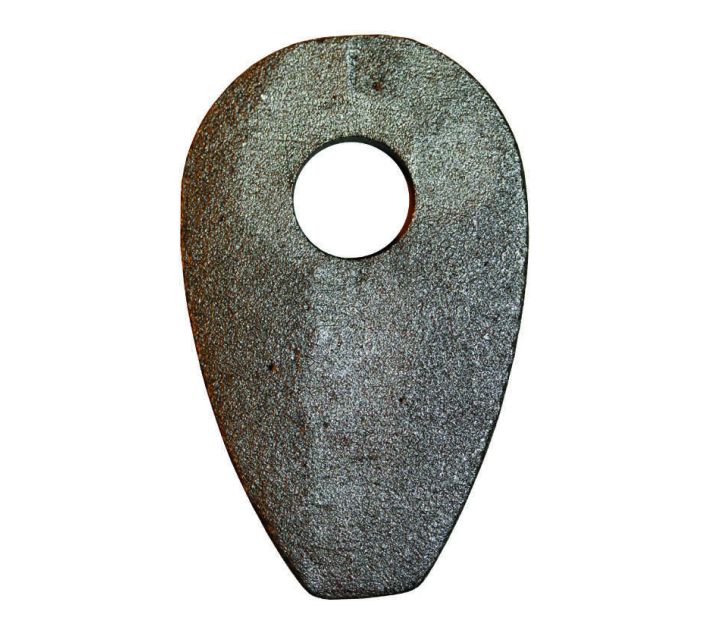

Vollkauschen DIN 3091 aufgebohrt - NG 8	aufgebohrt	8	40	56	20	9	14	18,1
Vollkauschen DIN 3091 aufgebohrt - NG 10	aufgebohrt	10	50	70	25	11	18	31,8
Vollkauschen DIN 3091 aufgebohrt - NG 12	aufgebohrt	12	60	84	30	13	21	51,5
Vollkauschen DIN 3091 aufgebohrt - NG 14	aufgebohrt	14	70	98	35	16	25	79,9
Vollkauschen DIN 3091 aufgebohrt - NG 16	aufgebohrt	16	80	130	40	18	28	89,5
Vollkauschen DIN 3091 aufgebohrt - NG 18	aufgebohrt	18	90	145	45	20	31	121,1
Vollkauschen DIN 3091 aufgebohrt - NG 20	aufgebohrt	20	100	161	50	22	35	161
Vollkauschen DIN 3091 aufgebohrt - NG 22	aufgebohrt	22	110	177	55	24	38	211
Vollkauschen DIN 3091 aufgebohrt - NG 24	aufgebohrt	24	120	193	60	26	41	271
Vollkauschen DIN 3091 aufgebohrt - NG 26	aufgebohrt	26	130	209	65	29	44	355
Vollkauschen DIN 3091 aufgebohrt - NG 28	aufgebohrt	28	140	224	70	31	47	420
Vollkauschen DIN 3091 aufgebohrt - NG 32	aufgebohrt	32	160	256	80	35	53	630
Vollkauschen DIN 3091 aufgebohrt - NG 36	aufgebohrt	36	180	288	90	40	59	884
Vollkauschen DIN 3091 aufgebohrt - NG 40	aufgebohrt	40	200	320	100	44	65	1100
Vollkauschen DIN 3091 aufgebohrt - NG 44	aufgebohrt	44	220	352	110	48	70	1500
Vollkauschen DIN 3091 aufgebohrt - NG 48	aufgebohrt	48	240	384	120	53	76	2000
Vollkauschen DIN 3091 aufgebohrt - NG 52	aufgebohrt	52	260	416	130	57	81	2500
Vollkauschen DIN 3091 aufgebohrt - NG 56	aufgebohrt	56	280	448	140	62	86	3200
Vollkauschen DIN 3091 aufgebohrt - NG 64	aufgebohrt	64	320	512	160	70	95	4600
Vollkauschen DIN 3091 aufgebohrt - NG 72	aufgebohrt	72	360	576	180	79	Klärung bei Bestellung	6600

Varianten

Name	Artikelnr.	Seildurchmesser NG in mm	Ausführung	Angebot anfordern
Vollkauschen DIN 3091 Rohmaßbohrung - NG 8	107101-110800	8	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 10	107101-111000	10	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 12	107101-111200	12	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 14	107101-111400	14	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 16	107101-111600	16	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 18	107101-111800	18	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 20	107101-112000	20	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 22	107101-112200	22	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 24	107101-112400	24	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 26	107101-112600	26	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 28	107101-112800	28	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 32	107101-113200	32	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 36	107101-113600	36	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 40	107101-114000	40	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 44	107101-114400	44	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 48	107101-114800	48	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 52	107101-115200	52	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 56	107101-115600	56	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 64	107101-116400	64	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 Rohmaßbohrung - NG 72	107101-117200	72	Rohmaßbohrung	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 8	107101-120800	8	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 10	107101-121000	10	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 12	107101-121200	12	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 14	107101-121400	14	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 16	107101-121600	16	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 18	107101-121800	18	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 20	107101-122000	20	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 22	107101-122200	22	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 24	107101-122400	24	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 26	107101-122600	26	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 28	107101-122800	28	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 32	107101-123200	32	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 36	107101-123600	36	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 40	107101-124000	40	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 44	107101-124400	44	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 48	107101-124800	48	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 52	107101-125200	52	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 56	107101-125600	56	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 64	107101-126400	64	aufgebohrt	Menge
Vollkauschen DIN 3091 aufgebohrt - NG 72	107101-127200	72	aufgebohrt	Menge
