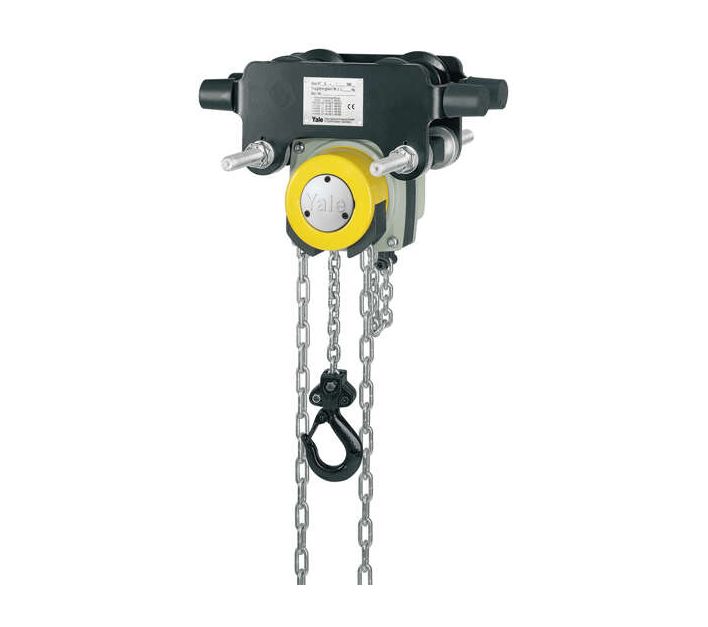

Stirnradflaschenzüge - Modell Yalelift IT - 3,0 m Hub - verzinkte Rundstahlkette - integrierte Roll- oder Haspelfahrwerk

Artikelnummer 502107-000000
Bezeichnung Tragfähigkeit: 0,5 t - 20,0 t
Wählen Sie Ihre Produktvariante

Ansprechpartner:

Hinweise

Der abgebildete Anfahrpuffer ist optional lieferbar!
Diese Hebezeuge sind nicht für den Personentransport bestimmt und dürfen für diesen Zweck nicht verwendet werden!


Produktvarianten:

- explosionsgeschützte Ausführung


OPTIONEN:

- einstellbare Überlastsicherung
- Kettenspeicher, Anfahrpuffer, korrosionsgeschützte Ausführung
- Feststellvorrichtung zum Fixieren des Handfahrwerks auf dem Träger ohne Last (Parkposition z.B. in der Schifffahrt) bis 5,0 t

Nutzen Sie für das gesamte Hebezeugprogramm unseren Wartungs-, Prüf- und Reparaturservice! Beachten Sie die jährliche Prüffrist!

Die Kombination des Yalelift 360 mit einem sehr niedrig bauenden Handfahrwerk sorgt für mehr Einsatzflexibilität. - Geräte der Baureihe sind bis zu einer Tragfähigkeit von 3000 kg einsträngig ausgelegt, das Baumaß wurde nochmals verkürzt. So können auch niedrige Raumhöhen optimal genutzt werden. - bewährte und nahezu stufenlose Verstellsystem des Fahrwerks ermöglicht die einfache und schnelle Montage durch Einstellmuttern. - Fahrwerke bis 5 t werden für zwei Trägerbereiche angeboten: A-Bereich bis 180 mm Trägerflanschbreite (Standard, deckt ca. 80 % aller Trägerbreiten ab). Eine Umrüstung auf den B-Bereich, bis 300 mm, ist problemlos möglich. - Laufrollen sind für eine maximale Neigung des Trägerflansches von 14 % ausgelegt (DIN 1025-1), optimale Laufeigenschaften werden durch gekapselte und dauergeschmierte Kugellager garantiert. - Kippsicherung und Radbruchstützen sind serienmäßig.

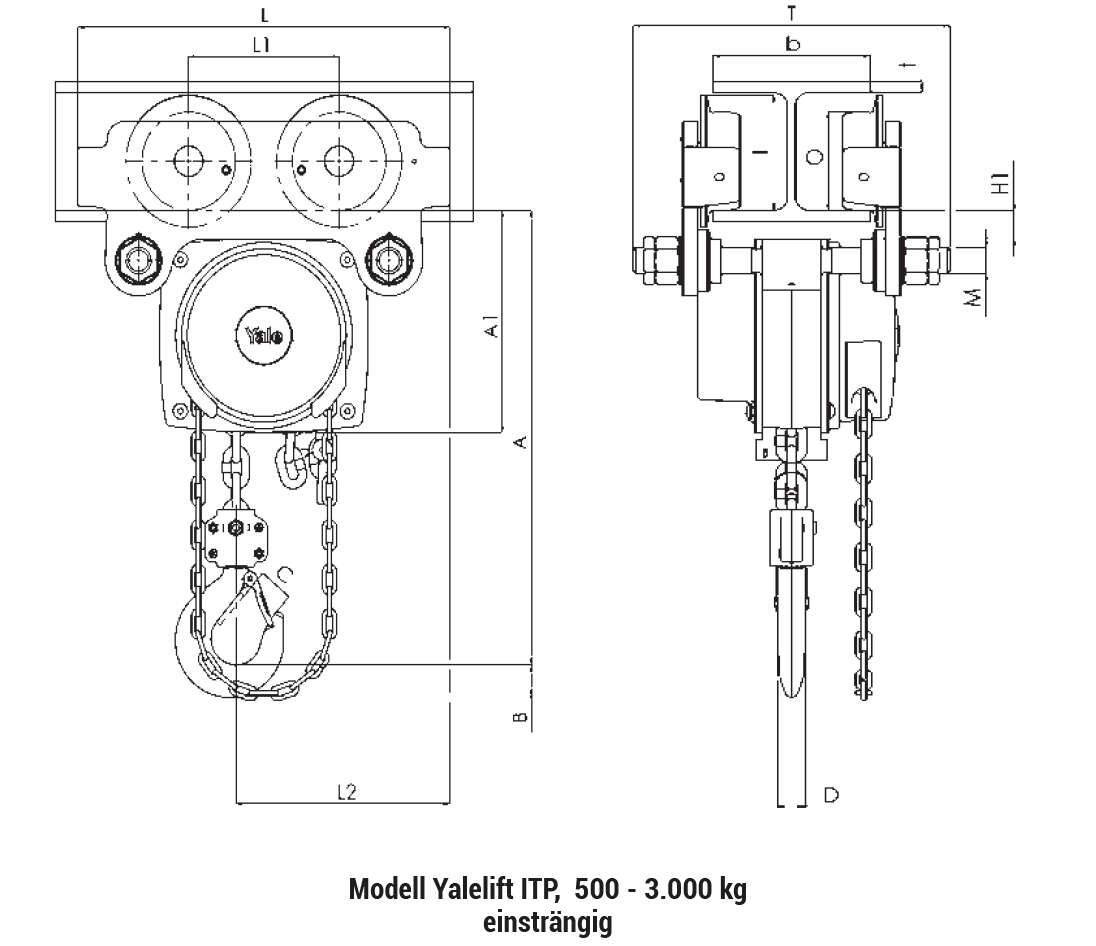

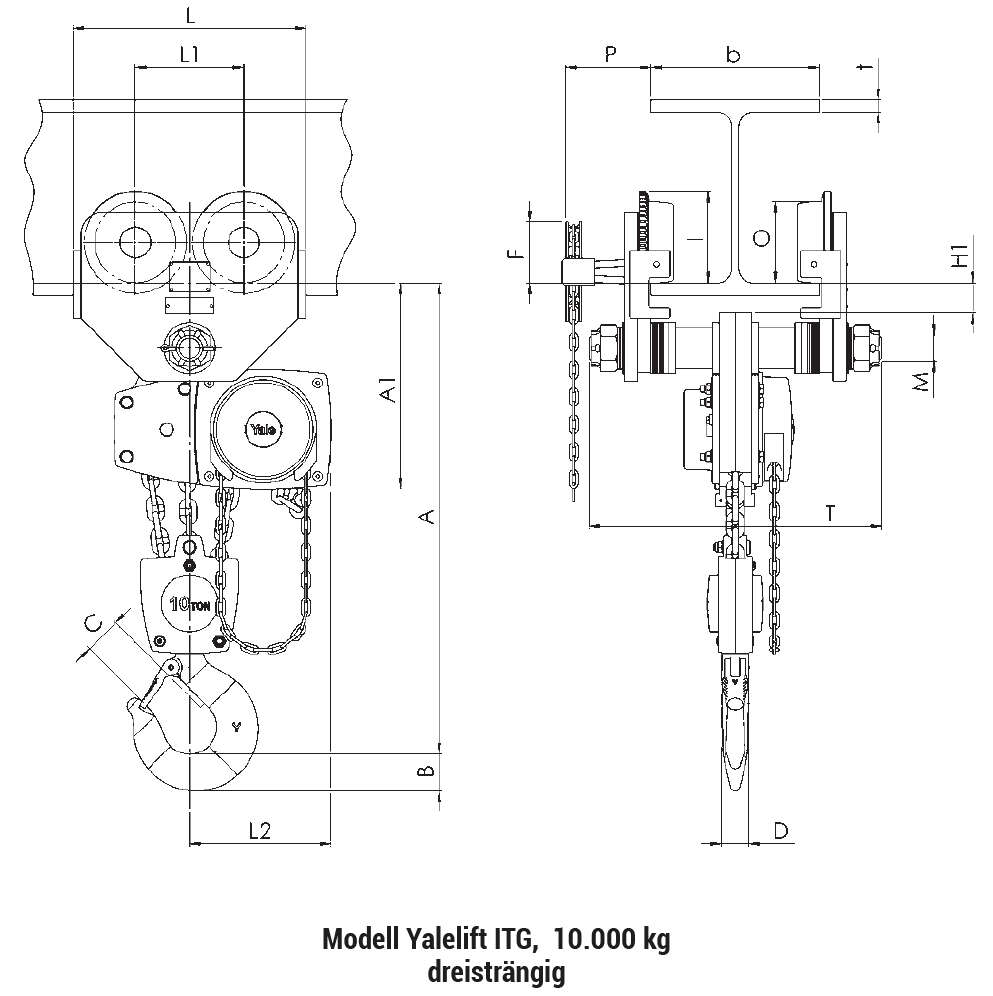

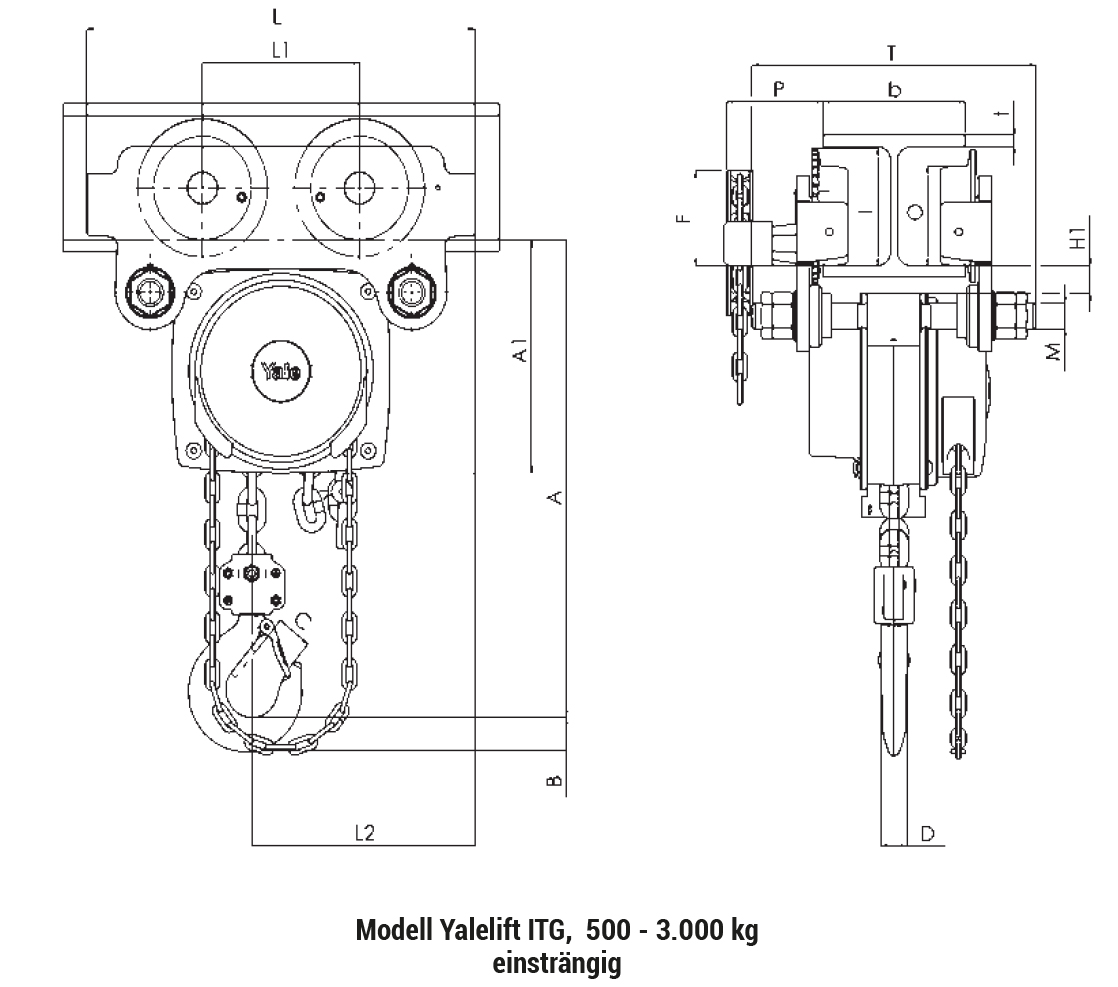

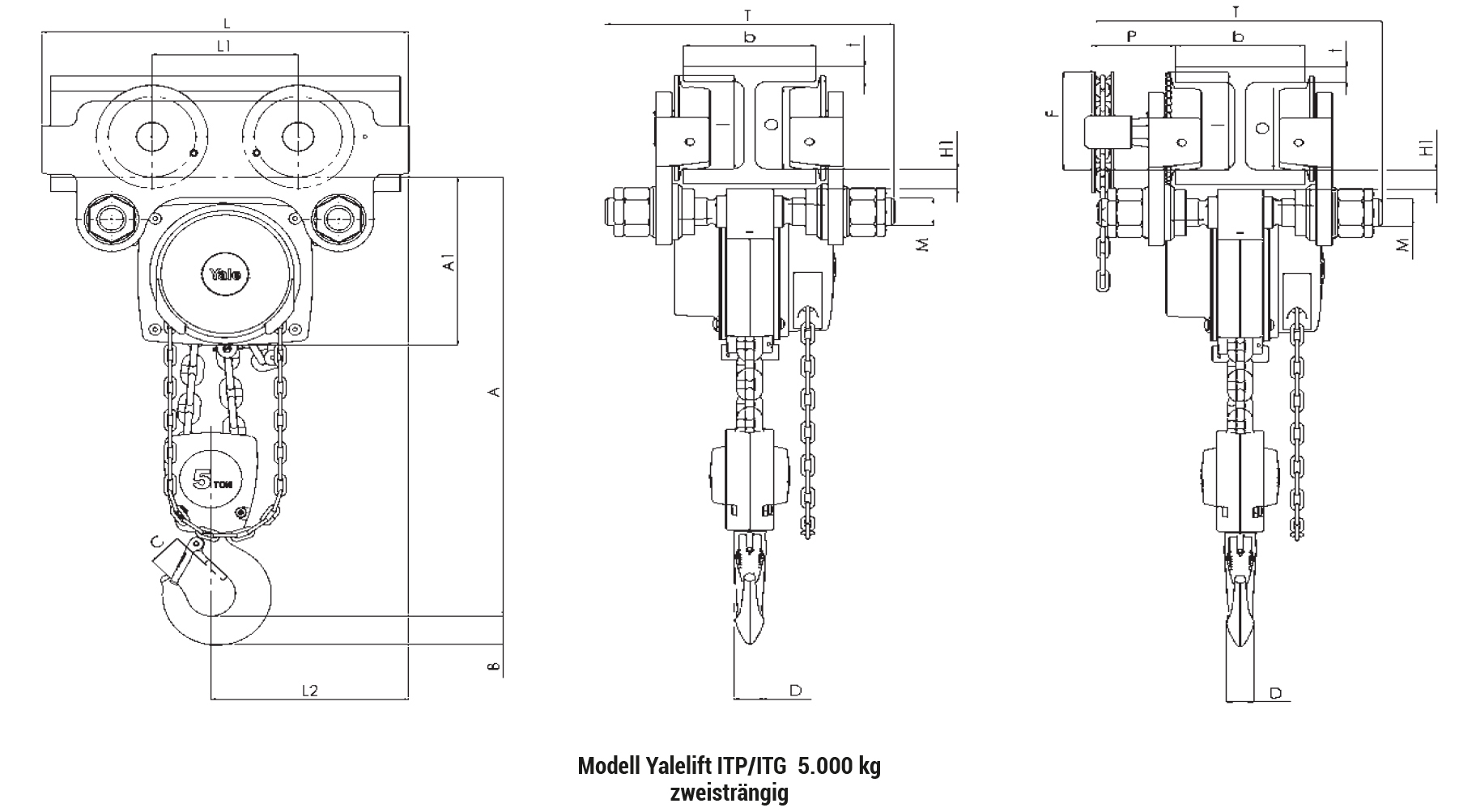

Name Ausführung Tragfähigkeit in kg/Anzahl der Stränge A1 in mm Amin in mm B in mm C in mm D in mm F (Haspelfahrwerk) in mm Größe H1 in mm I (Haspelfahrwerk) in mm I (Rollenfahrwerk) in mm Kurvenradius m L in mm L1 in mm L2 in mm M in mm O in mm P (Haspelfahrwerk) in mm Standardhubhöhe in m T (Bereich A) in mm T (Bereich B) in mm Trägerflanschbreite b in mm Trägerflanschdicke tmax. in mm Gewicht bei 3,0 m Normalhub in kg
YLIT 500 YLIT mit Rollfahrwerk (P) 500/1 158 245 17 24 14 A 24,5 71,5 0,9 270 130 159 M18 60 3 280 400 50 - 180 19 20
YLIT 1000 YLIT mit Rollfahrwerk (P) 1000/1 178 272 22 29 19 A 24 71,5 0,9 310 130 175 M22 60 3 290 410 50 - 180 19 27
YLIT 2000 YLIT mit Rollfahrwerk (P) 2000/1 205,5 323 30 35 22 A 23,5 95,5 1,15 360 150 207 M27 80 3 305 425 58 - 180 19 44
YLIT 3000 YLIT mit Rollfahrwerk (P) 3000/1 252 382 38 40 30 A 32 131 1,5 445 180 256 M30 112 3 320 440 74 - 180 27 77
YLIT 5000 YLIT mit Rollfahrwerk (P) 5000/2 260,5 550 45 47 37 A 30,5 142,5 2 525 209 283 M42 125 3 364 484 98 - 180 27 125
YLIT 10000 YLIT mit Rollfahrwerk (P) 10000/3 380 784 68 68 50 B 55 169 1,8 430 200 261 M48 150 3 540 125 - 310 40 -
YLIT 20000 YLIT mit Rollfahrwerk (P) 20000/6 B 9,5 3 180 - 310 40 32
YLIT 500 YLIT mit Haspelfahrwerk (G) 500/1 158 245 17 24 14 92 A 24,5 76,5 0,9 270 130 159 M18 60 108 3 280 400 50 - 180 19 24
YLIT 1000 YLIT mit Haspelfahrwerk (G) 1000/1 178 272 22 29 19 92 A 24 76,5 0,9 310 130 175 M22 60 110 3 290 410 50 - 180 19 32
YLIT 2000 YLIT mit Haspelfahrwerk (G) 2000/1 205,5 323 30 35 22 91 A 23,5 98 1,15 360 150 207 M27 80 112 3 305 425 58 - 180 19 49
YLIT 3000 YLIT mit Haspelfahrwerk (G) 3000/1 252 382 38 40 30 107 A 32 132,5 1,5 445 180 256 M30 112 112 3 320 440 74 - 180 27 82
YLIT 5000 YLIT mit Haspelfahrwerk (G) 5000/2 260,5 550 45 47 37 149,5 A 30,5 148,5 2 525 209 283 M42 125 117 3 364 484 98 - 180 27 130
YLIT 10000 YLIT mit Haspelfahrwerk (G) 10000/3 380 784 68 68 50 113 B 55 169 1,8 430 200 261 M48 150 158 3 540 125 - 310 40 202
YLIT 20000 YLIT mit Haspelfahrwerk (G) 20000/6 B 9,5 3 180 - 310 40 a,A,

Name Artikelnr. Ausführung Tragfähigkeit in kg/Anzahl der Stränge Downloads Angebot anfordern
YLIT 500 502107-005030 YLIT mit Rollfahrwerk (P) 500/1
YLIT 1000 502107-010030 YLIT mit Rollfahrwerk (P) 1000/1
YLIT 2000 502107-020030 YLIT mit Rollfahrwerk (P) 2000/1
YLIT 3000 502107-030030 YLIT mit Rollfahrwerk (P) 3000/1
YLIT 5000 502107-050030 YLIT mit Rollfahrwerk (P) 5000/2
YLIT 10000 502107-100030 YLIT mit Rollfahrwerk (P) 10000/3
YLIT 20000 502107-200030 YLIT mit Rollfahrwerk (P) 20000/6
YLIT 500 502107-005031 YLIT mit Haspelfahrwerk (G) 500/1
YLIT 1000 502107-010031 YLIT mit Haspelfahrwerk (G) 1000/1
YLIT 2000 502107-020031 YLIT mit Haspelfahrwerk (G) 2000/1
YLIT 3000 502107-030031 YLIT mit Haspelfahrwerk (G) 3000/1
YLIT 5000 502107-050031 YLIT mit Haspelfahrwerk (G) 5000/2
YLIT 10000 502107-100031 YLIT mit Haspelfahrwerk (G) 10000/3
YLIT 20000 502107-200031 YLIT mit Haspelfahrwerk (G) 20000/6
