    STAHL-CraneSystems-STF mit Rollfahrwerk

    Artikelnummer 502143-000000
    Bezeichnung Tragfähigkeit: 250 kg - 2000 kg
    Betriebsanleitung
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    Bei Sonderkonstruktionen und Sonderhöhen wenden Sie sich bitte an unsere Ansprechpartner der Hebezeugabteilung.

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

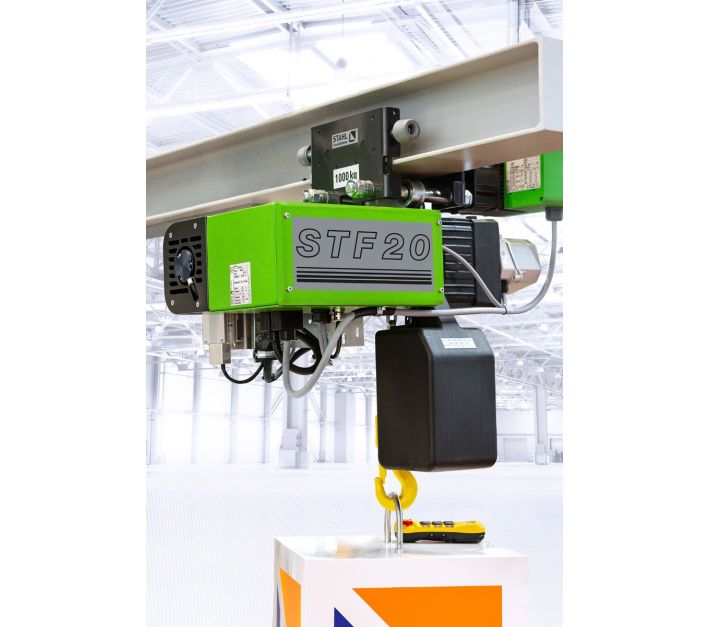

    main product photo
    Die Kettenzug-Variante STF ist standardmäßig mit Frequenzumrichtern von Magnetek ausgestattet. Dadurch wird präzises, stufenloses Heben und Fahren mit zuverlässiger Rückmeldung gewährleistet. Für den Einsatz unter besonderen Bedingungen sind verschiedene Sonderausführungen lieferbar. Zwei Bauweisen optimieren auf Wunsch die nutzbare Hakenhöhe aller Kettenzugtypen. Die Bauhöhe der Kurzen Katze und der Superkurzen Katze ist 33 % beziehungsweise über 60 % reduziert. Ein Frequenzumrichter ist vorteilhaft - Wenn noch größere Umschlagleistungen gefordert werden. Das zeitraubende und außerdem gefährliche Lastpendeln wird stark reduziert und Korrekturschaltungen (Tippbetrieb) minimiert - Wenn ruckfreies Anfahren und sicheres Positionieren notwendig sind - Wenn eine sehr kleine Feinhubgeschwindigkeit gefordert wird - Wenn eine Reduzierung der dynamischen Belastung gewünscht wird. Dies bedeutet z.B. noch längere Lebensdauer für Hubmotor und Hubgetriebe
    Name Typ Hubgeschwindigkeit Strangzahl Triebwerksgruppe/FEM-Einstufung Traglast in kg Flanschbreite in mm Bedienung Befestigung Einschaltdauer Frequenz Länge der Steuerleitung in m Phasen/Spannung Standardhubhöhe in m Steuerung
    STF1002-16 - Rollfahrwerk STF1002-16 16 m/min 1 M6 250 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1002-25 - Rollfahrwerk STF1002-25 25 m/min 1 M6 250 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1003-8 - Rollfahrwerk STF1003-8 8 m/min 1 M6 320 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1003-12 - Rollfahrwerk STF1003-12 12 m/min 1 M6 320 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1002-8 - Rollfahrwerk STF1002-8 4 m/min 2 M7 500 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-8 - Rollfahrwerk STF1005-8 8 m/min 1 M4 500 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-12 - Rollfahrwerk STF1005-12 12 m/min 1 M4 500 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2005-16 - Rollfahrwerk STF2005-16 16 m/min 1 M7 500 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1003-8 - Rollfahrwerk STF1003-8 4 m/min 2 M6 630 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2006-12 - Rollfahrwerk STF2006-12 12 m/min 1 M6 630 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1004-8 - Rollfahrwerk STF1004-8 4 m/min 2 M5 800 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-8 - Rollfahrwerk STF2008-8 8 m/min 1 M6 800 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-12 - Rollfahrwerk STF2008-12 12 m/min 1 M5 800 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-8 - Rollfahrwerk STF1005-8 4 m/min 2 M4 1000 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF1005-12 - Rollfahrwerk STF1005-12 6 m/min 2 M4 1000 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2005-12 - Rollfahrwerk STF2005-12 6 m/min 2 M7 1000 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-8 - Rollfahrwerk STF2010-8 8 m/min 1 M5 1000 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-12 - Rollfahrwerk STF2010-12 12 m/min 1 M4 1000 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2006-12 - Rollfahrwerk STF2006-12 6 m/min 2 M6 1250 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3012-8 - Rollfahrwerk STF3012-8 8 m/min 1 M4 1250 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3212-8 - Rollfahrwerk STF3212-8 8 m/min 1 M7 1250 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3212-16 - Rollfahrwerk STF3212-16 16 m/min 1 M6 1250 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-8 - Rollfahrwerk STF2008-8 4 m/min 2 M6 1600 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2008-16 - Rollfahrwerk STF2008-16 8 m/min 2 M5 1600 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-8 - Rollfahrwerk STF2010-8 4 m/min 2 M5 2000 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF2010-12 - Rollfahrwerk STF2010-12 6 m/min 2 M4 2000 58-300 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3210-8 - Rollfahrwerk STF3210-8 4 m/min 2 M7 2000 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF3210-12 - Rollfahrwerk STF3210-12 6 m/min 2 M7 2000 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5020-6 - Rollfahrwerk STF5020-6 6 m/min 1 M5 2000 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    STF5020-8 - Rollfahrwerk STF5020-8 8 m/min 1 M5 2000 42-180 Hängetaster mit NOT-Halt Rollfahrwerk 60% 50 Hz 2,8 3/400V 3 Frequenzumrichtersteuerung
    Varianten
    Name Artikelnr. Traglast in kg Hubgeschwindigkeit Strangzahl Flanschbreite in mm Triebwerksgruppe/FEM-Einstufung Typ Downloads Angebot anfordern
    STF1002-16 - Rollfahrwerk 502143-100000 250 16 m/min 1 42-180 M6 STF1002-16
    STF1002-25 - Rollfahrwerk 502143-110000 250 25 m/min 1 42-180 M6 STF1002-25
    STF1003-8 - Rollfahrwerk 502143-120000 320 8 m/min 1 42-180 M6 STF1003-8
    STF1003-12 - Rollfahrwerk 502143-130000 320 12 m/min 1 42-180 M6 STF1003-12
    STF1002-8 - Rollfahrwerk 502143-140000 500 4 m/min 2 42-180 M7 STF1002-8
    STF1005-8 - Rollfahrwerk 502143-150000 500 8 m/min 1 42-180 M4 STF1005-8
    STF1005-12 - Rollfahrwerk 502143-160000 500 12 m/min 1 42-180 M4 STF1005-12
    STF2005-16 - Rollfahrwerk 502143-170000 500 16 m/min 1 58-300 M7 STF2005-16
    STF1003-8 - Rollfahrwerk 502143-180000 630 4 m/min 2 42-180 M6 STF1003-8
    STF2006-12 - Rollfahrwerk 502143-190000 630 12 m/min 1 58-300 M6 STF2006-12
    STF1004-8 - Rollfahrwerk 502143-200000 800 4 m/min 2 42-180 M5 STF1004-8
    STF2008-8 - Rollfahrwerk 502143-210000 800 8 m/min 1 58-300 M6 STF2008-8
    STF2008-12 - Rollfahrwerk 502143-220000 800 12 m/min 1 58-300 M5 STF2008-12
    STF1005-8 - Rollfahrwerk 502143-230000 1000 4 m/min 2 42-180 M4 STF1005-8
    STF1005-12 - Rollfahrwerk 502143-240000 1000 6 m/min 2 42-180 M4 STF1005-12
    STF2005-12 - Rollfahrwerk 502143-250000 1000 6 m/min 2 58-300 M7 STF2005-12
    STF2010-8 - Rollfahrwerk 502143-260000 1000 8 m/min 1 58-300 M5 STF2010-8
    STF2010-12 - Rollfahrwerk 502143-270000 1000 12 m/min 1 58-300 M4 STF2010-12
    STF2006-12 - Rollfahrwerk 502143-280000 1250 6 m/min 2 42-180 M6 STF2006-12
    STF3012-8 - Rollfahrwerk 502143-290000 1250 8 m/min 1 42-180 M4 STF3012-8
    STF3212-8 - Rollfahrwerk 502143-300000 1250 8 m/min 1 42-180 M7 STF3212-8
    STF3212-16 - Rollfahrwerk 502143-310000 1250 16 m/min 1 42-180 M6 STF3212-16
    STF2008-8 - Rollfahrwerk 502143-320000 1600 4 m/min 2 58-300 M6 STF2008-8
    STF2008-16 - Rollfahrwerk 502143-330000 1600 8 m/min 2 58-300 M5 STF2008-16
    STF2010-8 - Rollfahrwerk 502143-340000 2000 4 m/min 2 58-300 M5 STF2010-8
    STF2010-12 - Rollfahrwerk 502143-350000 2000 6 m/min 2 58-300 M4 STF2010-12
    STF3210-8 - Rollfahrwerk 502143-360000 2000 4 m/min 2 42-180 M7 STF3210-8
    STF3210-12 - Rollfahrwerk 502143-370000 2000 6 m/min 2 42-180 M7 STF3210-12
    STF5020-6 - Rollfahrwerk 502143-380000 2000 6 m/min 1 42-180 M5 STF5020-6
    STF5020-8 - Rollfahrwerk 502143-390000 2000 8 m/min 1 42-180 M5 STF5020-8
