    Spannschlösser - DIN 1480 - mit Blattschrauben

    Artikelnummer 107141-110000
    Wählen Sie Ihre Produktvariante
    Zur Merkliste hinzufügen

    Ansprechpartner:

    Hinweise

    - Spannschlösser und deren Anbauteile sind, sofern sie geltenden Regeln der Technik entsprechen oder nicht wesentlich von ihnen abweichen, geregelte Bauprodukte und benötigen gemäß Bauregelliste einen Übereinstimmungsnachweis ÜZ
    - Spannschlösser dieser Seite haben diesen ÜZ für die Größen von M12 bis M45

    Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

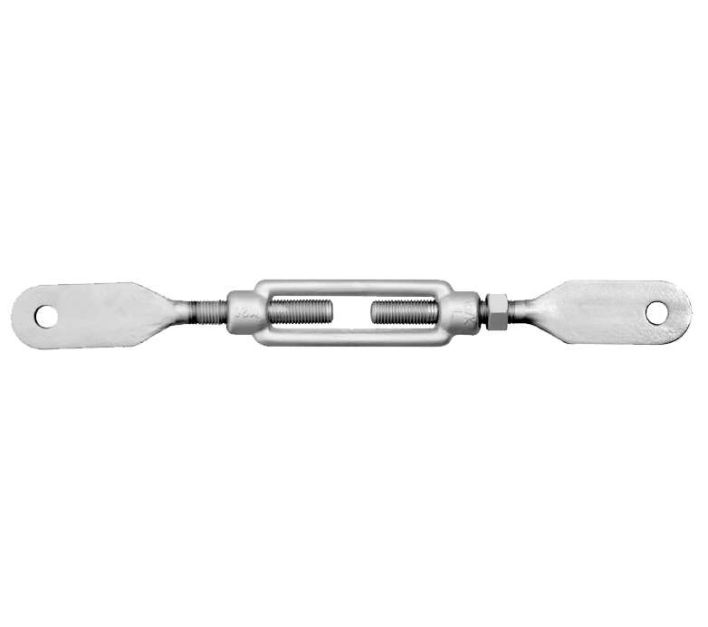

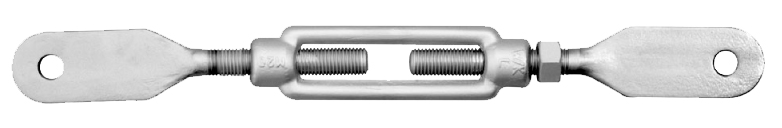

    main product photo
    - mit Blattschrauben und Kontermutter - zum Verspannen von Regalen - Ausführung: galvanisch verzinkt - Werkstoff: Stahl S 235 JR (St37)

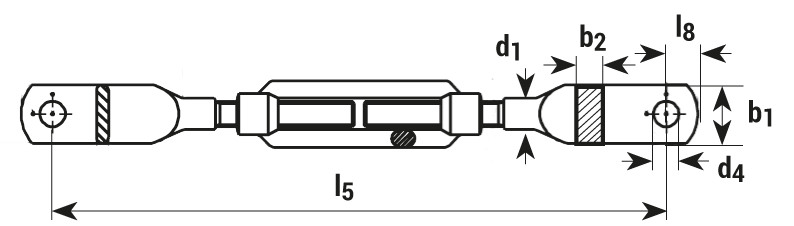

    Name d1 Gewinde l5 in mm b1 in mm b2 in mm d4 in mm l8 in mm Gewicht pro 100 Stück in kg
    Spannschlösser - DIN 1480 - mit Blattschrauben M8 228-315 20 4 9 11 19
    Spannschlösser - DIN 1480 - mit Blattschrauben M10 228-316 25 4 11 13 32
    Spannschlösser - DIN 1480 - mit Blattschrauben M12 228-317 30 4 13 16 48
    Spannschlösser - DIN 1480 - mit Blattschrauben M16 228-318 40 5 13 20.5 116
    Spannschlösser - DIN 1480 - mit Blattschrauben M20 228-319 50 5 17 27 177
    Spannschlösser - DIN 1480 - mit Blattschrauben M24 228-320 70 7 22 45 312
    Spannschlösser - DIN 1480 - mit Blattschrauben M27 228-321 70 15 26 50 550
    Spannschlösser - DIN 1480 - mit Blattschrauben M30 228-322 80 15 29 60 670
    Spannschlösser - DIN 1480 - mit Blattschrauben M36 228-323 80 20 32 60 1090

    Varianten
    Name Artikelnr. d1 Gewinde l5 in mm Downloads Angebot anfordern
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110008 M8 228-315
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110010 M10 228-316
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110012 M12 228-317
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110016 M16 228-318
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110020 M20 228-319
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110024 M24 228-320
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110027 M27 228-321
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110030 M30 228-322
    Spannschlösser - DIN 1480 - mit Blattschrauben 107141-110036 M36 228-323
