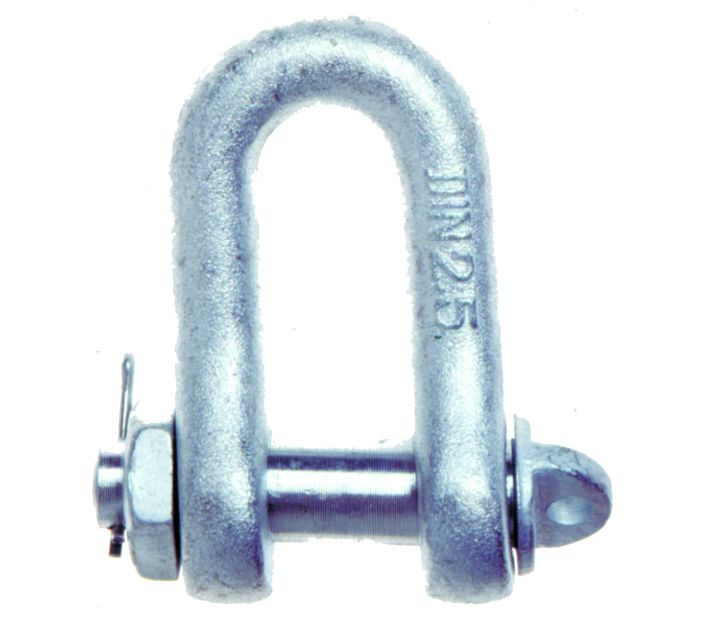

Schäkel ähnlich DIN 82101 Form C mit überstehendem Bolzen, Mutter und Splint

Artikelnummer	107147-130000
Bezeichnung	Tragfähigkeit: 0,4 t - 63 t

Wählen Sie Ihre Produktvariante

WLL in t

Nenngröße

Anzahl

Ansprechpartner:

Markus Schier

034243/30216

markus.schier@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- mit eingeschlagener DIN, Nenngröße, CE-Kennzeichnung und Charge - Ausführung: galvanisch verzinkt - Werkstoff: hochfester Stahl - Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL

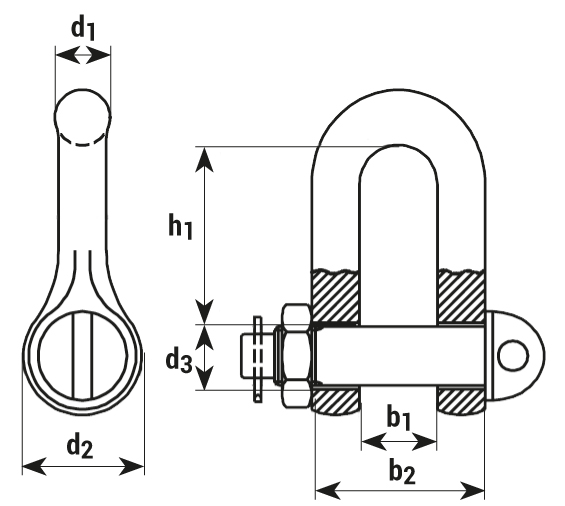

Name	Nenngröße	WLL in t	b1 in mm	b2 in mm	d1 in mm	d2 in mm	d3 in mm	h1 in mm	Gewicht pro 100 Stück in kg
Schäkel ähnlich DIN 82101 Form C	0,4	0,4	14	30	8	20	M10	30	8.2
Schäkel ähnlich DIN 82101 Form C	0,6	0,6	17	37	10	24	M12	36	17.3
Schäkel ähnlich DIN 82101 Form C	1	1	21	47	13	32	M16	49	36
Schäkel ähnlich DIN 82101 Form C	1,6	1,6	27	61	17	40	M20	61	75
Schäkel ähnlich DIN 82101 Form C	2	2	30	68	19	44	M22	67	103
Schäkel ähnlich DIN 82101 Form C	2,5	2,5	33	75	21	48	M24	73	143
Schäkel ähnlich DIN 82101 Form C	3	3	38	86	24	54	M27	83.5	211
Schäkel ähnlich DIN 82101 Form C	4	4	42	96	27	60	M30	91	289
Schäkel ähnlich DIN 82101 Form C	5	5	47	107	30	72	M36	111	390
Schäkel ähnlich DIN 82101 Form C	6	6	53	121	34	78	M39	119.5	502
Schäkel ähnlich DIN 82101 Form C	8	8	60	136	38	90	M45	139.5	675
Schäkel ähnlich DIN 82101 Form C	10	10	66	150	42	96	M48	147	976
Schäkel ähnlich DIN 82101 Form C	12	12	73	167	47	104	M52	158	1310
Schäkel ähnlich DIN 82101 Form C	16	16	81	185	52	120	M60	185	1770
Schäkel ähnlich DIN 82101 Form C	20	20	90	206	58	136	M68	211	2380
Schäkel ähnlich DIN 82101 Form C	25	25	100	226	63	144	M72	221	3270
Schäkel ähnlich DIN 82101 Form C	32	31,5	110	-	70	160	M80	246	4950
Schäkel ähnlich DIN 82101 Form C	40	40	125	-	79	180	M90	276	6900
Schäkel ähnlich DIN 82101 Form C	50	50	140	-	88	200	M100	307	9460
Schäkel ähnlich DIN 82101 Form C	63	63	155	-	96	220	M110	339	12500

Varianten

Name	Artikelnr.	WLL in t	Nenngröße	Angebot anfordern
Schäkel ähnlich DIN 82101 Form C	107147-130010	0,4	0,4	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130016	0,6	0,6	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130025	1	1	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130040	1,6	1,6	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130060	2	2	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130100	2,5	2,5	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130160	3	3	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130200	4	4	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130250	5	5	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130300	6	6	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130400	8	8	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130500	10	10	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130600	12	12	Menge
Schäkel ähnlich DIN 82101 Form C	107147-130800	16	16	Menge
Schäkel ähnlich DIN 82101 Form C	107147-131000	20	20	Menge
Schäkel ähnlich DIN 82101 Form C	107147-131200	25	25	Menge
Schäkel ähnlich DIN 82101 Form C	107147-131600	31,5	32	Menge
Schäkel ähnlich DIN 82101 Form C	107147-132000	40	40	Menge
Schäkel ähnlich DIN 82101 Form C	107147-132500	50	50	Menge
Schäkel ähnlich DIN 82101 Form C	107147-133200	63	63	Menge
