RUD VIP-Ringmutter VRM „STARPOINT“

Betriebsanleitung CAD Dateien

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Lieferbar als:

- metrisches Regelgewinde (DIN EN 13)

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

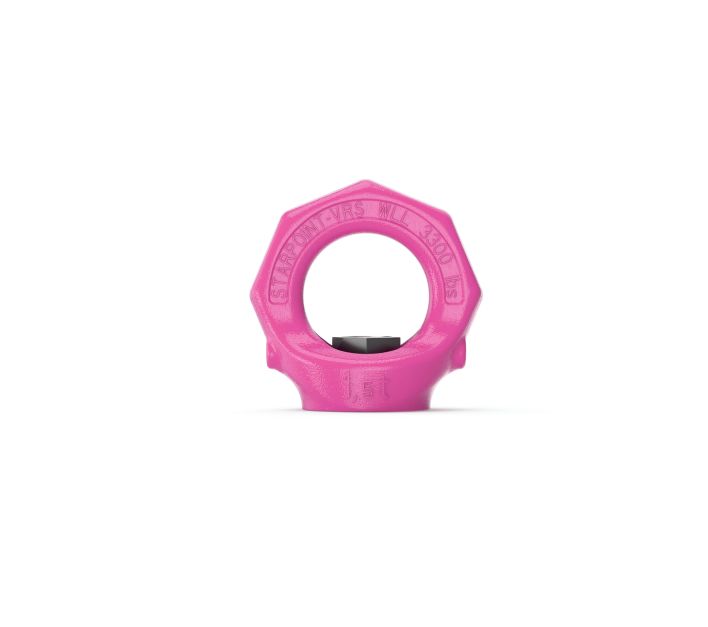

Produktdetails

- Anschlagpunkt 360° drehbar - einfaches Einstellen in Lastrichtung - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - Tragfähigkeitsangaben entsprechen der Mindesttragfähigkeit in allen Belastungsrichtungen - höhere Tragfähigkeiten durch optimierte Anbringung oder Anwendung - Sonderbeschichtungen auf Anfrage - Bauteil entspricht Prüfgrundsätzen der DGUV „GS-OA-15-04“ - schnelle und einfache Montage - handfestes Anziehen mit entsprechendem Ringschlüssel für einmaligen Transportvorgang ausreichend

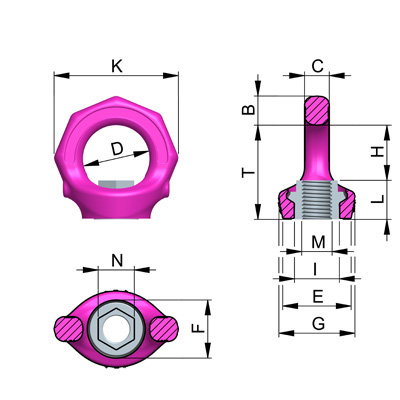

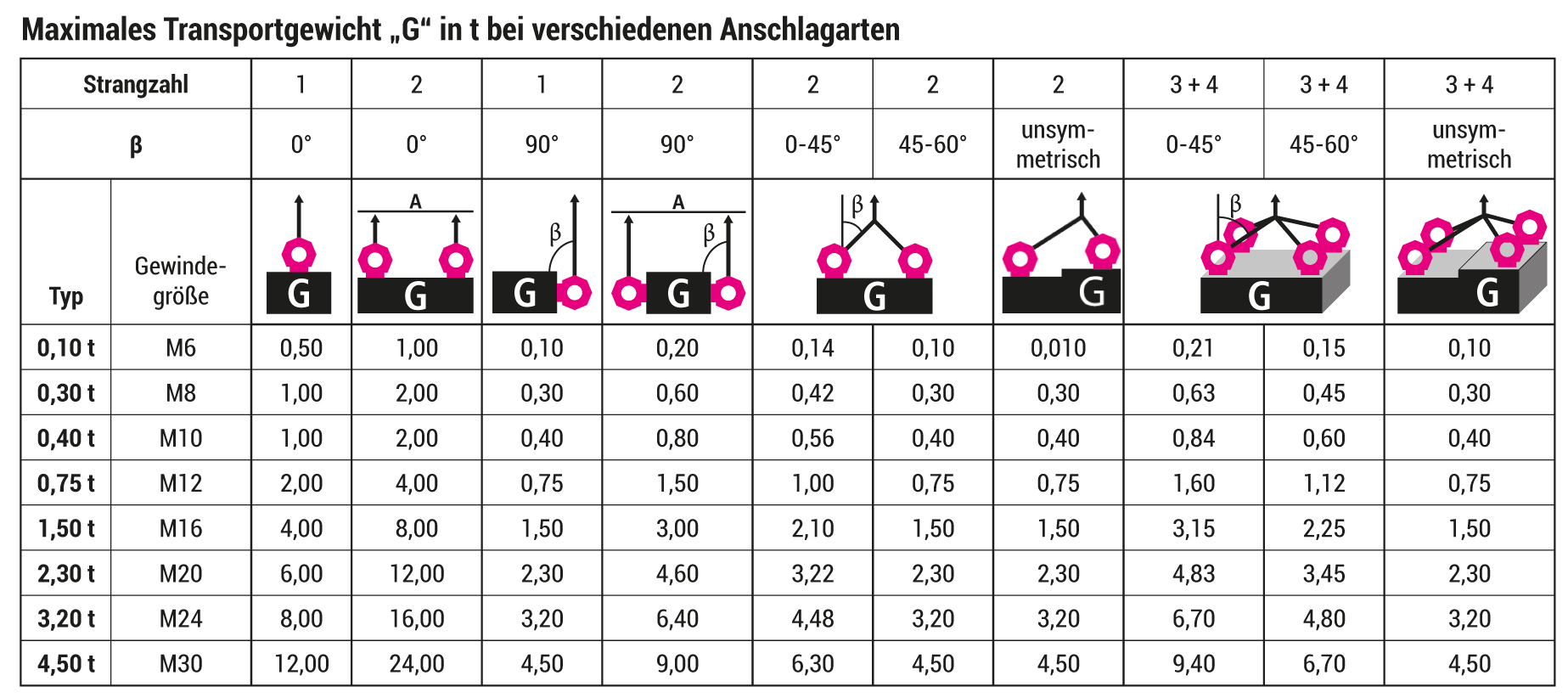

Name	WLL in t	Gewinde M	B in mm	C in mm	D in mm	E in mm	G in mm	H in mm	I in mm	K in mm	L in mm	N in mm	T in mm	Gewicht/Stk in kg
VRM-M6	0,1	M6	9	7	20	23	28	17	13	37	11	9	28	0,06
VRM-M8	0,3	M8	11	9	25	25	30	21	16	47	14	12	35	0,11
VRM-M10	0,4	M10	11	9	25	25	30	21	16	47	14	12	35	0,11
VRM-M12	0,75	M12	13	10	30	30	34	25	20	56	17	14	42	0,18
VRM-M16	1,5	M16	15	13	35	36	40	29	22	65	21	19	49	0,32
VRM M20	2,3	M20	17	16	40	41	50	35	29	76	23	24	58	0,48
VRM-M24	3,2	M24	20	19	49	51	60	41	35	92	29	30	70	0,83
VRM-M30	4,5	M30	26	24	60	66	75	51	44	114	36	36	87	1,32

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
VRM-M6	7900786	0,1	M6	CAD Datei (.dxf) Betriebsanleitung Datenblatt	Menge
VRM-M8	7992989	0,3	M8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRM-M10	7990311	0,4	M10	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRM-M12	7990312	0,75	M12	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRM-M16	7990314	1,5	M16	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRM M20	7990315	2,3	M20	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRM-M24	7990316	3,2	M24	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
VRM-M30	7993008	4,5	M30	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge

Downloads

Betriebsanleitung

RUD VIP-Ringmutter VRM „STARPOINT“
