RUD TXP-Texolution-Point - metrisch - variable Länge

Betriebsanleitung

Wählen Sie Ihre Produktvariante

WLL in t

Gewinde M

gewünschte Länge des Gewindes in mm

zusätzliche Bemerkungen

Anzahl

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

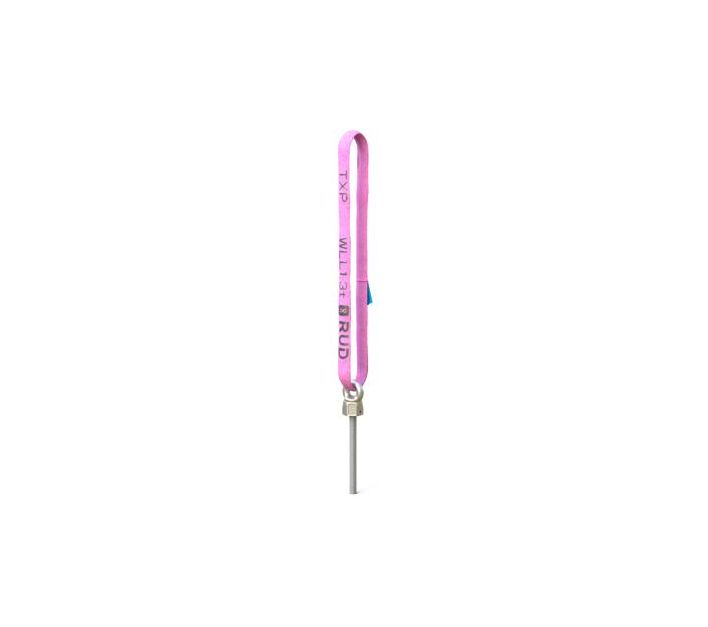

Erster textiler Anschlagpunkt mit geprüfter und garantierter Gesamt-WLL! - Zuverlässiger Schutz von Lastoberflächen - Einmalig: Sicherheit durch garantierte und geprüfte Tragfähigkeit (WLL) für das Gesamtsystem - Vermeidung von Unfällen und Beschädigungen durch riskante und ungeprüfte Eigenlösungen - Gewichtseinsparung durch textile High-Tech-Komponente - Flexibel im Einsatz: zwei Längen und drei Gewindegrößen als Standard verfügbar – weitere Größen auf Anfrage

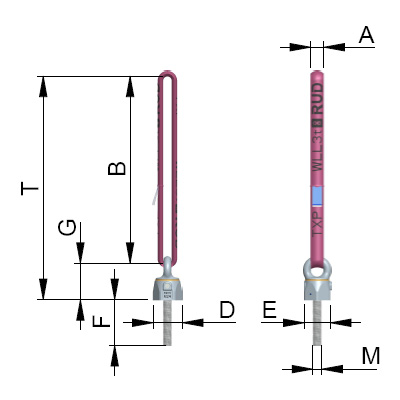

Name	WLL in t	Gewinde M	A in mm	B in mm	D in mm	E in mm	F in mm	G in mm
TXP-1,3t-M16x1,5 B=500/1000 mm - mit Sonderlänge	1,3	M16 x 1,5 mm	35	500/1000	46	41	16 - 70	62
TXP-2t-M20x1,5 B=500/1000 mm - mit Sonderlänge	2	M20 x 1,5 mm	35	500/1000	62	55	20 - 88	84
TXP-3t-M24x1,5 B=500/1000 mm - mit Sonderlänge	3	M24 x 1,5 mm	35	500/1000	78	70	24 - 97	97
TXP-3t-M24x2 B=500/1000mm - mit Sonderlänge	3	M24 x 2 mm	35	500/1000	78	70	36	97

Varianten

Name	Artikelnr.	WLL in t	Gewinde M	Downloads	Angebot anfordern
TXP-1,3t-M16x1,5 B=500/1000 mm - mit Sonderlänge	8600662	1,3	M16 x 1,5 mm	Betriebsanleitung Datenblatt	Menge
TXP-2t-M20x1,5 B=500/1000 mm - mit Sonderlänge	8600663	2	M20 x 1,5 mm	Betriebsanleitung Datenblatt	Menge
TXP-3t-M24x1,5 B=500/1000 mm - mit Sonderlänge	8600664	3	M24 x 1,5 mm	Betriebsanleitung Datenblatt	Menge
TXP-3t-M24x2 B=500/1000mm - mit Sonderlänge	8600665	3	M24 x 2 mm	Betriebsanleitung Datenblatt	Menge
