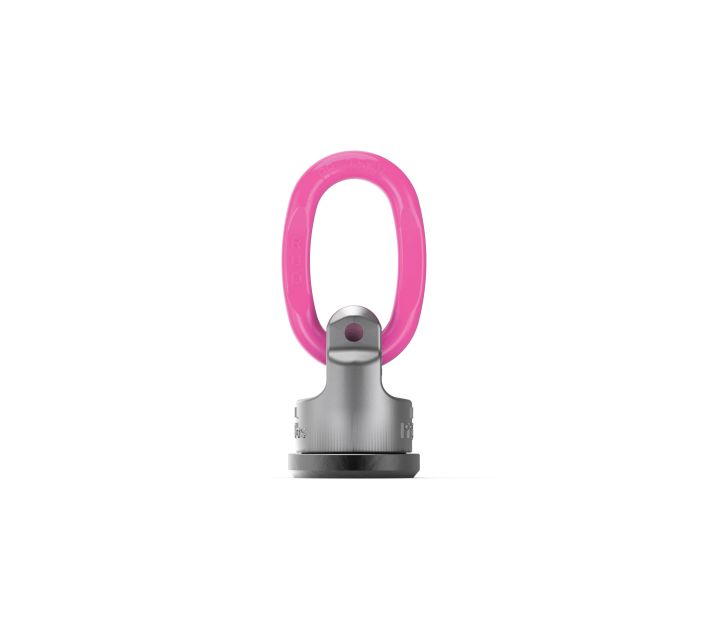

RUD PowerPoint® mit Ösenanschluss WPP-B

Betriebsanleitung CAD Dateien

Ansprechpartner:

Steffen Ratsch

034243/30224

steffen.ratsch@voigtseil.de

Hinweise

Nutzen Sie unseren kompetenten Prüf-, Reparatur- und Wartungsservice für die jährlich vorgeschriebenen Prüfungen!

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Produktdetails

- kombinierbar mit allen gängigen Anschlagmitteln ohne zusätzliches Verbindungselement bei Universalanschluss - WPP(H)-VIP - universeller und verwechslungsfreier Gabelkopfanschluss für einfache Konfektion mit Kette, Haken und Öse - großer Abstand zwischen Drehpunkt und Last zur Vermeidung von Beschädigungen - Einhängeglieder mit erweitertem Schwenkbereich - geringste Verklankerungsgefahr durch kardangelenkartige Beweglichkeit - ideale Anschlusselemente im Traversenbau - deutliche Kennzeichnung der Mindesttragfähigkeit für alle Belastungsrichtungen - kompakte Bauweise und hohe Tragfähigkeit durch Verwendung hochfester Werkstoffe - Werkstoff des Anschweißteils: 1.6541 (23MnNiCrMo52) - Die Tragfähigekeitsangaben entsprechen der Mindesttragfähigkeit in allen Belastungsrichtungen. Höhere Tragfähigkeiten durch optimierte Anbringung oder Verwendung. - geprüft und zertifiziert durch die DGUV - Prüfgrundlage GS-OA-15-04:2012-05 Bescheinigungs-Nr. OA 1451022+23 - schnelle und einfache Montage

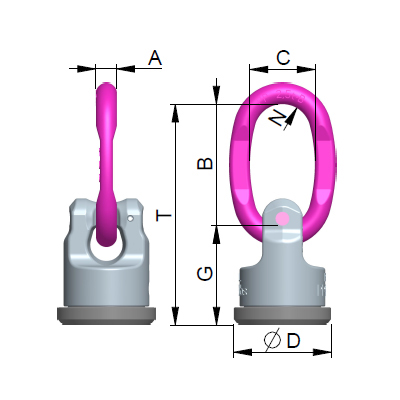

Name	WLL in t	A in mm	B in mm	C in mm	D in mm	G in mm	N in mm	T in mm	Gewicht/Stk in kg
WPP-B-0,63t	0,63	9	65	35	40	40	15	105	0,35
WPP-B-1,5t	1,5	11	65	35	46	50	15	115	0,4
WPP-B-2,5t	2,5	13	74	40	61	61	18	135	1
WPP-B-4t	4	16	95	45	78	77	20	172	2,3
WPP-B-5t	5	19	130	60	95	93	25	223	4,7
WPP-B-8t	8	24	140	65	100	102	28	242	5,3

Varianten

Name	Artikelnr.	WLL in t	Downloads	Angebot anfordern
WPP-B-0,63t	7989954	0,63	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
WPP-B-1,5t	7989955	1,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
WPP-B-2,5t	7989956	2,5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
WPP-B-4t	7989957	4	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
WPP-B-5t	7989958	5	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
WPP-B-8t	7989959	8	CAD Datei (.dxf) CAD Datei (.stp) Betriebsanleitung Datenblatt	Menge
